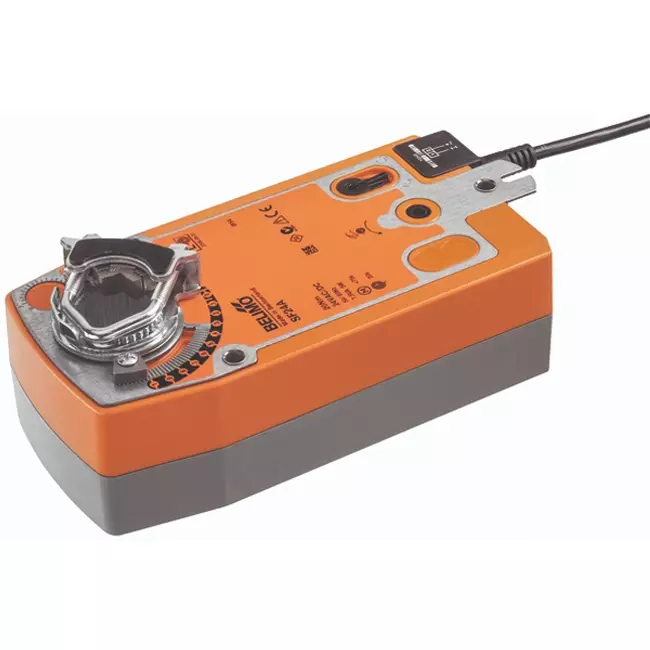

Belimo SF24A är en roterande spjällmotor med fjäderrörelse för öppning/stängning av luftspjäll upp till cirka 4 m² i tekniska byggnadsinstallationer. Motorn styrs via en öppen/stängd-signal: när matningsspänning finns, rör sig spjället till arbetsläge och de interna återfjädringsfjädrarna spänns. Vid spänningsbortfall återgår spjället automatiskt och självständigt till ett säkert läge, drivs av fjäderenergin. Detta gör spjällmotorn lämplig för applikationer där en fördefinierad säkerhetsposition krävs, såsom brand- eller nödventilationsspjäll i centrala luftbehandlingsaggregat. Motorn når en vridvinkel på 90° på 75 sekunder och fjäderåtergången stänger spjället på mindre än 20 sekunder. Vilkonsumtionen är 2,5 W och ljudnivån från motorn är 45 dB(A). Med ett vridmoment på 20 Nm kan den användas på stora, tunga spjällkonstruktioner i kommersiella och industriella klimatanläggningar.
Motorn monteras direkt på spjällets axel med den medföljande universalklämman, kompatibel med axeldiametrar från 10 till 25,4 mm. Axeln ska vara minst 85 mm lång och sticka ut minst 15 mm. En medföljande rotationssäkring förhindrar att motorn roterar med spjället. Rörelseriktningen för både motor och fjäderåtergång ställs in via monteringsriktningen (vänster/höger). Vridvinkeln är mekaniskt justerbar från 33 % i steg om 2,5 % upp till maximalt 95 %. För manuell hantering finns ett handtag som möjliggör låsning i valfri position. Elanslutningen sker via en fast kabel på 1 meter med två ledare på 0,75 mm². Spjällmotorn är underhållsfri och kan användas för öppen/stängd-styrning av stora luftspjäll i centrala luftbehandlingsaggregat, blandspjäll och nödventilationsspjäll i kommersiella byggnader och industriella klimatsystem.
| Varumärke: | Belimo |
| Kategori | Belimo ställdon |
| GTIN | 7630498114021 |
| Tillverkarens artikelnummer | SF24A |
| Artikelnummer | 23010061 |
| Kategori kod | 101 |
| Suitable for air accessory | Ja |
| Supply voltage | 24 V AC/DC |
| Control signal | 2-point |
| Energy consumption in operation | 5 W |
| Energy consumption at rest | 2.5 W |
| Modell | Rotating |
| Regulation type on/off | Nej |
| Regulation type modulating | Ja |
| Regulation type splitrange | Nej |
| Connection cable length | 1 m |
| Transmission | With cogwheels |
| With direct mount top flange according to ISO 5211 | Nej |
| Return at zero supply voltage | Ja |
| Deactivated when closed | Ja |
| Automatic stroke recognition | Nej |
| Adjustable position feedback signal | Nej |
| Auxiliary contacts | Nej |
| Position reporting system | Optional |
| Auxiliary contacts optional | Ja |
| End contacts | None |
| Adjustable operating range | Nej |
| With mechanical setting indicator | Ja |
| Suitable for manual operation | Ja |
| Operating time | 75 s |
| Torque | 20 Nm |
| Potential free switch contact | Nej |
| Self-adjusting travel length | Nej |
| Max. angle of rotation | 95 ° |
| With safety function | Ja |
| Degree of protection (NEMA) | 2 |
| Degree of protection (IP) | IP54 |
| Max. electric power input | 7.5 A |
| Ambient temperature (min) | -30 °C |
| Ambient temperature (max) | 50 °C |
| Höjd | 85 mm |
| Bredd | 130 mm |
| Djup | 290 mm |
| Explosion-proof | Nej |
| Housing material | Plastic |
| Suitable for valve | Nej |
