Positiva egenskaper

Inkl. fjäderretur
2 integrerade hjälpbrytare
Överbelastningssäker
Skyddsklass IP54

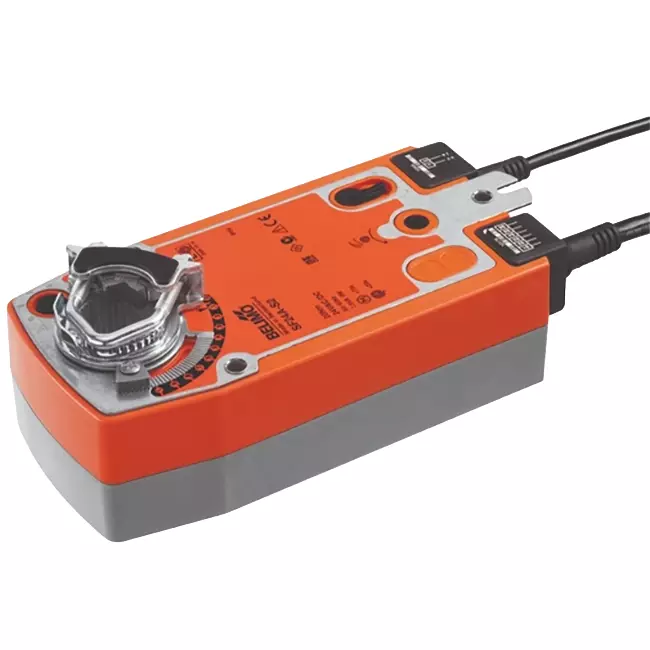

Belimo roterande spjällmotor med fjäderåtergång 24-240V - 20 Nm - SFA-S2

Belimo SFA-S2 är en roterande spjällmotor med fjäderåtergång för styrning av luftspjäll upp till cirka 4 m² i tekniska byggnadssystem. Styrningen fungerar via ett öppet/stängt-signal: när försörjningsspänning finns går den till arbetsläge och fjädermekanismen laddas. Vid strömavbrott återgår spjället automatiskt och självständigt till en säker position, drivs av fjäderenergin. Detta gör spjällmotorn lämplig för applikationer där en förutbestämd säkerhetsposition krävs, såsom brandspjäll eller nödventilationsspjäll i centrala luftbehandlingsaggregat. Motorn når en vridvinkel på 90° inom 75 sekunder, viloströmmen är 3,5 W och ljudnivån för motorn ligger på 45 dB(A). Med ett vridmoment på 20 Nm och två integrerade hjälpreläer för positionsåterkoppling är den användbar för stora, tunga spjällkonstruktioner inom kommersiella och industriella klimatinstallationer.

Fördelar och funktioner

Universal matningsspänning AC 24...240 V / DC 24...125 V: Du ansluter styrningen till praktiskt taget alla tillgängliga matningsspänningar utan extra transformator eller anpassning av installationen.
Automatisk fjäderåtergång vid strömavbrott: Spjället återgår till säkerhetsläget inom 20 sekunder utan extern energikälla eller styrning.
2 integrerade hjälpreläer: De två inbyggda hjälpreläerna möjliggör direkt positionsåterkoppling till ett BMS eller styrskåp – ett med fast inställning på 10 %, ett justerbart från 11 till 100 % – utan behov av extra tillbehör.
Justering av rörelseriktning via montage L/R: Både motor- och fjäderåtergångens rotationsriktning bestäms vid montage, vilket ger flexibel användning i olika spjällkonfigurationer.
Manuell justering med låsfunktion: Med den medföljande handveven kan du manövrera spjället manuellt och låsa det i önskat läge – praktiskt vid installation och underhåll.
Överbelastningsskydd utan ändlägesbrytare: Styrningen stoppar automatiskt vid mekaniskt stopp, vilket förhindrar slitage och förenklar installationen.
Skyddsklass IP54: Skyddad mot damm och stänkvatten från alla håll, vilket gör den motståndskraftig mot dagliga miljöpåverkningar och ger lång livslängd.

Installation, underhåll och användningsområden

Styrningen monteras direkt på spjällaxeln med den medföljande universella klämringen, lämplig för axeldiametrar från 10 till 25,4 mm. En medföljande vridningssäkring förhindrar att styrningen rör sig i sidled. Rotationsriktningen för både motor och fjäderåtergång ställs in via monteringsriktningen (L/R). Vridvinkeln justeras mekaniskt med anslag upp till maximalt 95°. För manuell hantering finns en handvev som möjliggör låsning av spjället i valfritt läge. Elektrisk anslutning sker via en 1 meters matningskabel med två ledare på 0,75 mm² och en separat 1-meters kabel med sex ledare för hjälpreläerna. Styrningen är underhållsfri och är särskilt lämplig för öppet/stängt-styrning av stora luftspjäll i centrala luftbehandlingsaggregat, blandspjäll och nödventilationsspjäll i kommersiella byggnader och industriella klimatinstallationssystem.

Varumärke:	Belimo
Kategori	Belimo ventilställdon
GTIN	7630498114144
Tillverkarens artikelnummer	SFA-S2
Artikelnummer	23010056

Specifikationer

Kategori kod	101
Suitable for air accessory	Ja
Supply voltage	24 - 125 V DC / 24 - 240 V AC
Control signal	2-point
Energy consumption in operation	7 W
Energy consumption at rest	3.5 W
Modell	Rotating
Regulation type on/off	Nej
Regulation type modulating	Ja
Regulation type splitrange	Nej
Connection cable length	1 m
Transmission	With cogwheels
With direct mount top flange according to ISO 5211	Nej
Return at zero supply voltage	Ja
Deactivated when closed	Ja
Automatic stroke recognition	Nej
Adjustable position feedback signal	Nej
Auxiliary contacts	Ja
Position reporting system	None
Auxiliary contacts optional	Ja
End contacts	2
Adjustable operating range	Nej
With mechanical setting indicator	Ja
Suitable for manual operation	Ja
Operating time	75 s
Torque	20 Nm
Potential free switch contact	Ja
Self-adjusting travel length	Nej
Max. angle of rotation	95 °
With safety function	Ja
Degree of protection (NEMA)	2
Degree of protection (IP)	IP54
Max. electric power input	18 A
Ambient temperature (min)	-30 °C
Ambient temperature (max)	50 °C

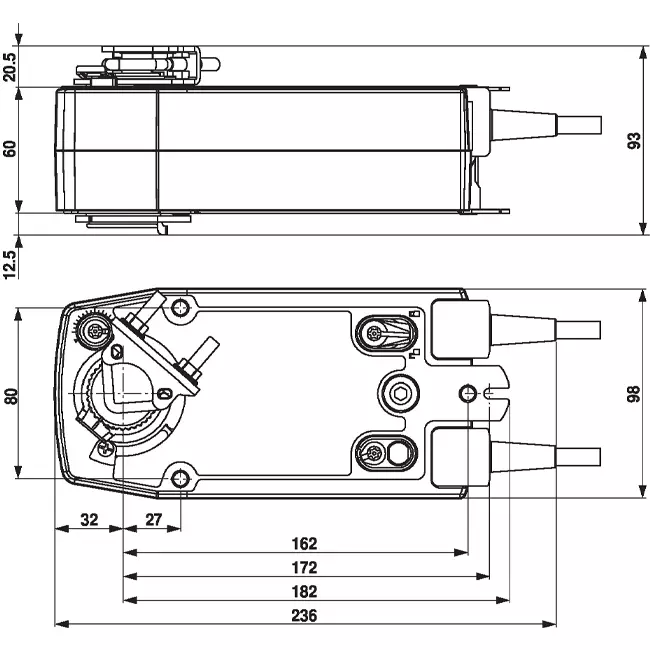

Höjd	85 mm
Bredd	130 mm
Djup	290 mm
Explosion-proof	Nej
Housing material	Plastic
Suitable for valve	Nej
