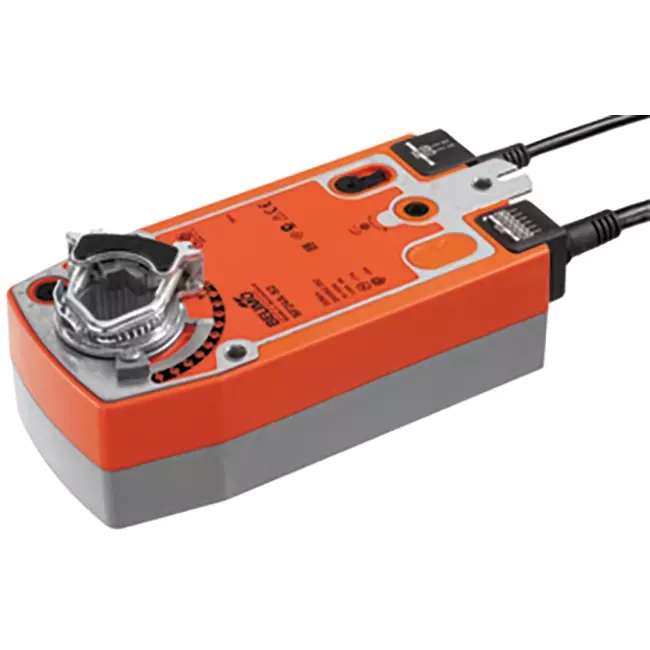

Belimo SF24A-S2 är en roterande spjällmotor med fjärrretur för öppning/stängning av luftspjäll med en yta upp till ca 4 m² i tekniska byggnadsinstallationer. Styrningen sker med ett öppet/stängt-signal; när matningsspänning är närvarande rör den sig till arbetsläge och de interna returfjädrarna spänns. Vid bortfall av spänning återgår spjället automatiskt och självständigt till en säker position med hjälp av fjäderenergin. Detta gör spjällmotorn lämplig för applikationer där ett förutbestämt säkerhetsläge krävs, såsom brand- eller nödventilationsspjäll i centrala luftbehandlingsaggregat. Motorn uppnår en vridvinkel på 90° på 75 sekunder och fjärrreturen ställer tillbaka spjället på under 20 sekunder. Vilkonsumtionen är 2,5 W och motorljudnivån är 45 dB(A). Med ett vridmoment på 20 Nm och två integrerade hjälpbrytare för positionsåterkoppling är den användbar för stora, tunga spjällkonstruktioner i kommersiella och industriella klimatanläggningar.
Spjällmotorn monteras direkt på spjällaxeln med den medföljande universella klämringen, lämplig för axeldiametrar från 10 till 25,4 mm. Axeln måste vara minst 85 mm lång och sticka ut minst 15 mm. Anordningen levereras med vridningsskydd för att förhindra oönskad rotation. Rörelseriktningen för både motor och säkerhetsfunktion bestäms av monteringspositionen (L eller R). Elanslutningen består av en 1 meter lång matningskabel med 2 ledare samt en separat 1 meters kabel med 6 ledare för hjälpbrytarna. Spjällmotorn är underhållsfri och lämplig för öppet/stängt-styrning av stora luftspjäll i centrala luftbehandlingsaggregat, blandningsspjäll och nödventilationsspjäll i kommersiella byggnader och industriella klimatsystem.
| Varumärke: | Belimo |
| Kategori | Belimo ställdon |
| GTIN | 7630498114076 |
| Tillverkarens artikelnummer | SF24A-S2 |
| Artikelnummer | 23010059 |
| Kategori kod | 101 |
| Bredd | 130 mm |
| Höjd | 85 mm |
| Djup | 290 mm |
| Modell | Rotating |
| Housing material | Plastic |
| Degree of protection (IP) | IP54 |
| Max. electric power input | 7.5 A |
| Control signal | 2-point |
| Degree of protection (NEMA) | 2 |
| Explosion-proof | Nej |
| Ambient temperature (min) | -30 °C |
| Ambient temperature (max) | 50 °C |
| Supply voltage | 24 V AC/DC |
| Position reporting system | Optional |
| Torque | 20 Nm |
| Transmission | With cogwheels |
| Suitable for air accessory | Ja |
| Suitable for valve | Nej |
| Connection cable length | 1 m |
| Regulation type splitrange | Nej |
| Energy consumption in operation | 5 W |
| Regulation type on/off | Nej |
| Energy consumption at rest | 2.5 W |
| Regulation type modulating | Ja |
| Auxiliary contacts optional | Ja |
| Return at zero supply voltage | Ja |
| With safety function | Ja |
| Adjustable operating range | Nej |
| Automatic stroke recognition | Nej |
| Auxiliary contacts | Ja |
| Suitable for manual operation | Ja |
| Self-adjusting travel length | Nej |
| With direct mount top flange according to ISO 5211 | Nej |
| End contacts | 2 |
| Adjustable position feedback signal | Nej |
| Operating time | 75 s |
| With mechanical setting indicator | Ja |
| Potential free switch contact | Ja |
| Deactivated when closed | Ja |
| Max. angle of rotation | 95 ° |
