Positiva egenskaper

Inkl. fjäderretur
Svängbar vinkel på upp till 95°.
Överbelastningssäker
Skyddsklass IP54

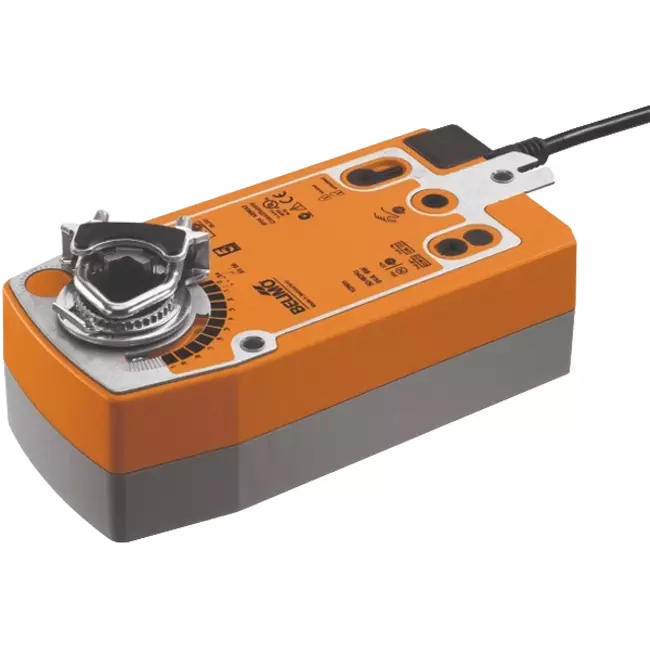

Belimo roterande spjällmotor med fjäderåtergång 24-240V - 20 Nm - SFA

Belimo SFA är en roterande spjällmotor med fjäderåtergång för styrning av luftspjällssektioner upp till cirka 4 m² i tekniska byggnadsinstallationer. Styrningen baseras på en öppet/stängt-signal: vid närvarande matningsspänning rör den sig till arbetsläge och fjäderåtergångarna spänns. Vid strömavbrott återgår spjället automatiskt och självständigt till ett säkert läge, drivs av fjäderenergin. Detta gör spjällmotorn lämplig för applikationer där ett förinställt säkerhetsläge krävs, såsom brandspjäll eller nödventilationsspjäll i centrala ventilationsaggregat. Motorn når en vridvinkel på 90° på 75 sekunder, viloförbrukningen är 3,5 W och ljudnivån från motorn är 45 dB(A). Med ett vridmoment på 20 Nm är den användbar för stora, tunga spjällkonstruktioner i kommersiella och industriella klimatinstallationssystem.

Fördelar och funktioner

Universell matningsspänning AC 24...240 V / DC 24...125 V: Du kan ansluta spjällmotorn till nästan vilken tillgänglig matningsspänning som helst utan extra transformator eller modifiering av installationen.
Automatisk fjäderåtergång vid strömavbrott: Spjället återgår inom 20 sekunder till säkerhetsläget, vilket ger tillförlitligt skydd utan extern energikälla eller styrning.
Justbar rörelseriktning via montering L/R: Vridningsriktningen för både motor och fjäderåtergång kan väljas vid montering, vilket möjliggör flexibel användning i olika spjällkonfigurationer.
Manuell inställning med låsning: Med den medföljande handsveven kan du manuellt manövrera spjället och låsa det i önskat läge, praktiskt vid installation och underhåll.
Överbelastningsskydd utan ändlägesbrytare: Styrningen stannar automatiskt vid mekaniskt stopp, vilket förebygger slitage och förenklar installationen.
IP54 skyddsklass: Skyddad mot damm och vattenstänk från alla riktningar, vilket gör den tålig mot vardagliga miljöpåverkningar och förlänger livslängden.

Installation, underhåll och tillämpningar

Spjällmotorn monteras direkt på spjällaxeln med den medföljande universella klämringen, lämplig för axeldiametrar från 10 till 25,4 mm. En medföljande rotationsspärr förhindrar att motorn roterar med. Rörelseriktningen för både motor och fjäderåtergång justeras via monteringsriktningen (L/R). Vridvinkeln kan mekaniskt ställas in med stopp upp till max 95°. För manuell drift finns en handsvev som låter dig låsa spjället i valfritt läge. Elektrisk anslutning sker via en fast 1 meters kabel med två ledare på 0,75 mm². Motorspjället är underhållsfritt och är särskilt lämpligt för öppet/stängt-styrning av stora luftspjällssektioner i centrala ventilationsaggregat, blandningsspjäll och nödventilationsspjäll i kommersiella byggnader och industriella klimatanläggningar.

Varumärke:	Belimo
Kategori	Belimo ställdon
GTIN	7630498114137
Tillverkarens artikelnummer	SFA
Artikelnummer	23010065

Specifikationer

Kategori kod	101

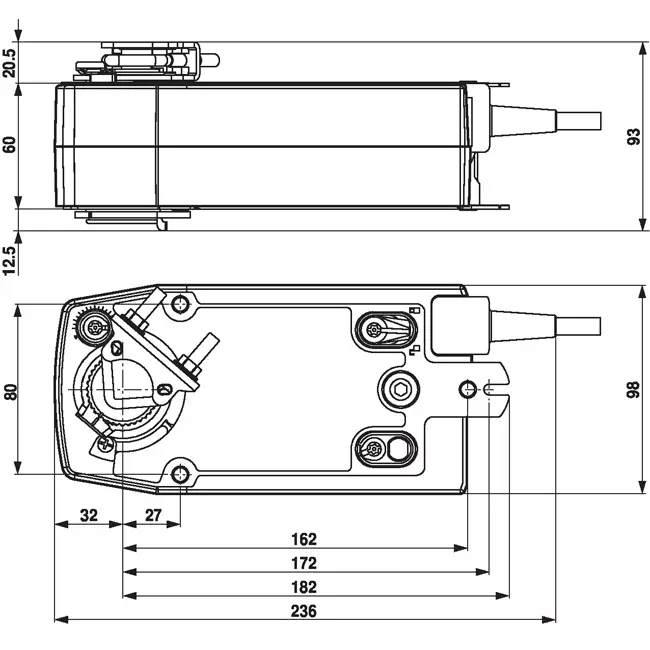

Bredd	130 mm
Höjd	85 mm
Djup	290 mm
Modell	Rotating
Housing material	Plastic
Degree of protection (IP)	IP54
Max. electric power input	18 A
Control signal	2-point
Degree of protection (NEMA)	2
Explosion-proof	Nej
Ambient temperature (min)	-30 °C
Ambient temperature (max)	50 °C
Supply voltage	24 - 125 V DC / 24 - 240 V AC
Position reporting system	None
Torque	20 Nm
Transmission	With cogwheels
Suitable for air accessory	Ja
Suitable for valve	Nej
Connection cable length	1 m
Regulation type splitrange	Nej
Energy consumption in operation	7 W
Regulation type on/off	Nej
Energy consumption at rest	3.5 W
Regulation type modulating	Ja
Auxiliary contacts optional	Ja
Return at zero supply voltage	Ja
With safety function	Ja
Adjustable operating range	Nej
Automatic stroke recognition	Nej
Auxiliary contacts	Nej
Suitable for manual operation	Ja
Self-adjusting travel length	Nej
With direct mount top flange according to ISO 5211	Nej
End contacts	None
Adjustable position feedback signal	Nej
Operating time	75 s
With mechanical setting indicator	Ja
Potential free switch contact	Nej
Deactivated when closed	Ja
Max. angle of rotation	95 °
