Wavin Ventiza T-stycke PVC oval 235x80 mm med diameter 160 mm M/M/M 19710018

Positiva egenskaper

Slagtålig PVC

100% återvinningsbar

Bekväm installation

Lufttäthetsklass ATC1

Wavin Ventiza T-stycke PVC oval 235x80 mm med diameter 160 mm M/M/M

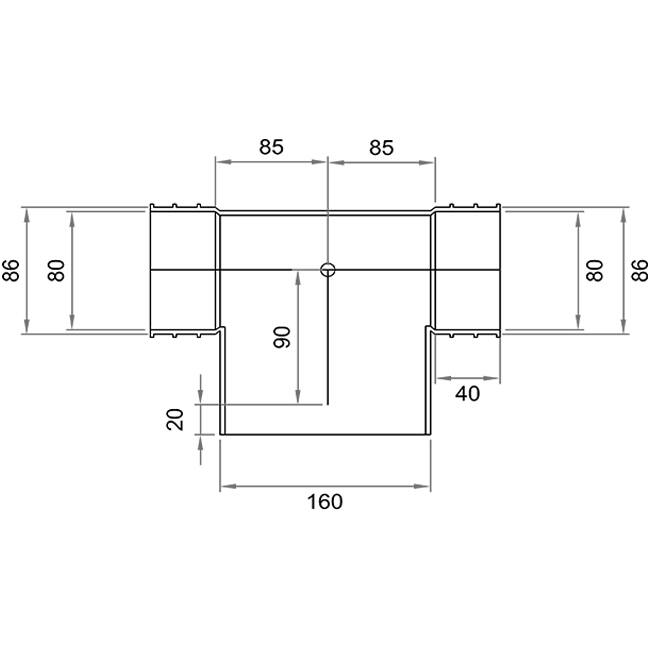

Detta PVC T-stycke har måtten 235mm x 80mm (oval) och har limmuffans anslutning på alla 3 sidor som direkt passar över ett kanal, utan att en extra koppling behövs för att koppla det till gjutkanalen. Anslutningen på undersidan har en diameter på 160mm.

De ovala kanalerna och hjälpdelarna har en installationshöjd på endast 90 mm (kanalhöjd 80 mm). Detta gör systemet lämpligt för gjutningstillämpningar, men också för installation i sänkta tak eller andra utrymmesbegränsningar. Det robusta slagfasta PVC-materialet gör dem hållbara och motståndskraftiga mot belastningar under betonggjutning.

Gjutkanaler är ventilationskanaler som integreras i ett golv eller i betong för att möjliggöra luftdistribution eller -utsugning i byggnader. Dessa flexibla produkter är designade för att vara osynliga och används ofta i nybyggnads- och renoveringsprojekt. Vidare kan en gjutkanal användas i väggar, golv och/eller tak. I kombination med en rak gjutkanal och olika hjälpdelar kan ett ventilationssystem anläggas enligt önskemål. Det finns både runda och rektangulära gjutkanaler. Några fördelar med gjutkanaler är: effektiv luftström, utrymmesbesparing, ljudreduktion och flexibilitet i designen.

Kanaler och hjälpdelar: lufttäthet och hållbarhet

Kanalerna och hjälpdelarna uppfyller den högsta klassen för lufttäthet, ATC1, som fastställts i NEN-EN 17192:2019. Detta innebär att systemet är tre gånger så lufttätt som system med ATC2, vilket motsvarar LUKA:s lufttäthetsklass D. Denna höga lufttäthet förbättrar både energieffektiviteten och luftkvaliteten.

Fördelar med låg väggruhet

Tack vare den låga väggruheten hos PVC finns det mindre smutsavlagringar och friktionsförlusterna är minimala. PVC har den lägsta väggruheten av alla ventilationskanaler, vilket bidrar till optimal luftflöde. Flexibla kanaler å sin sida har den högsta väggruheten, även om de utmärker sig i flexibilitet.

Kategori kod	245
Anslutning 1	Glued sleeve
Anslutning 2	Glued sleeve
Med förmonterad tätning	Nej
Modell	Other
Design form	T-piece
Working length connection 1	125 mm
Working length connection 2	125 mm
Air tightness class according to EN 1751	D
Outer surface protection	Untreated
Embeddable in concrete	Ja
Inner surface protection	Untreated
Connection 3	Glued sleeve
Working length connection 3	48.5 mm
Material duct	Plastic
Material quality duct	Polyvinyl chloride (PVC)
Wall thickness duct	3.5 mm
Production method	Seamless
Outside colour	Blue
Nominal duct diameter, connection 2	160 mm
Material insulation	Other
Angle	90 °
Anti-bacterial treatment	Nej
Perforated inner wall	Nej
With push-on profile	Nej
Nominal duct diameter, connection 3	235 mm
Insert length connection 2	40 mm
Insert length connection 3	40 mm
With push-on clamp	Nej
Heat resistance Rd	60 (m²⋅K)/W
Antistatic version	Nej
Insert length connection 1	40 mm
Nominal duct diameter, connection 1	235 mm
