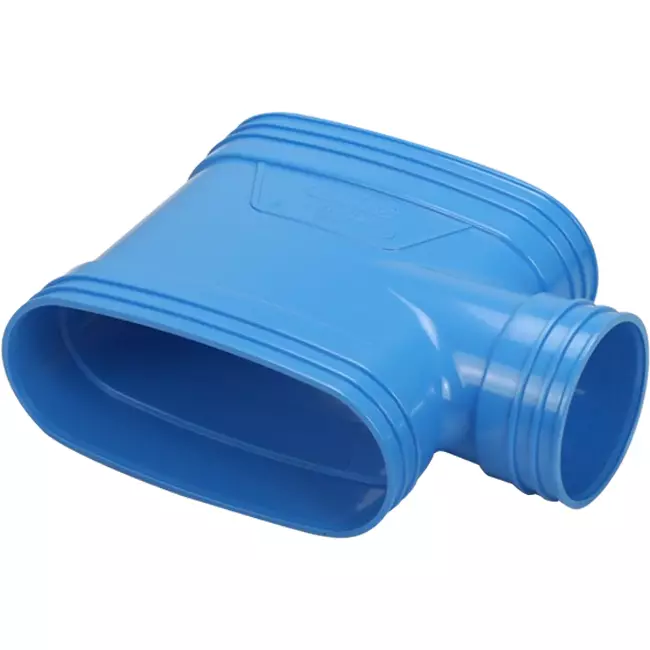

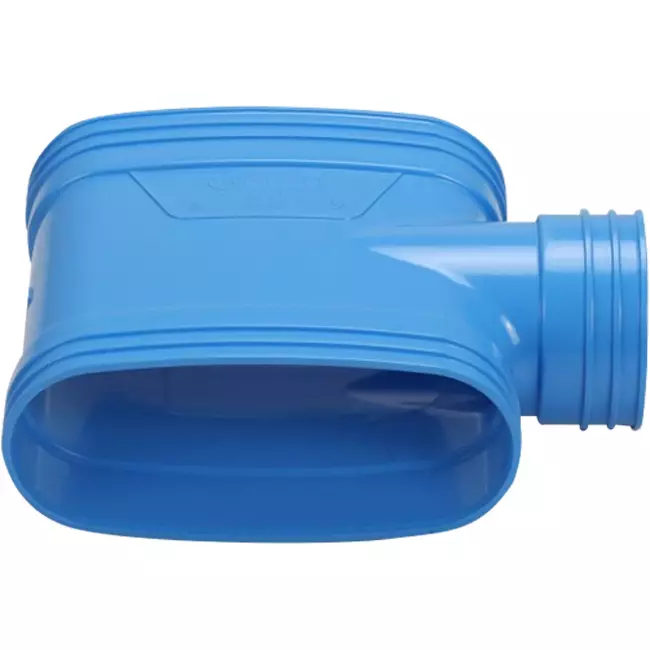

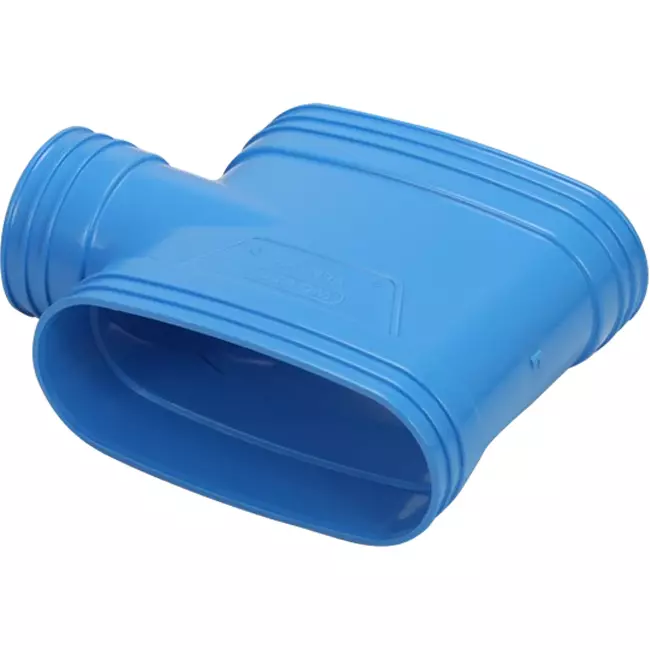

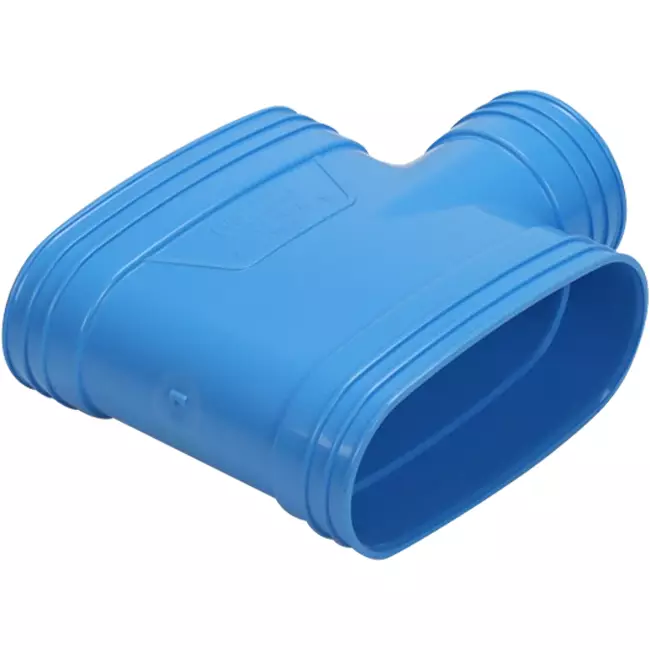

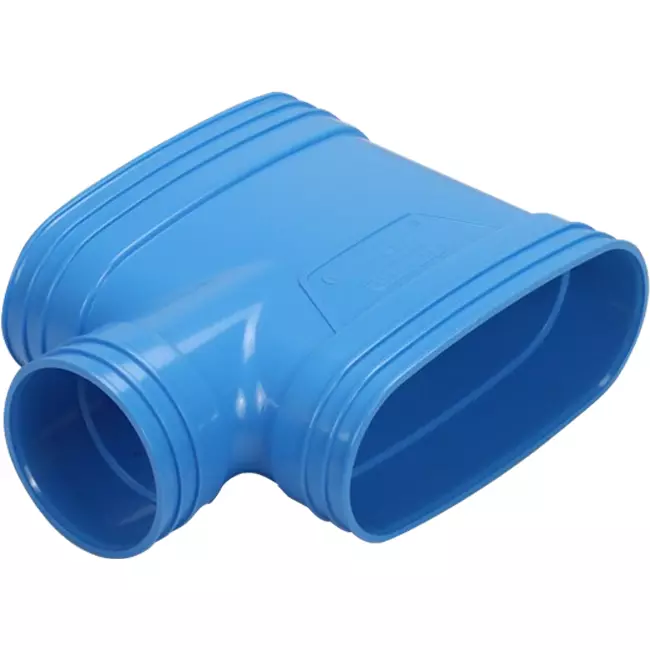

Wavin Ventiza T-stycke PVC oval 195x80 mm M/M/M 19710019

Positiva egenskaper

Slagtålig PVC

100% återvinningsbar

Bekväm installation

Lufttäthetsklass ATC1

Wavin Ventiza T-stycke PVC oval 195x80 mm M/M/M

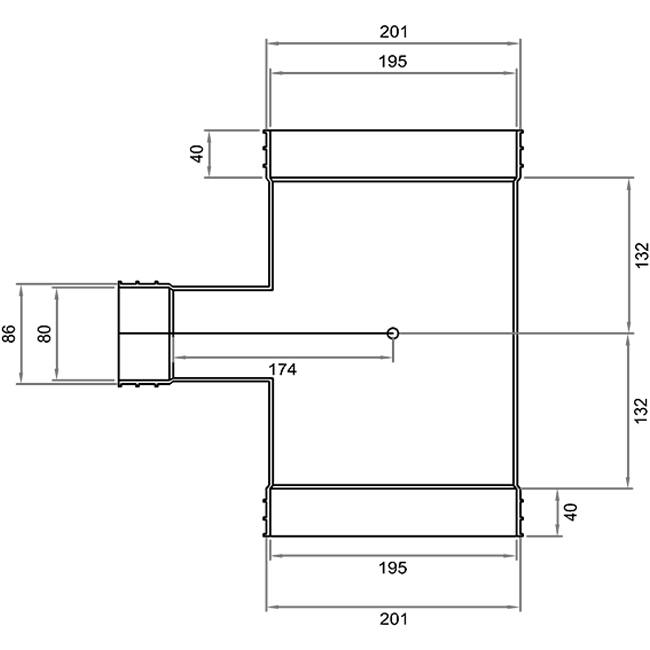

Detta PVC T-stycke har en oval storlek på 195 mm x 80 mm och är försett med limmuff på alla tre sidor. Dessa anslutningar passar direkt över ett kanal, vilket gör att en extra kopplingsdel för anslutning till inskjutningskanalen inte behövs.

De ovala kanalerna och hjälpdelarna har en installationshöjd på endast 90 mm (kanalhöjd 80 mm). Detta gör systemet lämpligt för inskjutningsapplikationer, men också för installation i sänkta tak eller andra utrymmesbegränsningar. Det robusta slagfasta PVC-materialet gör dem hållbara och motståndskraftiga mot belastningar under betonggjutning.

Inskjutningskanaler är ventilationskanaler som integreras i ett golv eller i betong för att möjliggöra luftdistribution eller -utsugning i byggnader. Dessa flexibla produkter är utformade för att vara osynliga och används ofta i nybyggnads- och renoveringsprojekt. Vidare kan en inskjutningskanal användas i väggar, golv och/eller tak. I kombination med en rak inskjutningskanal och olika hjälpdelar kan ett ventilationskanal anläggas enligt önskemål. Det finns både runda och rektangulära inskjutningskanaler. Några fördelar med inskjutningskanaler är: effektiv luftström, utrymmesbesparing, ljudreduktion och flexibilitet i designen.

Kanaler och hjälpdelar: lufttäthet och hållbarhet

Kanalerna och hjälpdelarna uppfyller den högsta lufttäthetsklassen, ATC1, som fastställts i NEN-EN 17192:2019. Detta innebär att systemet är tre gånger så lufttätt som system med ATC2, vilket motsvarar LUKA lufttäthetsklass D. Denna höga lufttäthet förbättrar både energieffektiviteten och luftkvaliteten.

Fördelar med låg väggruhet

Tack vare den låga väggruheten hos PVC finns det mindre smutsavlagring och friktionsförlusterna är minimala. PVC har den lägsta väggruheten av alla ventilationskanaler, vilket bidrar till optimal luftflöde. Flexibla kanaler å sin sida har den högsta väggruheten, även om de utmärker sig i flexibilitet.

Kategori kod	245
Anslutning 1	Glued sleeve
Anslutning 2	Glued sleeve
Med förmonterad tätning	Nej
Modell	Other
Design form	T-piece
Working length connection 1	97 mm
Working length connection 2	57 mm
Air tightness class according to EN 1751	D
Outer surface protection	Untreated
Embeddable in concrete	Ja
Inner surface protection	Untreated
Connection 3	Glued sleeve
Working length connection 3	97 mm
Material duct	Plastic
Material quality duct	Polyvinyl chloride (PVC)
Wall thickness duct	3.2 mm
Production method	Seamless
Outside colour	Blue
Nominal duct diameter, connection 2	80 mm
Material insulation	Other
Angle	90 °
Anti-bacterial treatment	Nej
Perforated inner wall	Nej
With push-on profile	Nej
Nominal duct diameter, connection 3	195 mm
Insert length connection 2	40 mm
Insert length connection 3	40 mm
With push-on clamp	Nej
Heat resistance Rd	60 (m²⋅K)/W
Antistatic version	Nej
Insert length connection 1	40 mm
Nominal duct diameter, connection 1	195 mm
