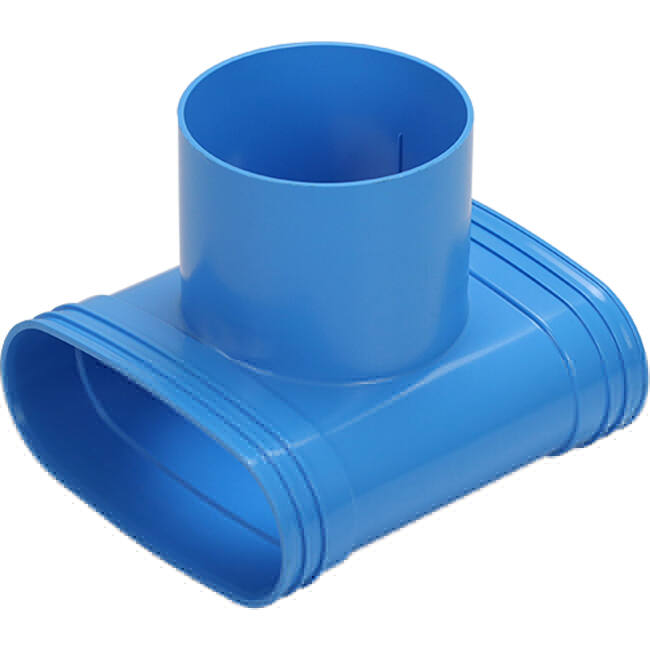

Wavin Ventiza T-koppling PVC oval 195x80x50 mm med diameter 125 mm M/M/M 19710014

Positiva egenskaper

Slagtålig PVC

100% återvinningsbar

Bekväm installation

Lufttäthetsklass ATC1

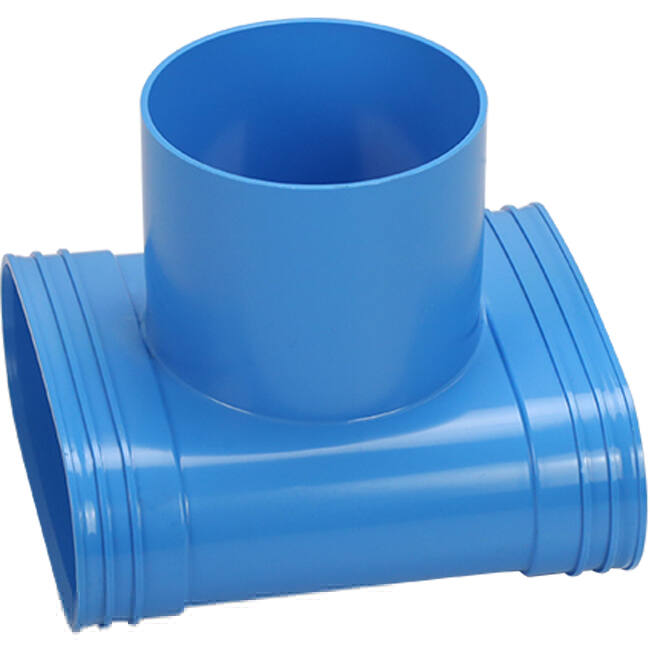

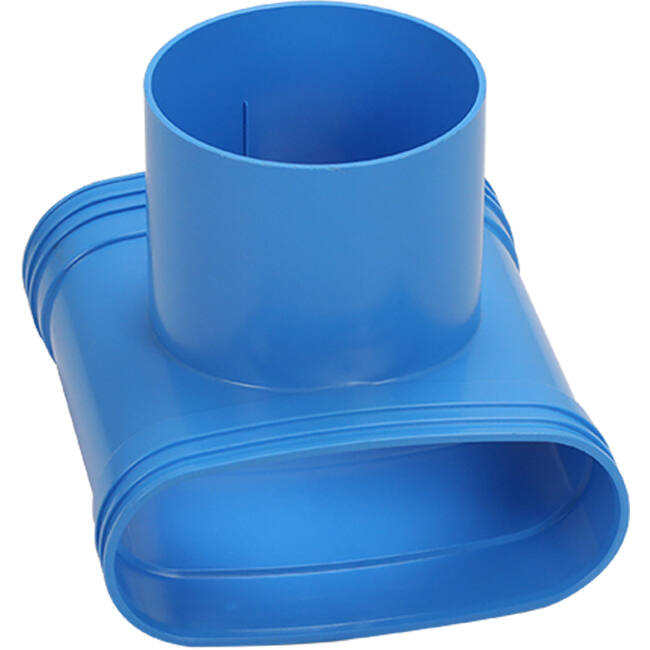

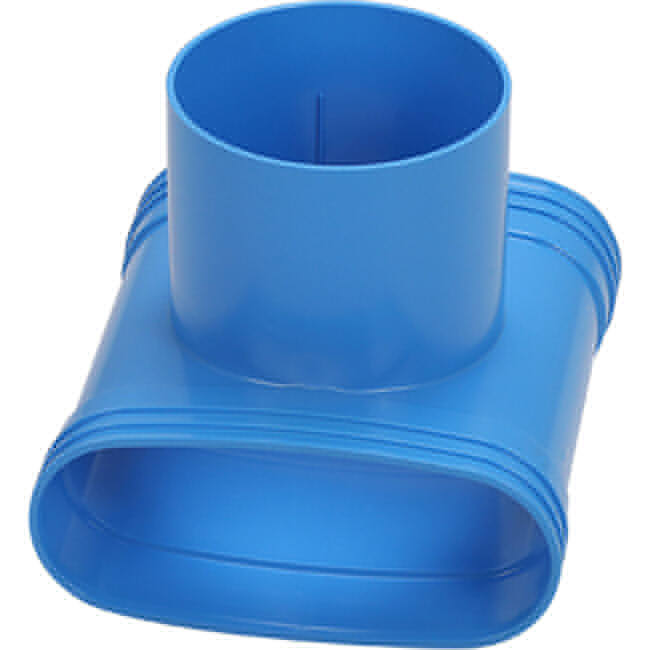

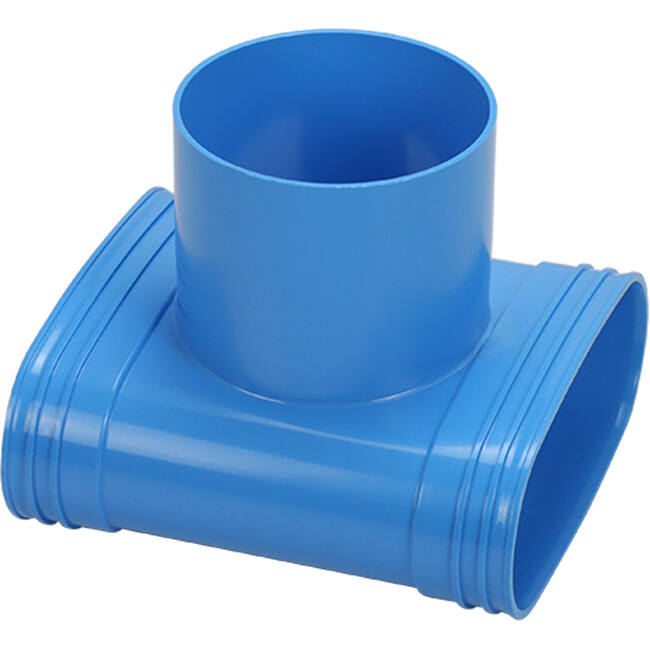

Wavin Ventiza T-koppling PVC oval 195x80x50 mm med diameter 125 mm M/M/M

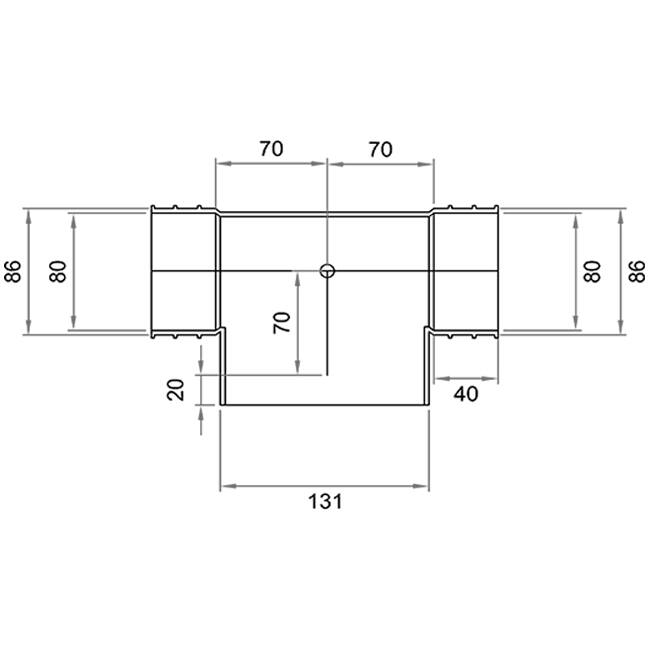

Denna T-koppling i PVC med 90 graders vinkel och dimensioner på 195 mm x 80 mm (oval) har limmuffar på alla tre sidor som passar direkt över en kanal, utan att något extra anslutningsstycke behövs för att koppla den till inbyggnadskanalen. Anslutningen på undersidan har en diameter på 125 mm och en arbetshöjd på 50 mm.

De ovala kanalerna och tillbehören har en installationshöjd på endast 90 mm (kanalhöjd 80 mm). Detta gör systemet lämpligt inte bara för inbyggnadsapplikationer utan även för installation i nedpendlade tak eller andra utrymmen med begränsad plats. Det robusta och slagtåliga PVC-materialet gör dem hållbara och kapabla att motstå belastningar under betonggjutning.

Inbyggnadskanaler är ventilationskanaler som integreras i golv eller betong för att möjliggöra luftfördelning eller utsugning i byggnader. Dessa flexibla produkter är utformade för att vara osynliga och används ofta i nybyggnationer och renoveringsprojekt. Dessutom kan en inbyggnadskanal användas i väggar, golv och/eller tak. I kombination med en rak inbyggnadskanal och olika tillbehör kan ett ventilationssystem installeras efter behov. Det finns både runda och rektangulära inbyggnadskanaler. Några fördelar med inbyggnadskanaler är: effektiv luftström, platsbesparing, ljudreduktion och flexibilitet i design.

Kanaler och Tillbehör: Lufttäthet och Hållbarhet

Kanalerna och tillbehören uppfyller den högsta lufttäthetsklassen, ATC1, enligt NEN-EN 17192:2019. Detta innebär att systemet är tre gånger mer lufttätt än system med ATC2, vilket motsvarar LUKA lufttäthetsklass D. Denna höga lufttäthet förbättrar både energieffektivitet och luftkvalitet.

Fördelar med Låg Väggojämnhet

Tack vare den låga väggojämnheten hos PVC blir smutsansamlingar färre och friktionsförlusterna minimala. PVC har den lägsta väggojämnheten av alla ventilationskanaler, vilket bidrar till ett optimalt luftflöde. Flexibla kanaler har däremot den högsta väggojämnheten, även om de utmärker sig i flexibilitet.

Kategori kod	245
Anslutning 1	Glued sleeve
Anslutning 2	Glued sleeve
Med förmonterad tätning	Nej
Modell	Other
Design form	T-piece
Working length connection 1	70 mm
Working length connection 2	70 mm
Air tightness class according to EN 1751	D
Outer surface protection	Untreated
Embeddable in concrete	Ja
Inner surface protection	Untreated
Connection 3	Glued sleeve
Working length connection 3	70 mm
Material duct	Plastic
Material quality duct	Polyvinyl chloride (PVC)
Wall thickness duct	2.8 mm
Production method	Seamless
Outside colour	Blue
Nominal duct diameter, connection 2	125 mm
Angle	90 °
Anti-bacterial treatment	Nej
Perforated inner wall	Nej
With push-on profile	Nej
Nominal duct diameter, connection 3	195 mm
Insert length connection 2	40 mm
Insert length connection 3	40 mm
With push-on clamp	Nej
Heat resistance Rd	60 (m²⋅K)/W
Antistatic version	Nej
Insert length connection 1	40 mm
Nominal duct diameter, connection 1	195 mm
