Wavin Ventiza T-stycke PVC oval 195x80 mm med diameter 160 mm M/M/M 19710017

Positiva egenskaper

Slagtålig PVC

100% återvinningsbar

Bekväm installation

Lufttäthetsklass ATC1

Wavin Ventiza T-stycke PVC oval 195x80 mm med diameter 160 mm M/M/M

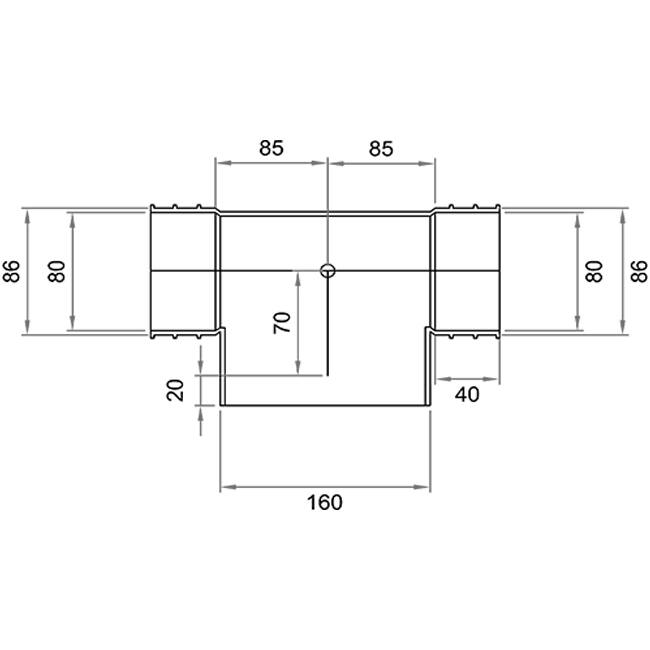

Detta PVC T-stycke har måtten 195mm x 80mm (oval) och har limmuffans anslutning på alla 3 sidor som direkt faller över ett kanal, utan att det behövs en extra koppling för att ansluta det till inbyggnadskanalen. Anslutningen på undersidan har en diameter på 160mm.

De ovala kanalerna och hjälpdelarna har en installationshöjd på endast 90 mm (kanalhöjd 80 mm). Detta gör systemet lämpligt för inbyggnadsapplikationer, men också för installation i sänkta tak eller andra utrymmesbegränsningar. Det robusta slagfasta PVC-materialet gör dem hållbara och motståndskraftiga mot belastningarna under betonggjutning.

Inbyggnadskanaler är ventilationskanaler som integreras i ett golv eller i betong för att möjliggöra luftdistribution eller -utsugning i byggnader. Dessa flexibla produkter är designade för att vara osynliga och används ofta i nybyggnads- och renoveringsprojekt. Vidare kan en inbyggnadskanal användas i väggar, golv och/eller tak. Kombinerat med en rak inbyggnadskanal och olika hjälpdelar kan ett ventilationskanal anläggas enligt önskemål. Det finns både runda och rektangulära inbyggnadskanaler. Några fördelar med inbyggnadskanaler är: effektiv luftflöde, utrymmesbesparing, ljudreduktion och flexibilitet i designen.

Kanaler och hjälpdelar: lufttäthet och hållbarhet

Kanalerna och hjälpdelarna uppfyller den högsta lufttäthetsklassen, ATC1, som fastställts i NEN-EN 17192:2019. Detta innebär att systemet är tre gånger så lufttäta som system med ATC2, vilket motsvarar LUKA lufttäthetsklass D. Denna höga lufttäthet förbättrar både energieffektiviteten och luftkvaliteten.

Fördelar med låg väggruhet

Tack vare den låga väggruheten hos PVC finns det mindre smutsavlagring och friktionsförlusterna är minimala. PVC har den lägsta väggruheten av alla ventilationskanaler, vilket bidrar till optimal luftflöde. Flexibla kanaler å sin sida har den högsta väggruheten, även om de utmärker sig i flexibilitet.

Kategori kod	245
Modell	Other
Material duct	Plastic
Material quality duct	Polyvinyl chloride (PVC)
Wall thickness duct	3.5 mm
Production method	Seamless
Material insulation	Other
Outer surface protection	Untreated
Inner surface protection	Untreated
Perforated inner wall	Nej
Outside colour	Blue
Design form	T-piece
Nominal duct diameter, connection 1	195 mm
Anslutning 1	Glued sleeve
Nominal duct diameter, connection 2	160 mm
Anslutning 2	Glued sleeve
Nominal duct diameter, connection 3	195 mm
Connection 3	Glued sleeve
With push-on profile	Nej
With push-on clamp	Nej
Med förmonterad tätning	Nej
Angle	90 °
Working length connection 1	125 mm
Working length connection 2	48.5 mm
Working length connection 3	125 mm
Insert length connection 1	40 mm
Insert length connection 2	40 mm
Insert length connection 3	40 mm
Air tightness class according to EN 1751	D
Embeddable in concrete	Ja
Heat resistance Rd	60 (m²⋅K)/W
Anti-bacterial treatment	Nej
Antistatic version	Nej
