Positiva egenskaper

Termisk verkningsgrad upp till 91,7%.
Energimärkning A+
Automatisk kylning med utomhusluft
Tak-, vägg- eller golvmontering

Orcon WTW HRC-360-OptiAir-Eco

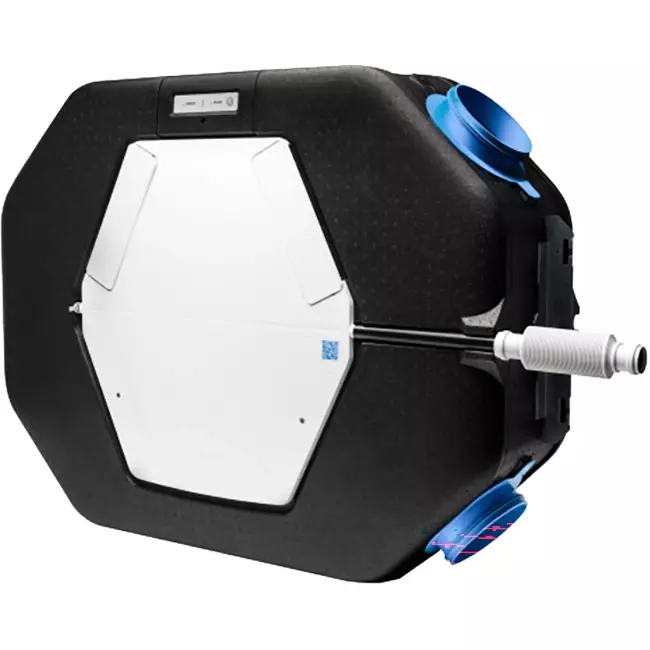

Orcon HRC-360 OptiAir Eco är ett balanserat ventilationssystem med värmeåtervinning för större villor och lägenheter med högre ventilationsbehov. Systemet ventilera utifrån behov och återvinner värmen från den utgående inomhusluften för att förvärma den friska uteluften. Med en maximal kapacitet på 360 m³/h och en termisk verkningsgrad på 89,5 % är denna enhet den kraftfullare modellen inom OptiAir Eco-serien. Precis som 260-versionen är Eco-utförandet försedd med obalans som frostskydd, utan separat förvärmare.

Fördelar och funktioner

360 m³/h kapacitet för större bostäder: HRC-360 OptiAir Eco ventilerar utrymmen med högre luftflödesbehov, som större familjebostäder eller flerplanshus.
Termisk verkningsgrad på 89,5 % och energimärkning A (A+ med extra sensor): systemet återför i princip all värme från den utgående luften till den inkommande friska luften, vilket minskar energiåtgången för uppvärmning avsevärt.
Modulerande 100 % bypass för passiv kylning: under varma sommarnätter öppnas bypassen helt så att kall uteluft strömmar direkt in i bostaden utan att passera värmeväxlaren.
Konstant volymreglering med upp till 1 % noggrannhet: flödet håller sig stabilt oavsett luftkanalens motstånd, vilket säkerställer rätt mängd luft till varje rum.

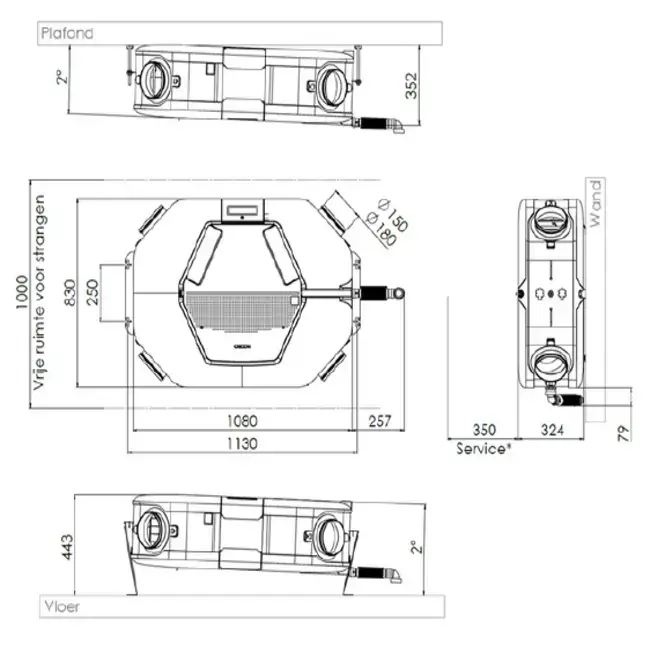

Tre monteringsalternativ i en kompakt enhet: apparaten (1070 x 830 x 320 mm, 23 kg) kan monteras i tak, på vägg eller på golv, och passar därmed olika byggnadsförutsättningar.
Utbyggbar med trådlös RF-styrning: anslut CO2-sensorer, fuktsensorer eller en HRC Display trådlöst till enheten för att styra ventilationen per rum och uppnå energiklass A+.

Kraftfull ventilation med låg energiförbrukning

Vid maximal kapacitet på 360 m³/h drar HRC-360 OptiAir Eco 85 W. Filterklass ePM1 70 % på tilluftssidan filtrerar bort fint damm från uteluften, vilket bidrar till en hälsosammare inomhusmiljö. Tack vare behovsstyrd funktioner går systemet oftast på lägre varvtal, vilket minskar både energianvändningen och ljudnivån jämfört med system som körs konstant på full effekt.

Installation, underhåll och användningsområden

HRC-360 OptiAir Eco passar för nybyggnation och renoveringsprojekt med höga ventilationskrav. Kanalanslutningen är 4 x 180 mm, anpassad för större kanaldiametrar som används i rymligare bostäder. Enheten levereras med jordad nätkabel. Takmontering är standardkonfigurationen, och med en separat vägg- eller golvmonteringssats ökar du installationsmöjligheterna. Alla filter och underhållsdelar är åtkomliga utan att demontera enheten eller ta ned den från taket. Flödet per ventilationsposition ställer du in med dipswitchar på kretskortet.

Varumärke:	Orcon
Kategori	Orcon HRC OptiAir
GTIN	8720701078369
Tillverkarens artikelnummer	22020300
Artikelnummer	19130028

Specifikationer

Kategori kod	218
Housing material	Plastic
Housing material quality	Expanded polypropylene (EPP)
Material heat exchanger	Plastic
Suitable for wall mounting	Ja
Suitable for ceiling mounting	Ja
Suitable for floor mounting	Ja
Suitable for mounting in suspended ceiling	Ja
Suitable for mounting in an attic	Ja
Orientation	Left/right (reversible)
Max. air volume at 50 Pa	360 m³/h
Max. air volume at 100 Pa	360 m³/h
Max. air volume at 150 Pa	360 m³/h
Max. air volume at 200 Pa	360 m³/h
Max. air volume at 250 Pa	360 m³/h
Max. air volume at 300 Pa	360 m³/h
Sound power level according to 1254/2014/EU	50 dB(A)
Power consumption at max. air volume at 100 Pa	108 W
Thermal efficiency at 70% air volume at 50 Pa	89.5 %
Type of motor	Electronically commutated (EC)
Voltage	230 V
Frequency	50 Hz
Number of phases	1
Fuse size of the device	6 A
With thermal overload protection	Nej
Electrical connection	Connecting cable with plug with protective contact
Energy efficiency class according to 1253/2014/EU	A
Type of switch	Other
With digital display	Nej
With wired control unit	Nej
Suitable for wired control unit	Nej
With wireless remote control	Nej
Suitable for wireless remote control	Ja
Supporting protocol for Modbus	Ja
Operation by app	Nej
With zone controller	Nej
Suitable for zone controller	Ja
With heating element	Nej
With volatile organic compound (VOC) sensor	Nej
Suitable for extra VOC sensor	Nej
With external humidity (RH) sensor	Nej
With internal humidity (RH) sensor	Ja
Suitable for (extra) humidity (RH) sensor	Ja
With internal carbon dioxide (CO2) sensor	Nej
Suitable for (extra) carbon dioxide (CO2) sensor	Ja
Suitable for central heating boiler connection	Nej
With bypass	Ja
With constant pressure control	Nej
With constant volume flow control	Ja
Type of frost protection	Other
Nominell kanaldiameter (min.)	180 mm
Nominell kanaldiameter (max)	180 mm
Number of outdoor air connections (ODA) according to EN 13141-7	1
Number of supply air connections (SUP) according to EN 13141-7	1
Number of extract air connections (ETA) according to EN 13141-7	1
Number of exhaust air connections (EHA) according to EN 13141-7	1
Connections outdoor air (ODA)	Insert end
Connections supply air (SUP)	Insert end
Connections extract air (ETA)	Insert end
Connections exhaust air (EHA)	Insert end
Supply filter according to ISO 16890-1:2016	ISO ePM1
Efficiency supply filter according to ISO 16890-1:2016	70 %
Exhaust filter according to ISO 16890-1:2016	ISO Coarse
Efficiency exhaust filter according to ISO 16890-1:2016	65 %
Höjd	830 mm
Bredd	1080 mm
Djup	324 mm
Degree of protection (IP)	IP30
Weight	23.88 kg
Heat recovery by	Cross-counter-flow unit
