2-zonset 15RF - HRC 2-zonstyrningsset 160 mm

2-zonset 15RF - HRC 2-zonstyrningsset 160 mm

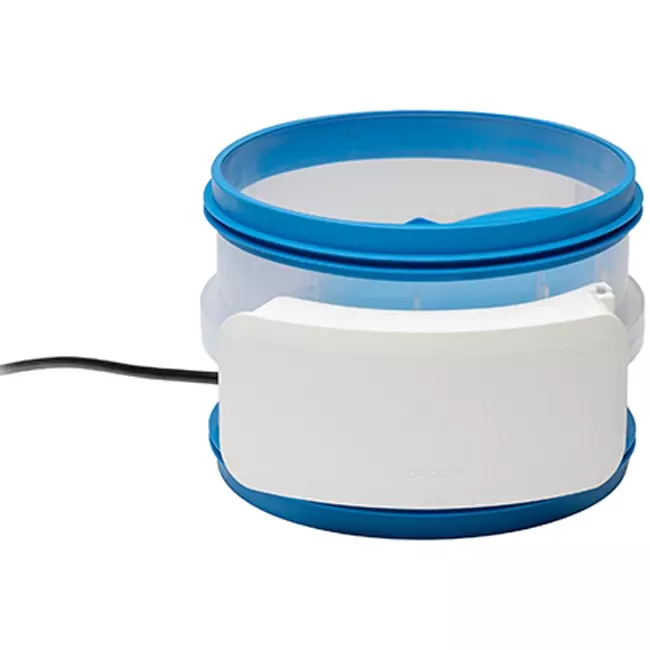

2-zonset 15RF består av två spjäll som är anslutna på lufttillförselkanalerna till den mekaniska Orcon-ventilationsenhetens båda zoner. Med RF15-kontrollen styrs vilken zon som ska ventileras. De medlevererade spjällen stängs för att stänga av lufttillflödet till en zon. De smarta CO2-sensorerna som sätts i t.ex. vardags- eller sovrummet avgör hur mycket ventilation som behövs. Minst en CO2-sensor per zon behöver anslutas till zonspjället som är anslutet till respektive zon.

Ventilationslägen

Zonstyrningen har 4 lägen: 1, 2, 3 och ett automatiskt läge. I automatiskt läge bedöms lufktvaliteten med hjälp av CO2-mätarna och styrmodulen justerar automatiskt ventilationsflödet.

I läge 1 är båda spjällen helt öppna och ventilationen är minimal. I läge 2 ventileras utrymmet i 12 timmar i mellanläget. När en zon är inställd på läge 2 öppnas ett spjäll helt och ett spjäll förblir delvis stängt. Läge 2 kan även användas som nattläge i t.ex. sovrum utan CO2-sensor. I läge 3 är ventilationen på max och båda spjällen öppnas. Läge 3 är aktivt i 1 timme, därefter går lufttillförseln över till automatiskt läge. Läge 3 används lämpligen när man duschar eller lagar mat.

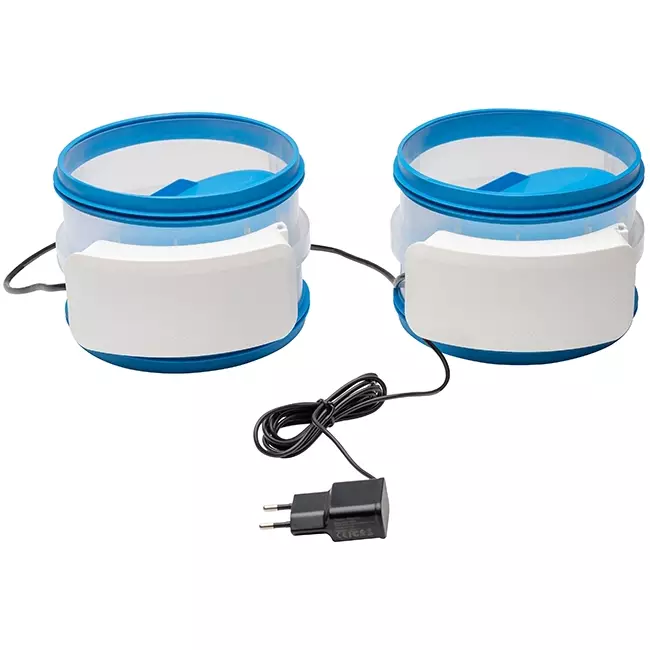

Innehåll i 2-zonset RF15-förpackningen:

• 2 x zonspjäll
• 2 x anslutningsfläns till zonspjäll för montering på HRC
• Adapter 5V
• Instruktion

Kompatibilitet

Orcon-zonstyrningen är endast avsedd för Orcon balansfläkt typ HRC och Orcon CO2-sensorer med tillverkningsår 2021 eller senare. Kompatibla modeller är bl.a. HRC 350 Ventiflow och HRC 450 Ventiflow.

Anslutning

Anslutningen består av en medlevererad 5-voltsmatning som ansluts till 230 volt 50/60 Hz.
