Positiva egenskaper

Inkl. fjäderretur
Fast kabel
Överbelastningssäker
Skyddsklass IP54

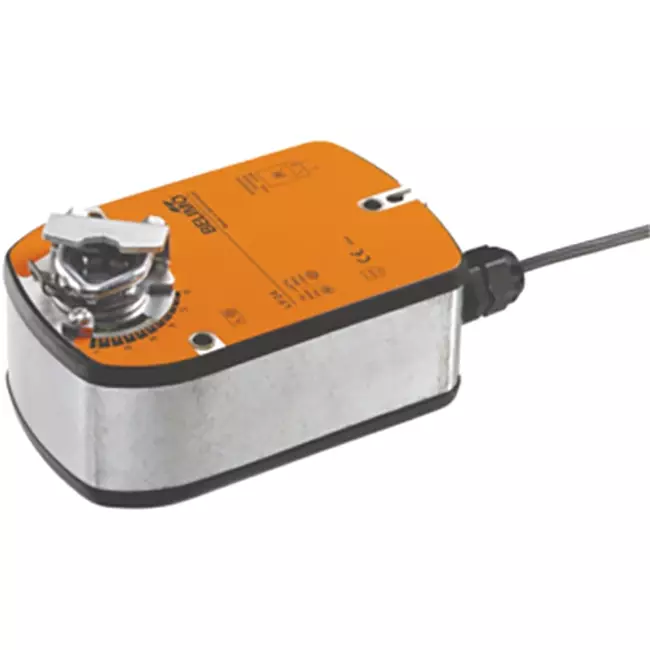

Belimo roterande spjällmotor med fjäderretur 24V - öppet/stängt - 4 Nm - LF24

Belimo LF24 är en roterande spjällmotor med fjäderretur för öppet/stängt styrning av luftspjäll upp till ca. 0,8 m² i tekniska byggnadsinstallationer. Motorn arbetar med ett öppet/stängt-signal: vid närvaro av spänning rör den sig till arbetsläget och de interna återfjädringsfjädrarna spänns. Vid strömavbrott återgår spjället automatiskt och självständigt till säker läge, driven av fjäderenergin. Detta gör spjällmotorn lämplig för applikationer där en förvald säkerhetsposition krävs, såsom brand- eller nödluftriktspjäll. Motorn uppnår en vridvinkel på 90° på 75 sekunder och fjäderreturen återför spjället på mindre än 20 sekunder. Vilkorsförbrukningen är 2,5 W och ljudnivån från motorn är 50 dB(A). Med ett vridmoment på 4 Nm är den användbar för mindre spjällkonstruktioner i fastigheter och bostadsinstallationer.

Fördelar och funktioner

4 Nm öppet/stängt-styrning: Vridmomentet på 4 Nm gör LF24 lämplig för luftspjäll upp till ca 0,8 m², såsom spjäll i mindre luftkanaler och ventilationsaggregat.
Automatisk fjäderretur vid strömavbrott: Spjället återgår till säkerhetsläget inom 20 sekunder utan extern energikälla eller styrning.
Ställbar rörelseriktning via monteringsläge L/R: Både motor och fjäderretur riktning bestäms vid montering, vilket möjliggör flexibel användning i olika spjällkonfigurationer.
Justering av vridvinkel: Vridvinkeln är mekaniskt justerbar från 37 % upp till maximalt 95°, så att motorrotationen exakt matchar spjällets öppningsområde.
Överbelastningsskydd utan ändlägesbrytare: Motorn stannar automatiskt vid mekaniskt stopp, vilket förhindrar slitage och förenklar installationen.
Skyddsklass IP54: Skyddad mot damm och stänkvatten från alla håll, vilket säkerställer tålighet mot vardagliga miljöpåverkan och lång livslängd.

Installation, underhåll och tillämpningar

Motorn monteras direkt på spjällets axel med medföljande universal klämring, anpassad för axeldiametrar 8 till 16 mm. Axeln måste vara minst 84 mm lång och sticka ut minst 20 mm. En medföljande rotationsskyddsfunktion förhindrar att motorn roterar med. Rörelseriktningen för både motor och fjäderretur ställs in via monteringsläget (L/R). Vridvinkeln är mekaniskt justerbar från 37 % till maximalt 95°. LF24 saknar manuell justering. Elanslutningen sker via en fast kabel på 1 meter med två ledare på 0,75 mm². Motorn är underhållsfri och är lämpad för öppet/stängt-styrning av mindre luftspjäll i ventilationsaggregat, fläktkonvektorer, luftbehandlingsaggregat och nödluftriktspjäll i fastigheter och bostadsinstallationer.

Varumärke:	Belimo
Kategori	Belimo ventilställdon
GTIN	7630498103889
Tillverkarens artikelnummer	LF24
Artikelnummer	23010052

Specifikationer

Kategori kod	101
Bredd	130 mm
Höjd	85 mm
Djup	300 mm
Modell	Rotating
Housing material	Plastic
Degree of protection (IP)	IP54
Max. electric power input	7 A
Control signal	2-point
Degree of protection (NEMA)	3
Explosion-proof	Nej
Ambient temperature (min)	-30 °C
Ambient temperature (max)	50 °C
Supply voltage	24 V AC/DC
Position reporting system	Optional
Torque	4 Nm
Transmission	With cogwheels
Suitable for air accessory	Ja
Suitable for valve	Nej
Connection cable length	1 m
Regulation type splitrange	Nej
Energy consumption in operation	5 W
Regulation type on/off	Nej
Energy consumption at rest	2.5 W
Regulation type modulating	Ja
Auxiliary contacts optional	Ja
Return at zero supply voltage	Ja
With safety function	Ja
Adjustable operating range	Nej
Automatic stroke recognition	Nej
Auxiliary contacts	Nej
Suitable for manual operation	Nej
Self-adjusting travel length	Nej
With direct mount top flange according to ISO 5211	Nej
End contacts	None
Adjustable position feedback signal	Nej
Operating time	75 s
With mechanical setting indicator	Ja
Potential free switch contact	Nej
Deactivated when closed	Ja
Max. angle of rotation	95 °
