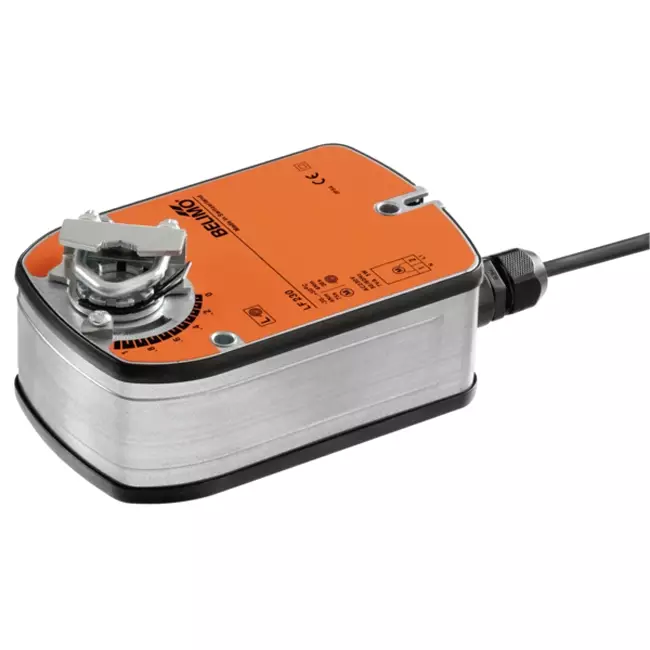

Belimo LF230 är en roterande spjällmotor med fjäderåtergång för öppen/stängd styrning av luftspjäll upp till cirka 0,8 m² i tekniska byggnadsinstallationer. Motorn arbetar med ett öppet/stängt styrsignal: vid närvaro av matningsspänning går den till arbetsläge och de interna återfjädringsfjädrarna spänns. Vid strömavbrott återgår spjället automatiskt och självständigt till ett säkert läge, drivet av fjäderenergin. Detta gör spjällmotorn lämplig för applikationer där ett förutbestämt säkerhetsläge krävs, såsom brand- eller nödsystem. Motorn når en vridvinkel på 90° på 75 sekunder och fjäderåtergången återför spjället på mindre än 20 sekunder. Vilkonsumtionen är 2 W och motorljudnivån ligger på 50 dB(A). Med ett vridmoment på 4 Nm är den lämplig för mindre spjällkonstruktioner inom kommersiella och bostadsinstallationer.
Motorn monteras direkt på spjällaxeln med den medföljande universalklämringen, lämplig för axeldiametrar från 8 till 16 mm. Axeln ska vara minst 84 mm lång och sticka ut minst 20 mm. En medföljande vridningssäkring förhindrar att motorn roterar med axeln. Rörelseriktningen för både motor och fjäderåtergång ställs in via monteringsriktningen (vänster/höger). Vridvinkeln är mekaniskt justerbar från 37 % till max 95 %. Spjällmotorn har ingen manuell inställning. Elanslutningen sker via en fast kabel på 1 meter med två ledare om 0,75 mm² och ansluts direkt till nätspänning. Motorn är underhållsfri och är lämplig för öppen/stängd styrning av mindre luftspjäll i ventilationsenheter, fan coil-enheter, luftbehandlingsaggregat och nödsystem inom kommersiella och bostadsinstallationer.
| Varumärke: | Belimo |
| Kategori | Belimo ställdon |
| GTIN | 7630498103865 |
| Tillverkarens artikelnummer | LF230 |
| Artikelnummer | 23010062 |
| Kategori kod | 101 |

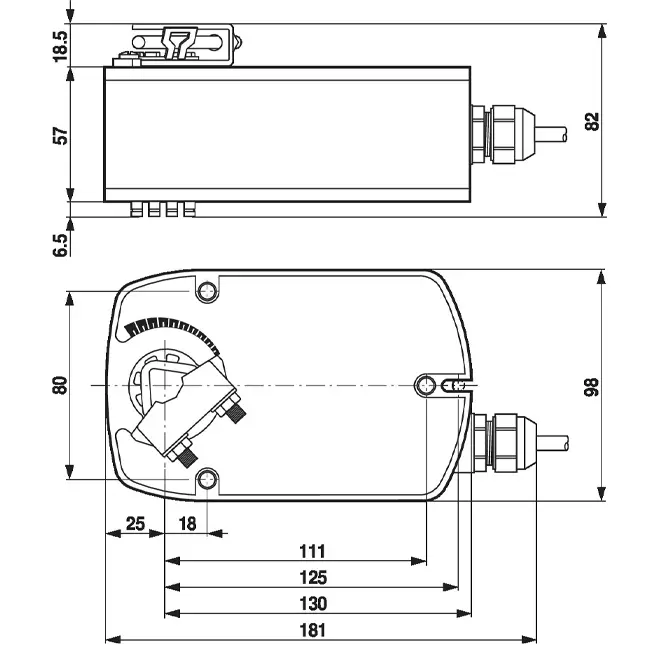

| Bredd | 130 mm |
| Höjd | 85 mm |
| Djup | 300 mm |
| Modell | Rotating |
| Housing material | Plastic |
| Degree of protection (IP) | IP54 |
| Max. electric power input | 7 A |
| Control signal | 2-point |
| Degree of protection (NEMA) | 3 |
| Explosion-proof | Nej |
| Ambient temperature (min) | -30 °C |
| Ambient temperature (max) | 50 °C |
| Supply voltage | 230 V AC |
| Position reporting system | Optional |
| Torque | 4 Nm |
| Transmission | With cogwheels |
| Suitable for air accessory | Ja |
| Suitable for valve | Nej |
| Connection cable length | 1 m |
| Regulation type splitrange | Nej |
| Energy consumption in operation | 5 W |
| Regulation type on/off | Nej |
| Energy consumption at rest | 3 W |
| Regulation type modulating | Ja |
| Auxiliary contacts optional | Ja |
| Return at zero supply voltage | Ja |
| With safety function | Ja |
| Adjustable operating range | Nej |
| Automatic stroke recognition | Nej |
| Auxiliary contacts | Nej |
| Suitable for manual operation | Nej |
| Self-adjusting travel length | Nej |
| With direct mount top flange according to ISO 5211 | Nej |
| End contacts | None |
| Adjustable position feedback signal | Nej |
| Operating time | 75 s |
| With mechanical setting indicator | Ja |
| Potential free switch contact | Nej |
| Deactivated when closed | Ja |
| Max. angle of rotation | 95 ° |
