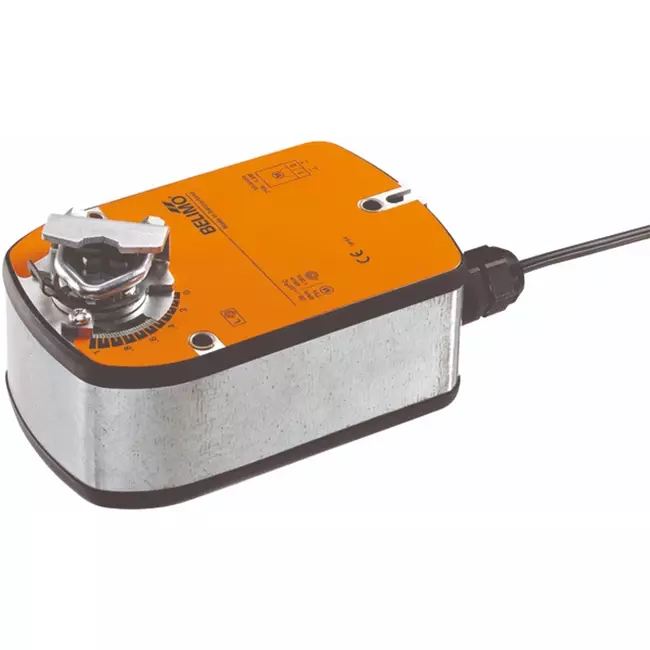

Belimo LF24-SR är en mångsidig ventilspjällmotor med fjäderrückgång för styrning av luftspjäll i tekniska byggnadsinstallationer. Motorn styrs med en 2–10 V-signal och skickar även tillbaka en positionsåterkoppling på 2–10 V till styrsystemet eller kaskadstyrningen. Utifrån en extern mätning, exempelvis från en sensor som övervakar en relevant parameter såsom temperatur, tryck eller luftkvalitet, genereras en styrsignal som instruerar Belimo-motorn att justera spjällpositionen. Förutom modulerande styrning stödjer ventilspjällmotorn även öppet/stängt, 3-punkts samt kommunikativ styrning via MP-Bus, vilket gör den användbar i både enkla och komplexa fastighetsautomationssystem. Vid strömavbrott återgår spjället automatiskt till säker position via fjäderenergi. Motorlöptiden går att ställa in från 75 till 300 sekunder och fjäderrückgången återför spjället på mindre än 20 sekunder. Med ett vridmoment på 4 Nm, en viloström på endast 0,8 W och en exceptionellt låg ljudnivå på 36 dB(A) är den lämplig för mindre spjällkonstruktioner i både kommersiella och bostadsinstallationer.
Motorn monteras direkt på axeln med medföljande universell klämring, lämplig för axeldiametrar mellan 8 och 16 mm. Axeln måste vara minst 84 mm lång och sticka ut minst 20 mm. En medföljande vridningsskydd förhindrar att motorn roterar tillsammans med axeln. Rörelseriktningen för både motor och fjäderrückgång ställs in via monteringsriktningen (vänster/höger). Vinkeljusteringen är mekaniskt justerbar från 37 % upp till 95 %. Ventilspjällmotorn har ingen manuell inställning. Elektrisk anslutning sker via en fast kabel på 1 meter med fyra ledare á 0,75 mm². Motorn är konfigurerbar via Belimo Assistant 2, underhållsfri och lämplig för modulerande och kommunikativ positionering av mindre luftspjäll i ventilationsaggregat, fläktkonvektorer, luftbehandlingsenheter och fastighetsautomationssystem inom både kommersiella och bostadsinstallationer.
| Varumärke: | Belimo |
| Kategori | Belimo ställdon |
| GTIN | 7630498104916 |
| Tillverkarens artikelnummer | LF24-SR |
| Artikelnummer | 23010057 |
| Kategori kod | 101 |
| Bredd | 130 mm |
| Höjd | 85 mm |
| Djup | 300 mm |
| Modell | Rotating |
| Housing material | Plastic |
| Degree of protection (IP) | IP54 |
| Max. electric power input | 5 A |
| Control signal | 2 - 10 V |
| Degree of protection (NEMA) | 3 |
| Explosion-proof | Nej |
| Ambient temperature (min) | -30 °C |
| Ambient temperature (max) | 50 °C |
| Supply voltage | 24 V AC/DC |
| Torque | 4 Nm |
| Transmission | With cogwheels |
| Suitable for air accessory | Ja |
| Suitable for valve | Nej |
| Connection cable length | 1 m |
| Regulation type splitrange | Nej |
| Energy consumption in operation | 2.5 W |
| Regulation type on/off | Nej |
| Energy consumption at rest | 1 W |
| Regulation type modulating | Ja |
| Auxiliary contacts optional | Ja |
| Return at zero supply voltage | Ja |
| With safety function | Ja |
| Adjustable operating range | Nej |
| Automatic stroke recognition | Nej |
| Auxiliary contacts | Nej |
| Suitable for manual operation | Nej |
| Self-adjusting travel length | Nej |
| With direct mount top flange according to ISO 5211 | Nej |
| End contacts | None |
| Adjustable position feedback signal | Nej |
| Operating time | 150 s |
| With mechanical setting indicator | Ja |
| Potential free switch contact | Nej |
| Deactivated when closed | Ja |
| Max. angle of rotation | 95 ° |
