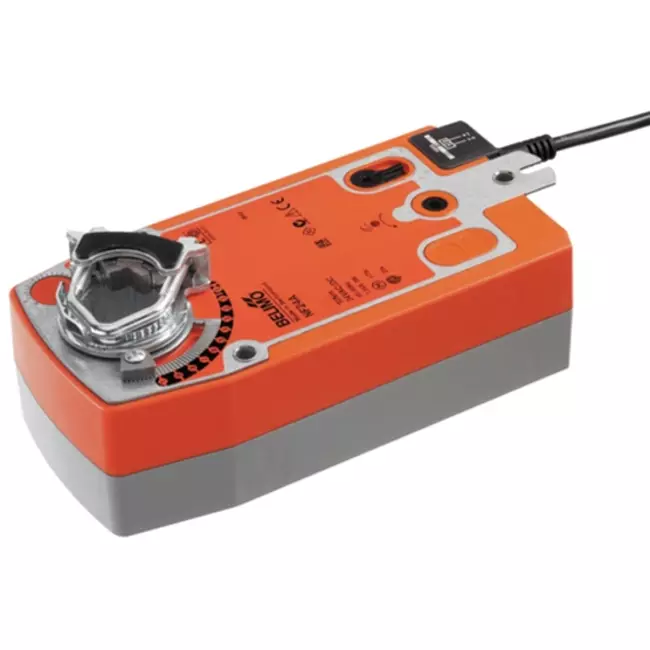

Belimo NF24A är en roterande spjällmotor med fjäderåtergång, avsedd för öppning och stängning av spjällsektioner upp till cirka 2 m² i tekniska byggnadsinstallationer. Styrningen sker via en öppet/stängt-signal: när spänning är närvarande går motorn till arbetsläget och de interna återfjädrarna spänns. Vid strömavbrott återgår spjället automatiskt och självständigt till ett säkert läge med hjälp av fjäderenergin. Detta gör spjällmotorn lämplig för applikationer där ett förutbestämt säkerhetsläge krävs, såsom brandspjäll eller nödventilationsspjäll i centrala luftbehandlingsaggregat. Motorn uppnår en vridvinkel på 90° på 75 sekunder och fjäderåtergången stänger spjället på mindre än 20 sekunder. Vilkorsförbrukningen är 2,5 W och ljudnivån från motorn är 45 dB(A). Med ett vridmoment på 10 Nm är den lämplig för medelstora spjällkonstruktioner i kommersiella och industriella klimatanläggningar.
Motorn monteras direkt på spjällets axel med hjälp av den medföljande universella klämringen, som passar axeldiametrar från 10 till 25,4 mm. Axeln ska vara minst 85 mm lång och sticka ut minst 15 mm. En medföljande rotationssäkring förhindrar att motorn roterar med spjället. Både motorns och fjäderåtergångens rörelseriktning ställs in via monteringsriktningen (vänster/höger). Vridvinkeln kan mekaniskt justeras från 33 % i steg om 2,5 % upp till maximalt 95 %. För manuell drift finns en manöversvev som gör det möjligt att låsa spjället i valfritt läge. Den elektriska anslutningen sker via en fast kabel på 1 meter med två ledare om 0,75 mm². Motorn är underhållsfri och passar för öppet/stängt-styrning av medelstora spjällsektioner i centrala luftbehandlingsaggregat, brandspjäll, nödventilationsspjäll och blandningsspjäll i kommersiella byggnader och industriella klimatanläggningar.
| Varumärke: | Belimo |
| Kategori | Belimo ventilställdon |
| GTIN | 7630498112805 |
| Tillverkarens artikelnummer | NF24A |
| Artikelnummer | 23010063 |
| Kategori kod | 101 |
| Suitable for air accessory | Ja |
| Supply voltage | 24 V AC/DC |
| Control signal | 2-point |
| Energy consumption in operation | 6 W |
| Energy consumption at rest | 2.5 W |
| Modell | Rotating |
| Regulation type on/off | Nej |
| Regulation type modulating | Ja |
| Regulation type splitrange | Nej |
| Connection cable length | 1 m |
| Transmission | With cogwheels |
| With direct mount top flange according to ISO 5211 | Nej |
| Return at zero supply voltage | Ja |
| Deactivated when closed | Ja |
| Automatic stroke recognition | Nej |
| Adjustable position feedback signal | Nej |
| Auxiliary contacts | Nej |
| Position reporting system | Optional |
| Auxiliary contacts optional | Ja |
| End contacts | None |
| Adjustable operating range | Nej |
| With mechanical setting indicator | Ja |
| Suitable for manual operation | Ja |
| Operating time | 75 s |
| Torque | 10 Nm |
| Potential free switch contact | Nej |
| Self-adjusting travel length | Nej |
| Max. angle of rotation | 95 ° |
| With safety function | Ja |
| Degree of protection (NEMA) | 2 |
| Degree of protection (IP) | IP54 |
| Max. electric power input | 8.5 A |
| Ambient temperature (min) | -30 °C |
| Ambient temperature (max) | 50 °C |
| Höjd | 85 mm |
| Bredd | 130 mm |
| Djup | 290 mm |
| Explosion-proof | Nej |
| Housing material | Plastic |
| Suitable for valve | Nej |
