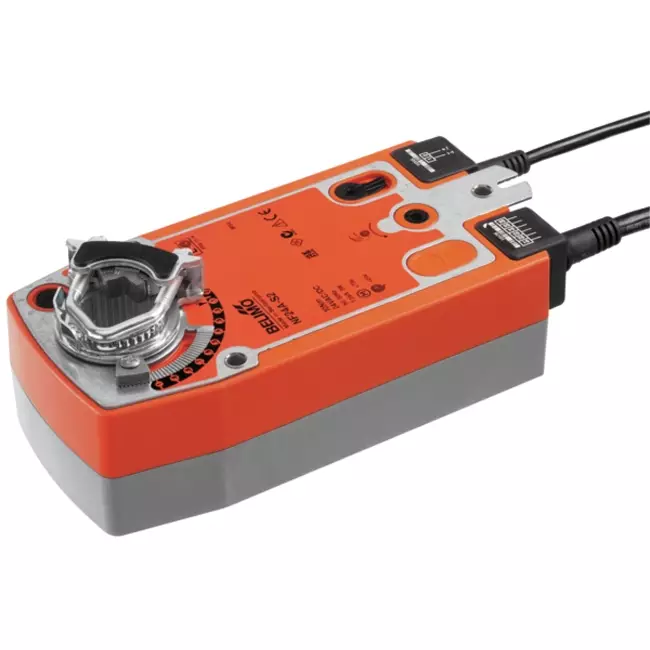

Belimo NF24A-S2 är en roterande spjällmotor med fjäderåtergång avsedd för öppet/stängt-styrning av luftspjäll upp till ca 2 m² i tekniska byggnadsinstallationer. Styrningen baseras på en öppet/stängt-signal: vid närvaro av matningsspänning rör den sig till arbetsläge och spänner interna återföringsfjädrar. Vid strömavbrott återgår spjället automatiskt och självständigt till en säker position, driven av fjäderenergin. Detta gör spjällmotorn lämplig för applikationer där en förutbestämd säkerhetsposition krävs, såsom brandspjäll eller nödventilationsluckor i centrala luftbehandlingsaggregat. Motorn uppnår en vridvinkel på 90° på 75 sekunder och fjäderåtergången ställer tillbaka spjället på mindre än 20 sekunder. Vilkonsumtionen är 2,5 W och motorens ljudnivå är 45 dB(A). Med ett vridmoment på 10 Nm och två integrerade hjälpbrytare för positionsåterkoppling lämpar den sig för medelstora spjällkonstruktioner i kommersiella och industriella klimatsystem.
Styrningen monteras direkt på spjällaxeln med medföljande universell klämring, lämplig för axeldiametrar från 10 till 25,4 mm. Axeln måste vara minst 85 mm lång och skjuta ut minst 15 mm. En medföljande vridningssäkring förhindrar att motorn roterar med. Rörelseriktningen för både motor och fjäderåtergång ställs in via monteringsriktningen (L/R). Vridvinkeln är mekaniskt justerbar från 33% i steg om 2,5% upp till max 95%. För manuell drift finns ett vevhandtag som låter dig låsa spjället i valfritt läge. Elanslutningen sker via en matningskabel på 1 meter med två ledare på 0,75 mm² samt en separat kabel på 1 meter med sex ledare för hjälpbrytarna. Styrningen är underhållsfri och är lämplig för öppet/stängt-styrning av medelstora luftspjäll i centrala luftbehandlingsaggregat, brandspjäll, nödventilationsluckor och blandspjäll i kommersiella och industriella klimatsystem.
| Varumärke: | Belimo |
| Kategori | Belimo ställdon |
| GTIN | 7630498112836 |
| Tillverkarens artikelnummer | NF24A-S2 |
| Artikelnummer | 23010054 |
| Kategori kod | 101 |
| Bredd | 130 mm |
| Höjd | 85 mm |
| Djup | 290 mm |
| Modell | Rotating |
| Housing material | Plastic |
| Degree of protection (IP) | IP54 |
| Max. electric power input | 8.5 A |
| Control signal | 2-point |
| Degree of protection (NEMA) | 2 |
| Explosion-proof | Nej |
| Ambient temperature (min) | -30 °C |
| Ambient temperature (max) | 50 °C |
| Supply voltage | 24 V AC/DC |
| Position reporting system | Optional |
| Torque | 10 Nm |
| Transmission | With cogwheels |
| Suitable for air accessory | Ja |
| Suitable for valve | Nej |
| Connection cable length | 1 m |
| Regulation type splitrange | Nej |
| Energy consumption in operation | 6 W |
| Regulation type on/off | Nej |
| Energy consumption at rest | 2.5 W |
| Regulation type modulating | Ja |
| Auxiliary contacts optional | Ja |
| Return at zero supply voltage | Ja |
| With safety function | Ja |
| Adjustable operating range | Nej |
| Automatic stroke recognition | Nej |
| Auxiliary contacts | Ja |
| Suitable for manual operation | Ja |
| Self-adjusting travel length | Nej |
| With direct mount top flange according to ISO 5211 | Nej |
| End contacts | 2 |
| Adjustable position feedback signal | Nej |
| Operating time | 75 s |
| With mechanical setting indicator | Ja |
| Potential free switch contact | Ja |
| Deactivated when closed | Ja |
| Max. angle of rotation | 95 ° |
