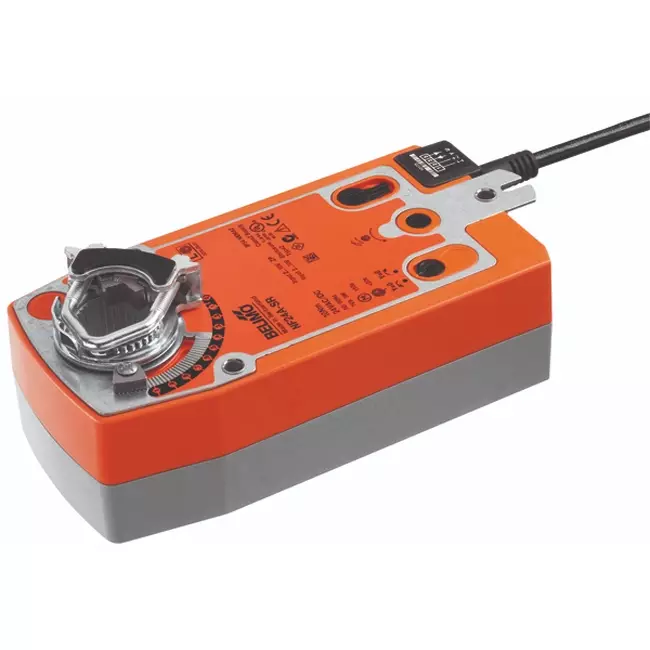

Belimo NF24A-SR är en modulär spjällmotor med fjäderretur för kontinuerlig positionering av luftspjäll upp till cirka 2 m². Motorn styrs med en 2-10 V-signal och skickar även en positionsåterkopplingssignal (SR) på 2-10 V tillbaka till styrsystemet eller kaskadstyrningen. Baserat på en extern mätsignal, exempelvis från en sensor som övervakar en relevant parameter som temperatur, tryck eller luftkvalitet, genereras en styrsignal som ger Belimo-motorn instruktion att justera spjällens position. Vid strömavbrott återgår spjället automatiskt och självständigt till säker läge, drivs av fjäderenergi. Spjällmotorn har ett vridmoment på 10 Nm, vilket gör den lämplig för medelstora spjäll i centrala ventilationssystem. Positionsnoggrannheten är ±5 % över hela reglerområdet och motorn når en vinkel på 90° på 150 sekunder. Fjäderreturet återställer spjället på under 20 sekunder. Viloströmförbrukningen är 2,5 W och ljudnivån ligger på låga 40 dB(A).
Motorn monteras direkt på spjällaxeln med den medföljande universalklammern, lämplig för axeldiametrar från 10 till 25,4 mm. Axeln ska vara minst 85 mm lång och sticka ut minst 15 mm. Medföljande rotationsskydd förhindrar att motorn roterar med. Motorriktningen justeras med en strömbrytare; fjäderreturets riktning bestäms av monteringsriktningen (L/R). Vridvinkeln är mekaniskt justerbar från 33 % i steg om 2,5 % upp till max 95 %. För manuell drift finns en manövervev för att låsa spjället i valfritt läge. Elektrisk anslutning sker via en fast kabel på 1 meter med fyra ledare á 0,75 mm². Motorn är underhållsfri och lämplig för modulär positionering av medelstora spjäll i centrala ventilationsaggregat, VAV-kanaler, blandspjäll och nödventilationsspjäll i kommersiella byggnader och industriella klimatinstallationer.
| Varumärke: | Belimo |
| Kategori | Belimo ställdon |
| GTIN | 7630498112843 |
| Tillverkarens artikelnummer | NF24A-SR |
| Artikelnummer | 23010060 |
| Kategori kod | 101 |
| Bredd | 130 mm |
| Höjd | 85 mm |
| Djup | 290 mm |
| Modell | Rotating |
| Housing material | Plastic |
| Degree of protection (IP) | IP54 |
| Max. electric power input | 5.5 A |
| Control signal | Other |
| Degree of protection (NEMA) | 2 |
| Explosion-proof | Nej |
| Ambient temperature (min) | -30 °C |
| Ambient temperature (max) | 50 °C |
| Supply voltage | 24 V AC/DC |
| Torque | 10 Nm |
| Transmission | With cogwheels |
| Suitable for air accessory | Ja |
| Suitable for valve | Nej |
| Connection cable length | 1 m |
| Regulation type splitrange | Nej |
| Energy consumption in operation | 3.5 W |
| Regulation type on/off | Nej |
| Energy consumption at rest | 2.5 W |
| Regulation type modulating | Ja |
| Auxiliary contacts optional | Ja |
| Return at zero supply voltage | Ja |
| With safety function | Ja |
| Adjustable operating range | Nej |
| Automatic stroke recognition | Nej |
| Auxiliary contacts | Nej |
| Suitable for manual operation | Ja |
| Self-adjusting travel length | Nej |
| With direct mount top flange according to ISO 5211 | Nej |
| End contacts | None |
| Adjustable position feedback signal | Nej |
| Operating time | 150 s |
| With mechanical setting indicator | Ja |
| Potential free switch contact | Nej |
| Deactivated when closed | Ja |
| Max. angle of rotation | 95 ° |
