Positiva egenskaper

2-10 V signal
Fast kabel
Överbelastningssäker
IP54 skyddsgrad

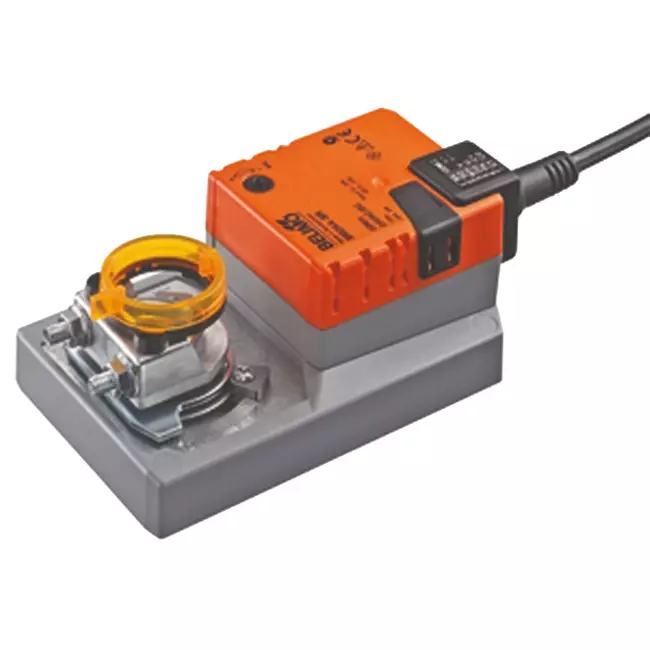

Belimo modulerande spjällmotor 24V - 2-10V - 20 Nm - SM24A-SR

Belimo SM24A-SR är en modulerande spjällmotor för kontinuerlig positionering av stora luftspjällsektioner upp till ca. 4 m². Motorn styrs med en 2-10 V-signal och skickar även tillbaka en positionsåterkoppling (SR) i form av 2-10 V till regulatorn eller kaskadstyrningen. Baserat på en extern mätsignal, till exempel från en sensor som övervakar en relevant storhet som temperatur, tryck eller luftkvalitet, genereras en styrsignal som justerar spjällmotorens position. Spjällmotorn har ett vridmoment på 20 Nm, vilket gör den lämplig för stora och tunga spjällkonstruktioner i centrala luftbehandlingsaggregat. Positionsnoggrannheten är ±5 % över hela reglerområdet och motorn når en vinkel på 90° på 150 sekunder. Viloströmmen är endast 0,4 W och ljudnivån ligger på 45 dB(A).

Fördelar och funktioner

20 Nm modulerande 2-10 V: Säkerställer en jämn och precis reglering av spjällpositionen, lämplig för stora spjäll upp till ca. 4 m².
Positionsåterkoppling 2-10 V: Returnerar aktuell spjällposition elektriskt för användning i styrsystem som kaskadstyrning eller fastighetsautomationssystem (BAS).
Justérbar rotationsriktning: Vridriktningen kan enkelt väljas med en omkopplare (vänster- eller högervarv), vilket möjliggör flexibel montering och bred användning.
Manuell justering med låsbar tryckknapp: Möjliggör manuell styrning och låsning under installation och underhåll.
Överbelastningsskydd: Stoppar automatiskt när ändläget nås, vilket eliminerar behovet av separata ändlägesbrytare.
Skyddsklass IP54: Skyddad mot damm och stänk från alla håll, vilket säkerställer tålighet mot dagliga miljöpåfrestningar och lång livslängd.

Installation, underhåll och tillämpningar

Spjällmotorn monteras direkt på spjällaxeln med hjälp av den medföljande universella klämringen, anpassad för axeldiametrar från 10 till 20 mm. Axeln ska vara minst 48 mm lång och sticka ut minst 20 mm. Motorn levereras med ett vridskydd för att förhindra oönskad rotation. Vridvinkeln är justerbar med mekaniska styrstopp på båda sidor, upp till maximalt 95°. Vridriktningen ställs enkelt in via en omkopplare (läge 0 = vänstervarv, läge 1 = högervarv). För manuell justering finns en tryckknapp som kan låsas. Elektrisk anslutning sker via en fast kabel på 1 meter med 4 ledare (0,75 mm²). Spjällmotorn är underhållsfri och lämplig för modulerande positionering av stora luftspjällsektioner i centrala luftbehandlingsaggregat, VAV-huvudkanaler, blandspjäll och flödesregulatorer i stora kommersiella byggnader och industriella klimatinstallationssystem.

Varumärke:	Belimo
Kategori	Belimo ställdon
GTIN	07630498114489
Tillverkarens artikelnummer	SM24A-SR
Artikelnummer	23010066

Specifikationer

Kategori kod	101

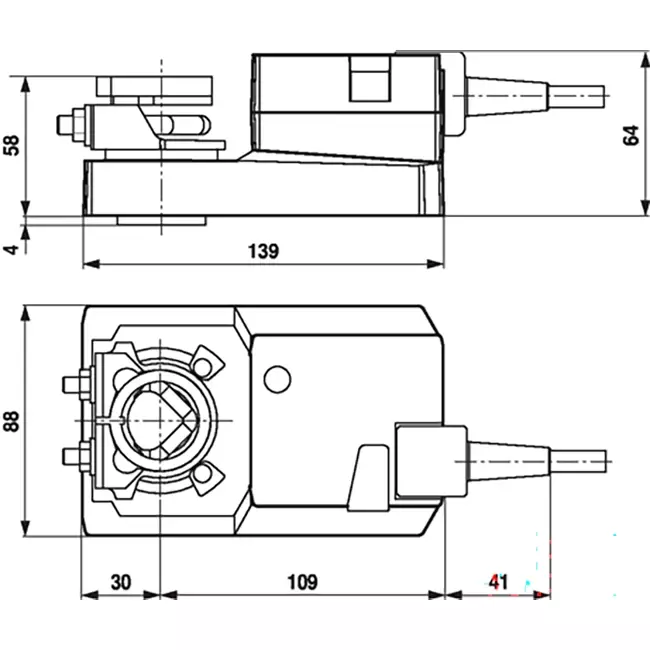

Bredd	110 mm
Höjd	85 mm
Djup	220 mm
Modell	Rotating
Housing material	Plastic
Degree of protection (IP)	IP54
Max. electric power input	4 A
Control signal	Other
Degree of protection (NEMA)	2
Explosion-proof	Nej
Ambient temperature (min)	-30 °C
Ambient temperature (max)	50 °C
Supply voltage	24 V AC/DC
Position reporting system	2 - 10 V
Torque	20 Nm
Transmission	With cogwheels
Suitable for air accessory	Ja
Suitable for valve	Nej
Connection cable length	1 m
Regulation type splitrange	Nej
Energy consumption in operation	2 W
Regulation type on/off	Nej
Energy consumption at rest	0.4 W
Regulation type modulating	Ja
Auxiliary contacts optional	Ja
Return at zero supply voltage	Nej
With safety function	Nej
Adjustable operating range	Nej
Automatic stroke recognition	Nej
Auxiliary contacts	Nej
Suitable for manual operation	Ja
Self-adjusting travel length	Nej
With direct mount top flange according to ISO 5211	Nej
End contacts	None
Adjustable position feedback signal	Nej
Operating time	150 s
With mechanical setting indicator	Ja
Potential free switch contact	Nej
Deactivated when closed	Nej
Max. angle of rotation	95 °
