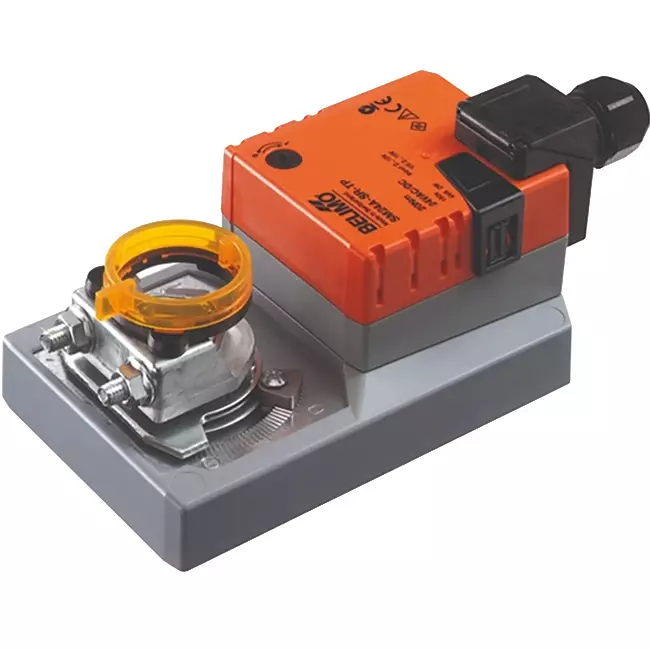

Belimo modulerande ventilstyrning med anslutningsplintar 24V - 2-10V - 20 Nm - SM24A-SR-TP

Varumärke: Belimo

-10%

RRP 4 956,25

4 460,63 -10%

Du kommer att spara 495,62

Leveranstid: 14 arbetsdagar

Den största samlingen i Sverige
Kostnadsfria returer
Kundbetyg 9/10
Säker shopping med Trustedshops

Betala säkert och snabbt med:

Positiva egenskaper

2-10 V signal
Anslutningsplintar
Överbelastningssäker
Skyddsklass IP54

Belimo modulerande spjällmotor med anslutningsplintar 24V - 2-10V - 20 Nm - SM24A-SR-TP

Belimo SM24A-SR-TP är en modulerande spjällmotor för kontinuerlig positionering av stora spjällsektioner upp till cirka 4 m². Motorn styrs med en 2-10 V-signal och skickar även en positionåterkoppling (SR) på 2-10 V tillbaka till styrsystemet eller kaskadstyrningen. Baserat på en extern mätsignal, till exempel från en sensor som övervakar relevanta värden som temperatur, tryck eller luftkvalitet, genereras en styrsignal som instruerar Belimo-motorn att justera spjällpositionen. Spjällmotorn har ett vridmoment på 20 Nm, vilket gör den lämplig för stora, tunga spjällkonstruktioner i centrala ventilationsanläggningar. Positionsnoggrannheten är ±5 % över hela reglerområdet och motorn når en vinkel på 90° på 150 sekunder. Viloströmmen är endast 0,4 W och ljudnivån ligger på 45 dB(A).

Fördelar och funktioner

20 Nm modulerande 2-10 V: Säkerställer en gradvis och precis reglering av spjällläget, lämplig för stora spjäll upp till cirka 4 m².
Positionsåterkoppling 2-10 V: Skickar tillbaka aktuell spjällposition elektriskt för användning i styrningar som kaskadsystem eller fastighetsautomationssystem (BMS).
Anslutningsplintar istället för fast kabel: Anslutning via plintar (max 4 mm², kabeldiameter 4–10 mm) förenklar och snyggar till kabeldragningen, särskilt i kopplingsskåp och installationer med installationsrör.
Justerbar rörelseriktning: Rotationsriktningen väljs enkelt med hjälp av en strömbrytare (vänster- eller högriktad), vilket ger flexibel montage och bred användning.
Manuell justering med låsbar tryckknapp: Möjliggör manuell styrning och låsning under installation och underhåll.
Överbelastningsskydd: Stoppar automatiskt vid ändläget, vilket eliminerar behovet av externa ändlägesbrytare.
Skyddsklass IP54: Skyddad mot damm och stänkvatten från alla riktningar, vilket gör den tålig mot vardagliga miljöpåfrestningar och ger lång livslängd.

Installation, underhåll och användningsområden

Spjällmotorn monteras direkt på axeln på den aktuella luftspjällssektionen med hjälp av den medföljande universella klämringen, lämpad för axeldiametrar mellan 10 och 20 mm. Axeln måste vara minst 48 mm lång och sticka ut minst 20 mm. Motorn levereras med vridningsskydd för att förhindra oönskad rotation. Vridningsvinkeln justeras mekaniskt med ändstoppar på båda sidor, med en maxgräns på 95°. Rörelseriktningen ställs enkelt in med en strömbrytare (läge 0 = vänstervriden, läge 1 = högervriden). För manuell justering finns en låsbar tryckknapp. Elektrisk anslutning sker via plintar, lämpade för kablar upp till 4 mm² och med kabeldiameter mellan 4 och 10 mm, 4-ledare. Spjällmotorn är underhållsfri och lämplig för modulerande positionering av stora luftspjällsektioner i centrala ventilationsaggregat, VAV-huvudkanaler, blandspjäll och flödesregulatorer i stora kommersiella byggnader och industriella klimatinstallationssystem.

Varumärke:	Belimo
Kategori	Belimo ställdon
GTIN	7630498114502
Tillverkarens artikelnummer	SM24A-SR-TP
Artikelnummer	23010055

Specifikationer

Kategori kod	101

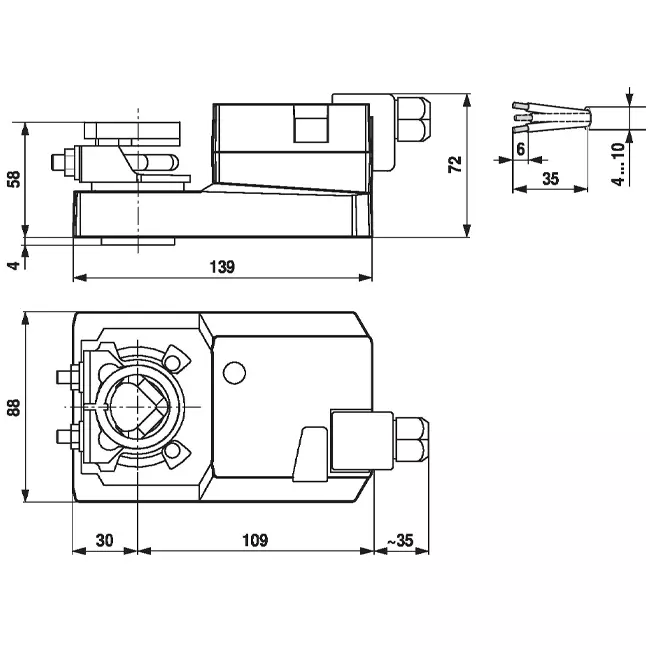

Bredd	130 mm
Höjd	85 mm
Djup	280 mm
Modell	Rotating
Housing material	Plastic
Degree of protection (IP)	IP54
Max. electric power input	4 A
Control signal	Other
Degree of protection (NEMA)	2
Explosion-proof	Nej
Ambient temperature (min)	-30 °C
Ambient temperature (max)	50 °C
Supply voltage	24 V AC/DC
Torque	20 Nm
Transmission	With cogwheels
Suitable for air accessory	Ja
Suitable for valve	Nej
Regulation type splitrange	Nej
Energy consumption in operation	2 W
Regulation type on/off	Nej
Energy consumption at rest	0.4 W
Regulation type modulating	Ja
Auxiliary contacts optional	Ja
Return at zero supply voltage	Nej
With safety function	Nej
Adjustable operating range	Nej
Automatic stroke recognition	Nej
Auxiliary contacts	Nej
Suitable for manual operation	Ja
Self-adjusting travel length	Nej
With direct mount top flange according to ISO 5211	Nej
End contacts	None
Adjustable position feedback signal	Nej
Operating time	150 s
With mechanical setting indicator	Ja
Potential free switch contact	Nej
Deactivated when closed	Nej
Max. angle of rotation	95 °
