Positiva egenskaper

Öppna/stäng och 3-punktsstyrning
Svängbar vinkel på upp till 95°.
Överbelastningssäker
Skyddsklass IP54

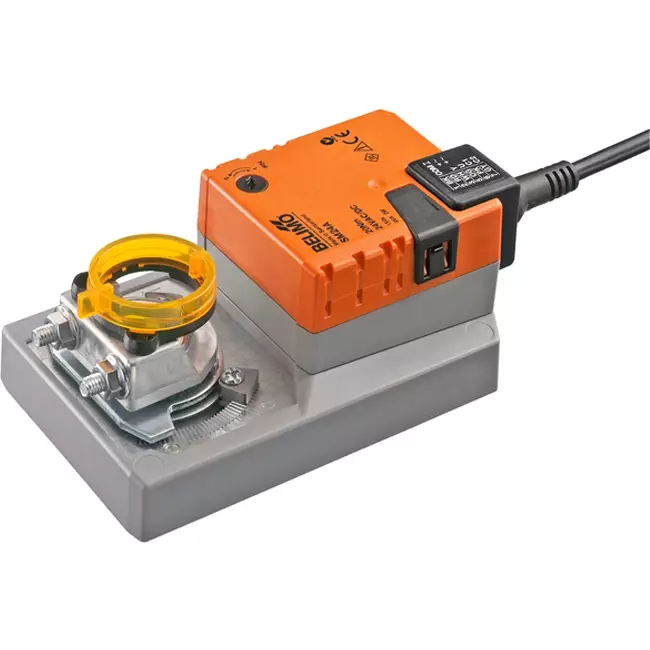

Belimo roterande spjällmotor 24V - öppet/stängt & 3-punkts - 20 Nm - SM24A

Belimo SM24A är en roterande spjällmotor för öppet/stängt- eller 3-punktsstyrning av stora luftspjällssektioner upp till cirka 4 m². Motorn matas med AC/DC 24 V och är lämplig för både enkel tvåpunktsstyrning (på/av) och 3-punktsstyrning, där spjället kan hållas i ett mellanläge. Spjällmotorn har ett vridmoment på 20 Nm, vilket gör den lämplig för stora och tunga spjällkonstruktioner i centrala ventilationssystem. Motorn når en vinkel på 90° på 150 sekunder. Vilkonsumtionen är endast 0,2 W och ljudnivån ligger på 45 dB(A).

Fördelar och funktioner

20 Nm öppet/stängt och 3-punktsstyrning: Det 20 Nm starka vridmomentet gör spjällmotorn lämplig för stora luftspjällssektioner upp till cirka 4 m². Tack vare 3-punktsstyrningen kan spjället även hållas i ett mellanläge utan behov av en analog styrsignal eller proportionell motor.
Justérbar rörelseriktning: Riktningen är enkel att välja via en omkopplare (vänster- eller högergående), vilket möjliggör flexibel installation och brett användningsområde.
Manuell inställning med låsbar tryckknapp: Möjliggör manuell drift och låsning under installation och underhåll.
Justérbar vridvinkel: Vridvinkeln kan mekaniskt begränsas på båda sidor upp till max 95°, så motorn kan anpassas exakt till spjällets öppningsområde.
Överbelastningsskydd: Stoppar automatiskt vid ändläget, vilket eliminerar behovet av separata ändlägesbrytare.
IP54 kapslingsklass: Skyddad mot damm och stänkvatten från alla håll, vilket gör den tålig mot vardagliga miljöpåfrestningar och ger lång livslängd.

Installation, underhåll och tillämpningar

Spjällmotorn monteras direkt på spjällaxeln med den medföljande universalklämringen, lämplig för axeldiametrar från 10 till 20 mm. Axeln ska vara minst 48 mm lång och sticka ut minst 20 mm. Motorn levereras med vridmomentsskydd för att förhindra oönskad rotation. Vridvinkeln justeras via mekaniska stopp på båda sidor med max 95°. Rörelseriktningen ställs enkelt in med en omkopplare (läge 0 = vänstervridande, läge 1 = högervridande). För manuell justering finns en låsbar tryckknapp. Elektrisk anslutning sker via en fast kabel på 1 meter med 3 ledare (0,75 mm²).
Spjällmotorn är underhållsfri och används för öppet/stängt eller 3-punktsstyrning av stora luftspjällssektioner i centrala ventilationsaggregat, på/av-styrda till- och frånluftsklappar, blandningsspjäll och brandspjäll i kommersiella byggnader och industriella klimatanläggningar.

Varumärke:	Belimo
Kategori	Belimo ställdon
GTIN	7630498114403
Tillverkarens artikelnummer	SM24A
Artikelnummer	23010058

Specifikationer

Kategori kod	101

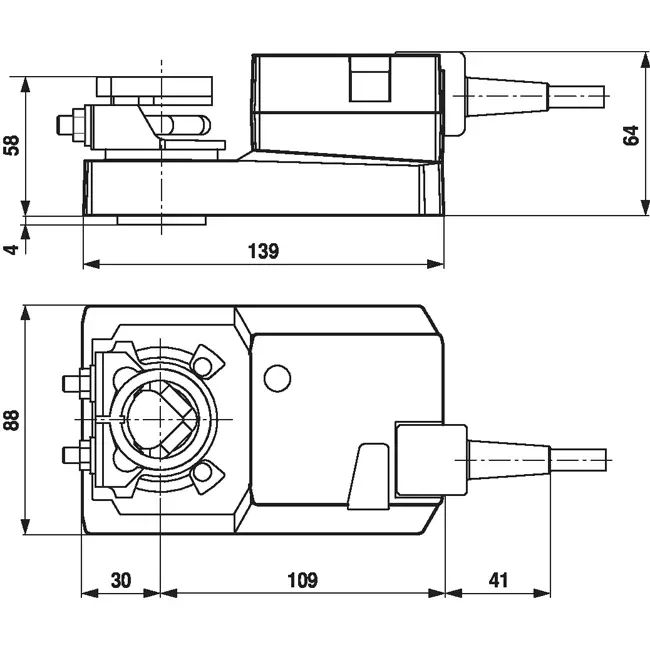

Bredd	110 mm
Höjd	85 mm
Djup	220 mm
Modell	Rotating
Housing material	Plastic
Degree of protection (IP)	IP54
Max. electric power input	4 A
Control signal	2-point/3-point
Degree of protection (NEMA)	2
Explosion-proof	Nej
Ambient temperature (min)	-30 °C
Ambient temperature (max)	50 °C
Supply voltage	24 V AC/DC
Position reporting system	Optional
Torque	20 Nm
Transmission	With cogwheels
Suitable for air accessory	Ja
Suitable for valve	Nej
Connection cable length	1 m
Regulation type splitrange	Nej
Energy consumption in operation	2 W
Regulation type on/off	Ja
Energy consumption at rest	0.2 W
Regulation type modulating	Nej
Auxiliary contacts optional	Ja
Return at zero supply voltage	Nej
With safety function	Nej
Adjustable operating range	Nej
Automatic stroke recognition	Nej
Auxiliary contacts	Nej
Suitable for manual operation	Ja
Self-adjusting travel length	Nej
With direct mount top flange according to ISO 5211	Nej
End contacts	None
Adjustable position feedback signal	Nej
Operating time	150 s
With mechanical setting indicator	Ja
Potential free switch contact	Nej
Deactivated when closed	Nej
Max. angle of rotation	95 °
