Positiva egenskaper

Lösning för värme- och ljudreduktion
Laserskuren
Isolatie 9mm
Styrelsens anslutning

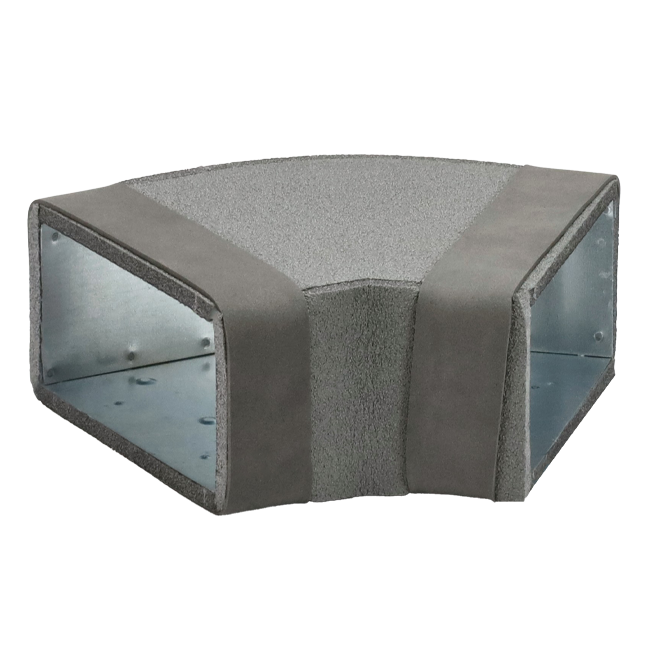

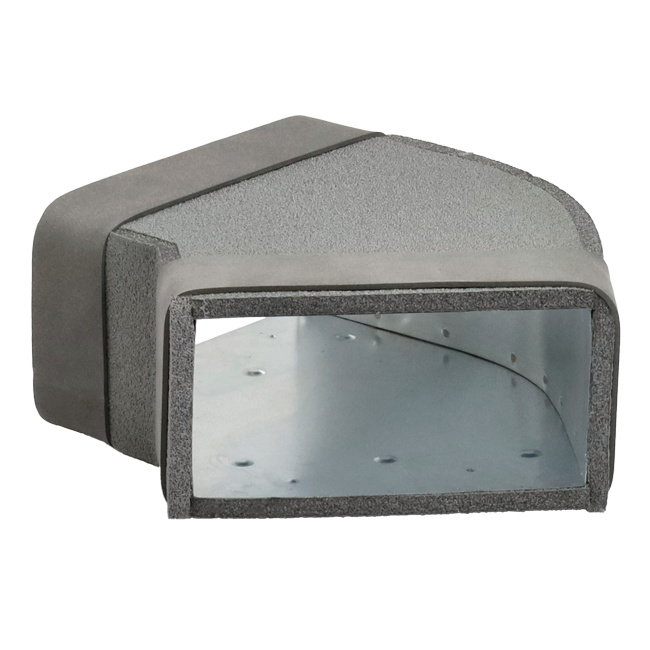

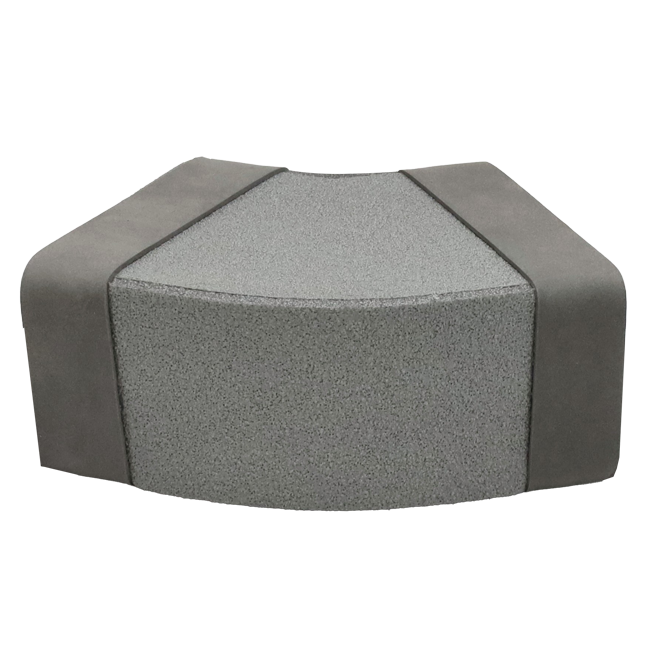

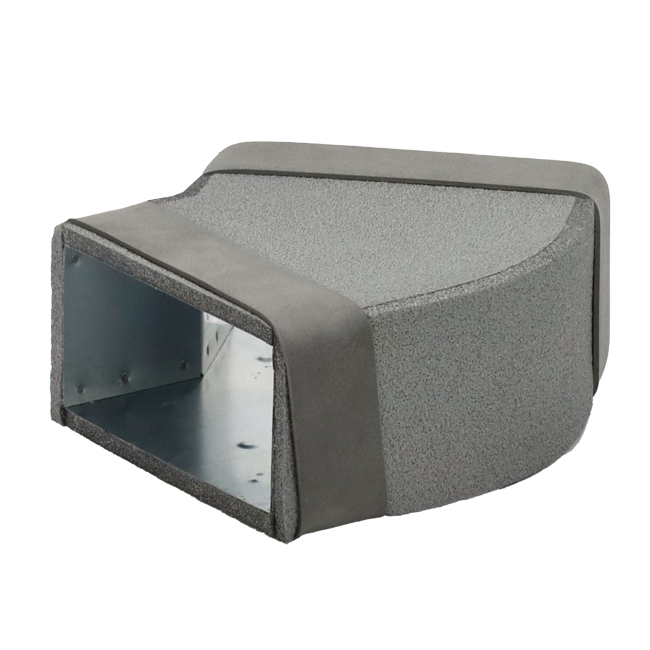

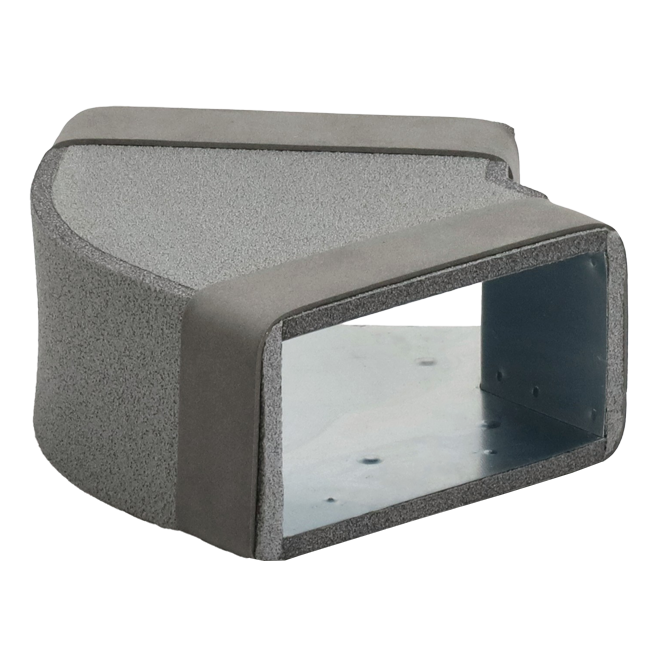

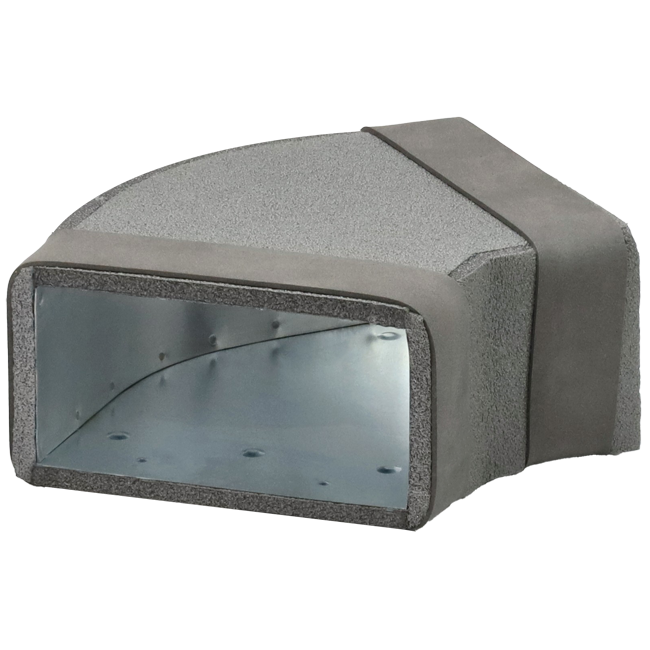

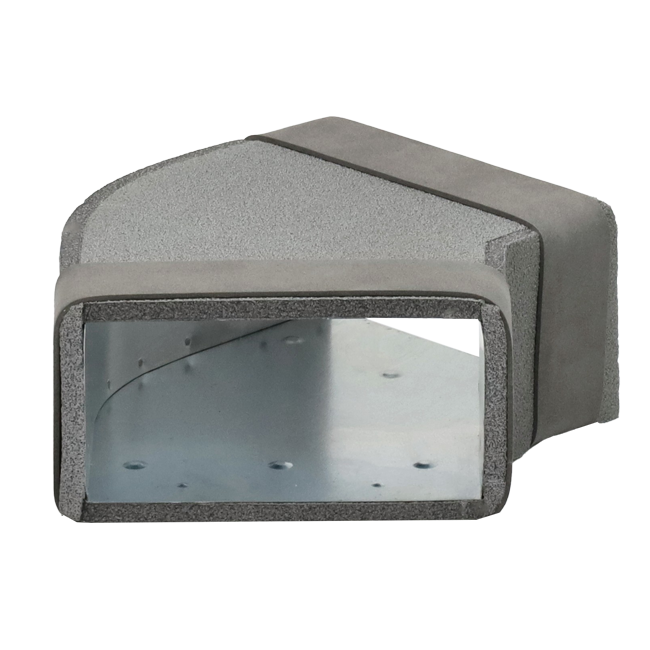

Galvaniserad isolerad böj 45 grader - 170mm x 80mm

Denna galvaniserade isolerade böj i 45 grader med måtten 170mm x 80mm har en insatsände som passar direkt över ett kanal, utan att en extra koppling behövs för att ansluta böjen till ett infälld kanal.

Infällda kanaler är ventilationskanaler som integreras i ett golv eller i betong för att möjliggöra luftdistribution eller -utsugning i byggnader. Dessa flexibla produkter är designade för att vara osynliga och används ofta i nybyggnads- och renoveringsprojekt. Vidare kan en infälld kanal användas i väggar, golv och/eller tak. I kombination med en rak infälld kanal och olika tillbehör kan ett ventilationssystem anläggas enligt önskemål. Det finns både runda och rektangulära infällda kanaler. Några fördelar med infällda kanaler är: effektiv luftflöde, platsbesparing, ljudreduktion och flexibilitet i designen.

Produktspecifikationer

Våra isolerade infällda luftkanaler är speciellt designade för användning i bostadsbyggande och golv som är jämförbara med bostadsbyggande. Dessutom är dessa hållbara produkter tillverkade av högkvalitativt galvaniserat stål. Detta stål är försett med en korrosionsskyddande zinkbeläggning, applicerad enligt den pålitliga Sendzimir-processen, där en tvåsidig zinkbeläggning appliceras. Detta garanterar ett robust och hållbart skydd mot korrosion, i enlighet med standarderna NEN-EN 10346 och NEN-EN 10143.

Beroende på måtten på luftkanalen väljer vi den mest lämpliga plåttjockleken för att säkerställa styrka och funktionalitet. För infällda kanaler i måttet 170x80 mm används en plåttjocklek av 0,5 mm, medan större mått som 220x80 mm och 300x80 mm utförs i en 0,6 mm plåt. Tvärförbindelserna i rektangulära infällda kanaler är utförda som skjutförbindelser, där en koppling används. Dessa förbindelser fästs ordentligt med självborstande skruvar. För att förhindra att vatten eller cement tränger in i luftkanalen, avslutas förbindelserna med PVC-tejp. Längdförbindelser utförs i en fältskarv eller punktlasförbindelse. Dessa egenskaper gör våra galvaniserade infällda luftkanaler till ett pålitligt val för byggprojekt där hållbarhet och kvalitet står i fokus.

Varumärke:	Econox
Kategori	Thermoduct rektangulär ventilationskanal 170x80mm
GTIN	8719544284617
Tillverkarens artikelnummer	10064039
Artikelnummer	10064039

Specifikationer

Kategori kod	204
Nominell kanalbredd	172 mm
Nominell kanalhöjd	82 mm
Anslutning 1	Insteekeind
Anslutning 2	Insteekeind
Modell	Externally insulated duct
Working length connection 1	75 mm
Working length connection 2	75 mm
Air tightness class according to EN 1751	C
Outer surface protection	Sendzimir galvanised
Max. overpressure	1000 Pa
Embeddable in concrete	Ja
Inner surface protection	Sendzimir galvanised
Material duct	Steel
Material quality duct	Other
Wall thickness duct	0.5 mm
Insulation thickness	9 mm
Outside colour	Grey
Inner bend model	Smooth bend
Length of connection 1	115 mm
Length of connection 2	115 mm
Material insulation	Other
Outer bend model	Smooth bend
Change of direction	Horizontal
Bend angle	45 °
