Positiva egenskaper

Galvaniserad
45 graders böjning

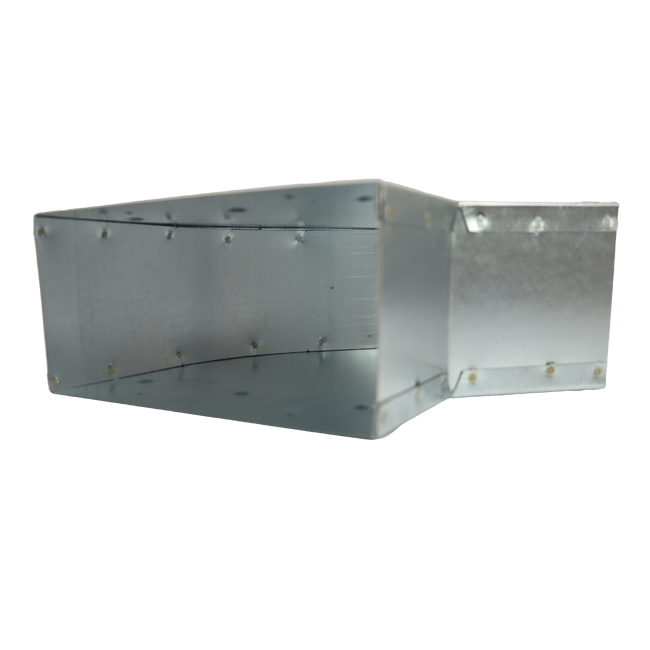

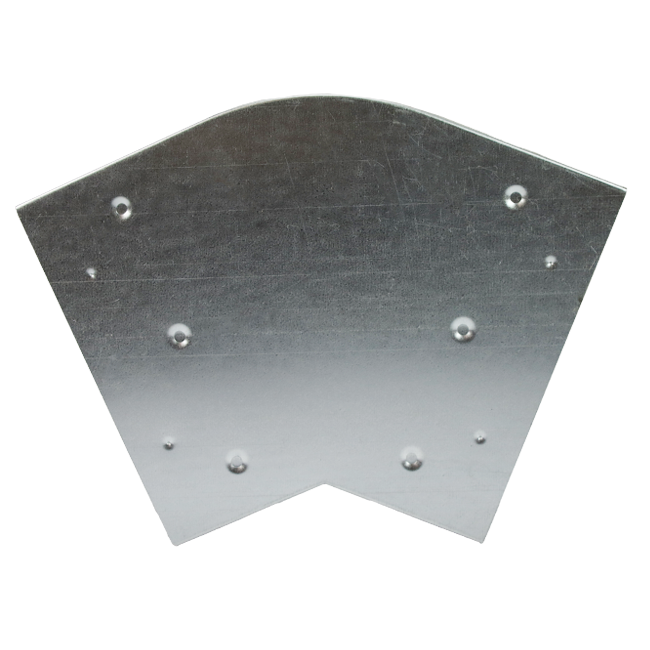

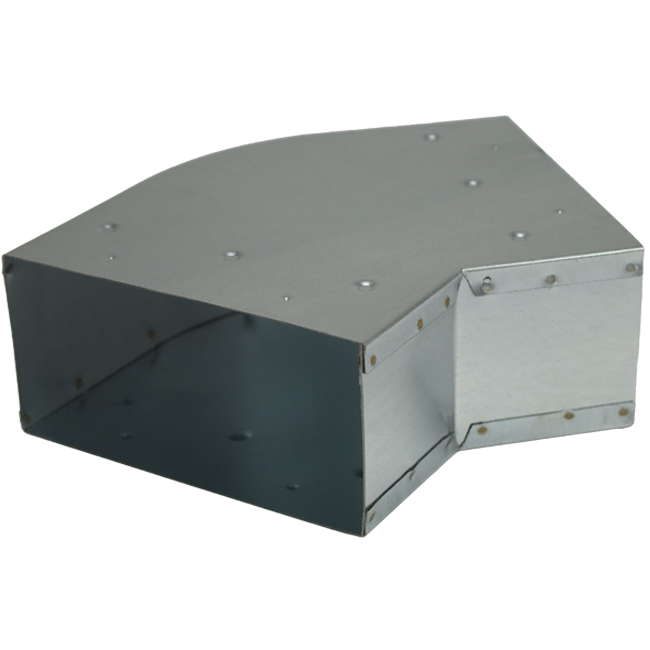

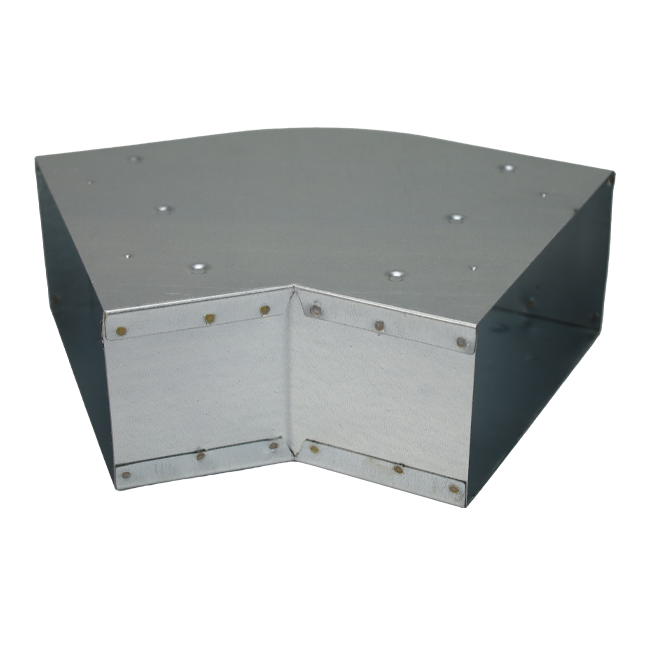

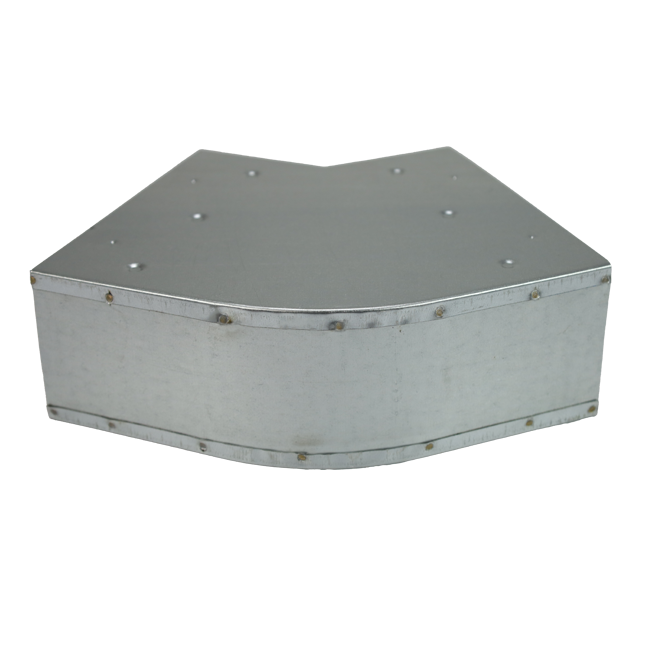

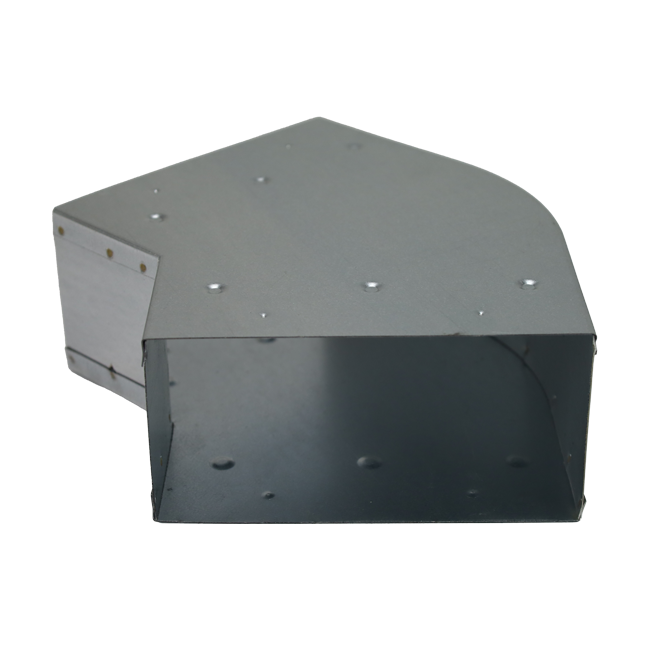

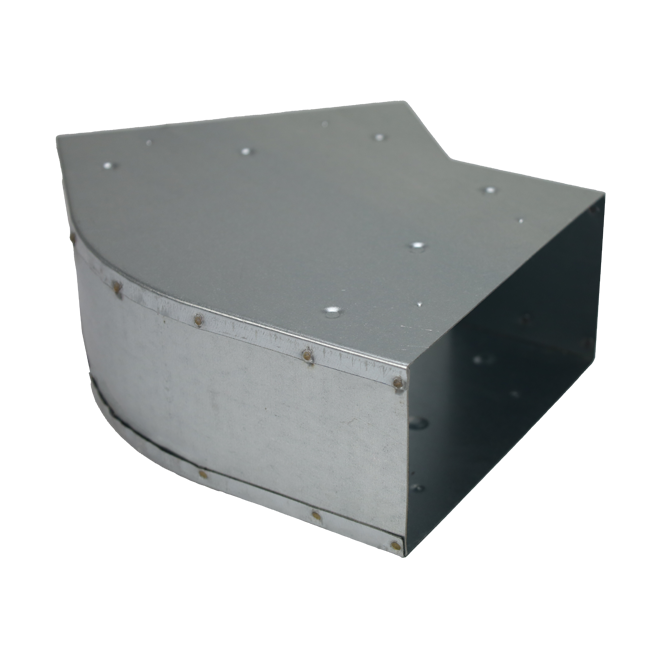

Galvaniserad 45 graders böj dimension 300mm x 80mm

Den 45-gradiga galvaniserade böjen med dimensionerna 300 mm x 80 mm har en inloppsände som faller direkt över en kanal, utan behov av ytterligare en anslutning för att ansluta böjen till en inloppskanal.

Inloppskanaler är ventilationskanaler som integreras i ett golv eller betong för att möjliggöra luftfördelning eller extraktion i byggnader. Dessa flexibla produkter är utformade för att vara osynliga och används främst i nybyggnads- och renoveringsprojekt. En tilluftskanal kan dessutom användas i väggar, golv och/eller tak. I kombination med en rak kanal och olika beslag kan en ventilationskanal konstrueras efter behov. Både runda och rektangulära kanaler finns tillgängliga. Några av fördelarna med kanalsystem är: effektivt luftflöde, platsbesparing, ljudreduktion och designflexibilitet.

Produktspecifikationer

Våra inloppskanaler är speciellt utformade för användning i bostadsbyggnader och golv som motsvarar bostadsbyggnader. Dessutom tillverkas dessa hållbara produkter av galvaniserat stål av hög kvalitet. Detta stål är försett med en korrosionsbeständig zinkbeläggning som appliceras enligt den tillförlitliga Sendzimir-processen, varigenom ett dubbelsidigt zinkskikt appliceras. Detta garanterar ett robust och hållbart skydd mot korrosion, i enlighet med standarderna NEN-EN 10346 och NEN-EN 10143.

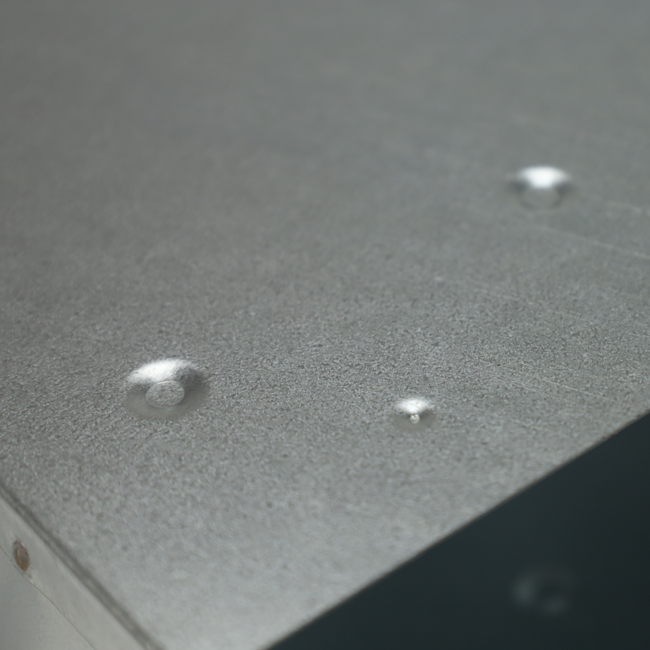

Beroende på luftkanalens dimensioner väljer vi den lämpligaste plåttjockleken för att säkerställa robusthet och funktionalitet. För stammar i storlek 170x80 mm används en plåttjocklek på 0,5 mm, medan de större storlekarna som 220x80 mm och 300x80 mm utförs i en 0,6 mm plåt. Tvärförbanden i de rektangulära infällningskanalerna är utformade som glidförband med hjälp av ett kopplingsstycke. Dessa fogar är ordentligt fastsatta med självborrande skruvar. För att förhindra att vatten eller cement tränger in i luftkanalen är fogarna försedda med PVC-tejp. Längsgående skarvar utförs i en flänsad eller punktsvetsad anslutning. Dessa egenskaper gör våra galvaniserade hopfällbara luftkanaler till ett pålitligt val för byggprojekt där hållbarhet och kvalitet är av största vikt.

Varumärke:	Econox
Kategori	Rektangulär ventilationskanal 300x80mm
GTIN	8719544145796
Tillverkarens artikelnummer	10063004
Artikelnummer	10063004

Specifikationer

Kategori kod	179
Nominell kanalbredd	302 mm
Nominell kanalhöjd	82 mm
Anslutning 1	Insteekeind
Anslutning 2	Insteekeind
Modell	Uninsulated duct
Working length connection 1	151 mm
Working length connection 2	151 mm
Air tightness class according to EN 1751	C
Outer surface protection	Sendzimir galvanised
Max. overpressure	1000 Pa
Embeddable in concrete	Ja
Inner surface protection	Sendzimir galvanised
Material duct	Steel
Material quality duct	Other
Wall thickness duct	0.5 mm
Outside colour	Zinc
Inner bend model	Smooth bend
Length of connection 1	196 mm
Length of connection 2	196 mm
Outer bend model	Smooth bend
Change of direction	Horizontal
Bend angle	90 °
