Positiva egenskaper

Lösning för värme- och ljudreduktion
Laserskuren
Isolatie 9mm
Styrelsens anslutning

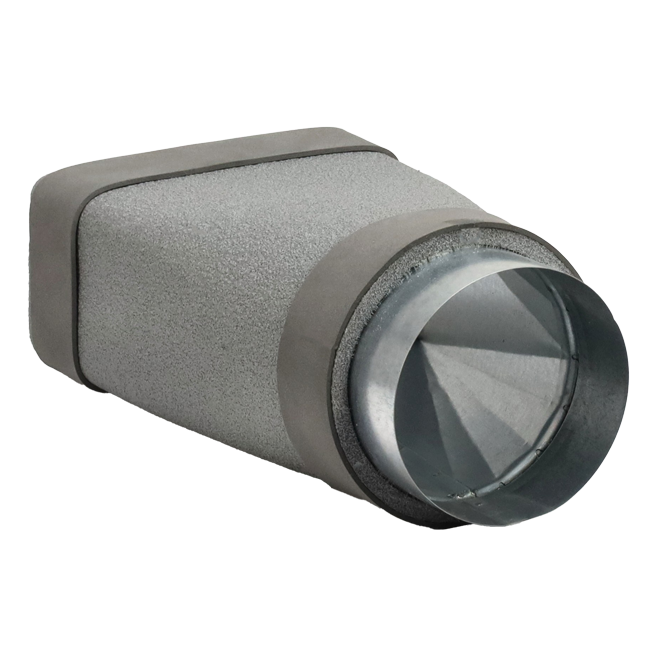

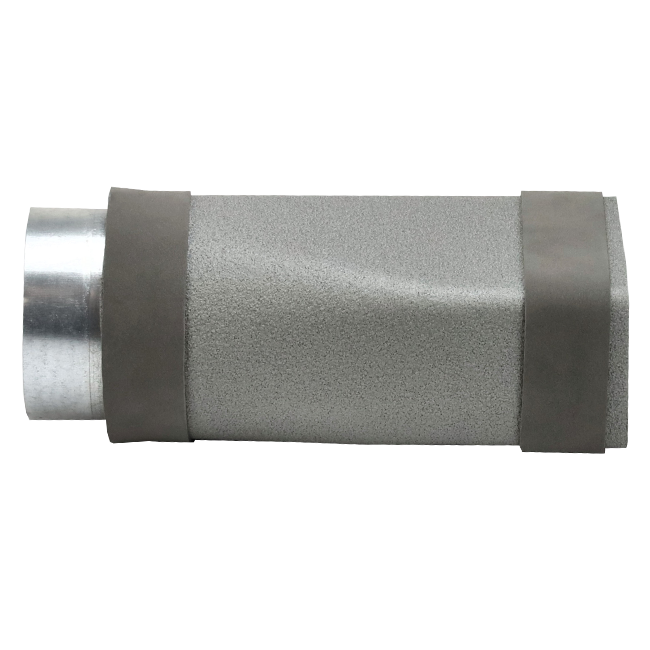

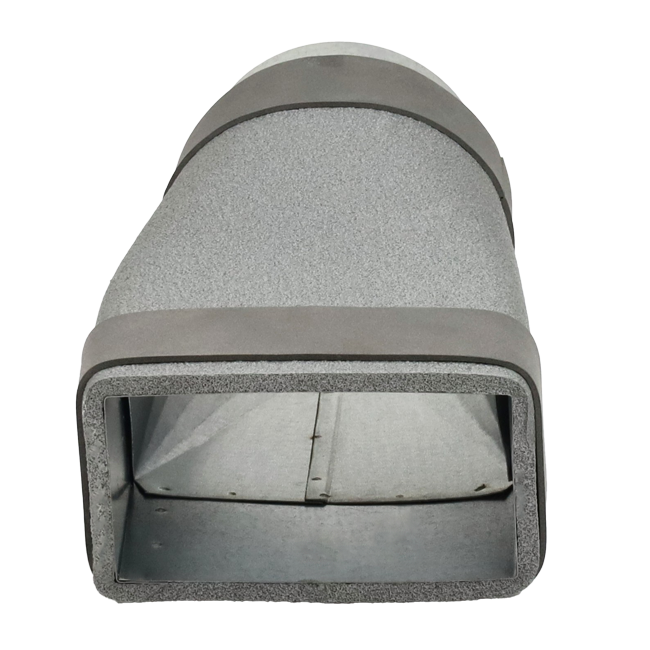

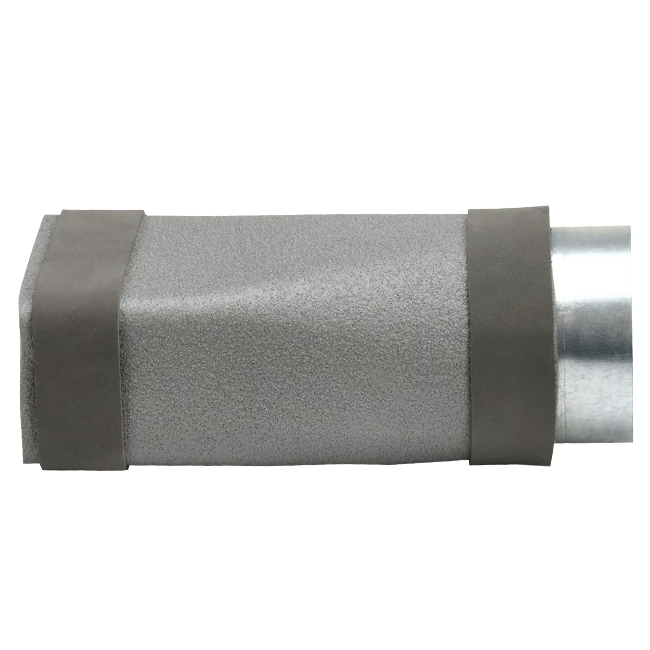

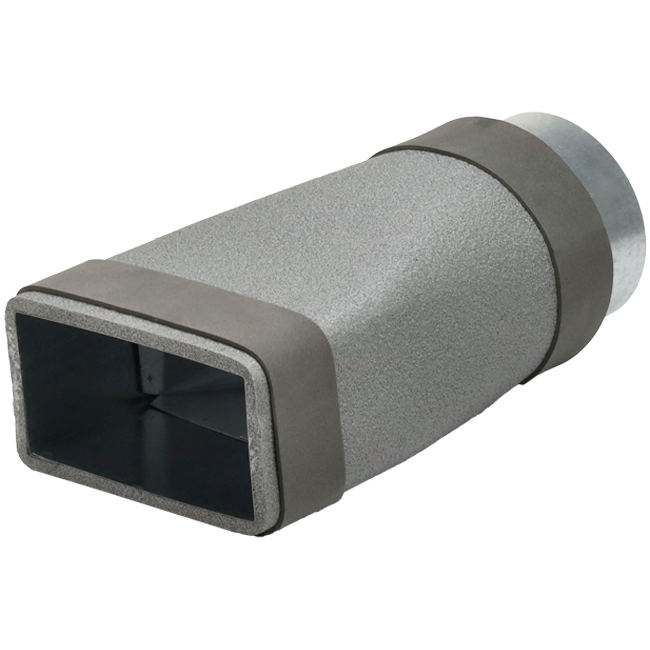

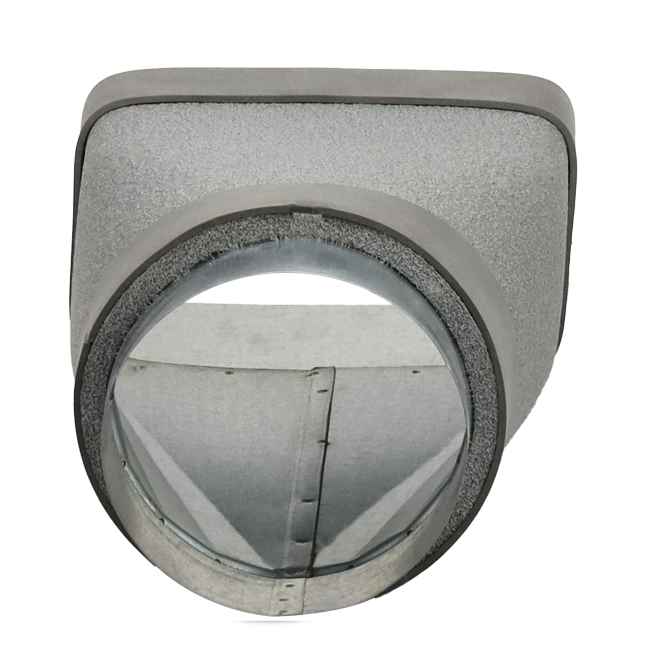

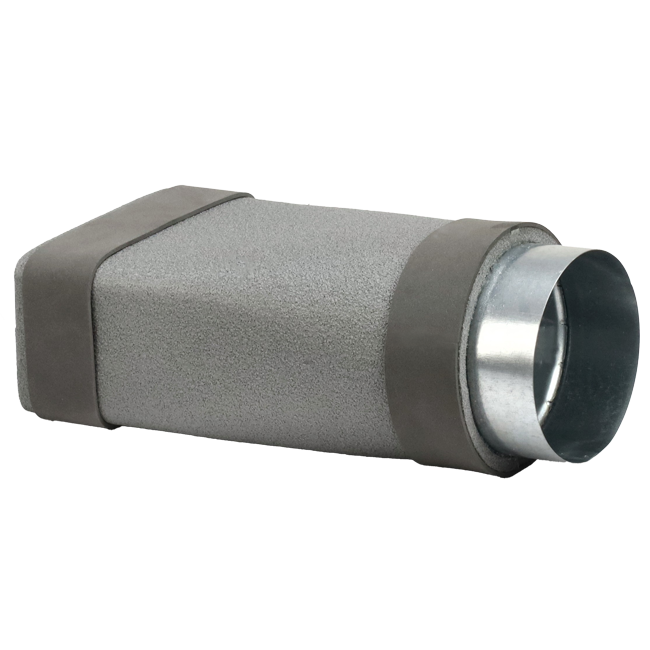

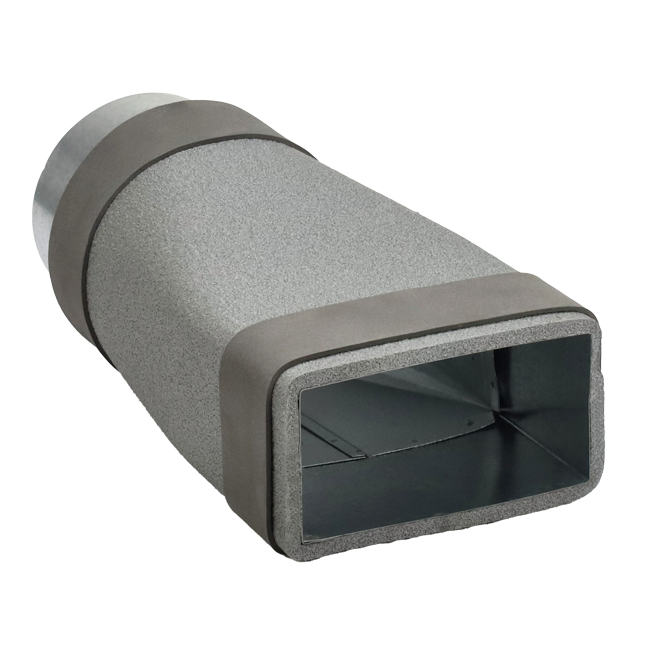

Galvaniserad isolerad övergångsstycke - 170mm x 80mm

Detta galvaniserade isolerade övergångsstycke med måtten 170mm x 80mm har en insatsände som passar direkt över ett kanal, utan att det behövs en extra koppling för att ansluta övergångsstycket till ett infälld kanal.

Infällda kanaler är ventilationskanaler som integreras i ett golv eller i betong för att möjliggöra luftdistribution eller -utsugning i byggnader. Dessa flexibla produkter är designade för att vara osynliga och används ofta i nybyggnads- och renoveringsprojekt. Dessutom kan en infälld kanal användas i väggar, golv och/eller tak. I kombination med en rak infälld kanal och olika tillbehör kan en ventilationskanal anläggas enligt önskemål. Det finns både runda och rektangulära infällda kanaler. Några fördelar med infällda kanaler är: effektiv luftström, platsbesparing, ljudreduktion och flexibilitet i designen.

Produktspecifikationer

Våra isolerade infällda luftkanaler är speciellt designade för användning i bostadsbyggande och golv som är likvärdiga med bostadsbyggande. Dessutom är dessa hållbara produkter tillverkade av högkvalitativt galvaniserat stål. Detta stål är försett med en korrosionsskyddande zinkbeläggning, applicerad enligt den pålitliga Sendzimir-processen, där en tvåsidig zinkbeläggning appliceras. Detta garanterar ett robust och hållbart skydd mot korrosion, i enlighet med standarderna NEN-EN 10346 och NEN-EN 10143.

Beroende på måtten av luftkanalen väljer vi den mest lämpliga plåttjockleken för att säkerställa styrka och funktionalitet. För infällda kanaler i måttet 170x80 mm används en plåttjocklek av 0,5 mm, medan de större måtten som 220x80 mm och 300x80 mm utförs i en 0,6 mm plåt. Tvärförbindelserna i rektangulära infällda kanaler utförs som skjutförbindelser, där en koppling används. Dessa förbindelser fästs ordentligt med självborrande skruvar. För att förhindra att vatten eller cement tränger in i luftkanalen, avslutas förbindelserna med PVC-tejp. Långförbindelser utförs i en flänsförbindelse eller punkt-svetsförbindelse. Dessa egenskaper gör våra galvaniserade infällda luftkanaler till ett pålitligt val för byggprojekt där hållbarhet och kvalitet står i fokus.

Varumärke:	Econox
Kategori	Thermoduct rektangulär ventilationskanal 170x80mm
GTIN	8719544284778
Tillverkarens artikelnummer	10064047
Artikelnummer	10064047

Specifikationer

Kategori kod	204
Anslutning 1	Insteekeind
Anslutning 2	Insteekeind
Längd	156 mm
Modell	Externally insulated duct
Design form	Centric
Working length connection 1	128 mm
Working length connection 2	100 mm
Air tightness class according to EN 1751	C
Outer surface protection	Sendzimir galvanised
Embeddable in concrete	Ja
Inner surface protection	Sendzimir galvanised
Nominal duct width connection 1	172 mm
Nominal duct height connection 1	82 mm
Material duct	Steel
Material quality duct	Other
Pressed	Nej
Wall thickness duct	0.5 mm
Connection type connection 2	Round air duct
Production method	Longitudinal rebated joint
Insulation thickness	9 mm
Outside colour	Grey
Nominal duct diameter, connection 2	150 mm
Length of connection 1	28 mm
Length of connection 2	150 mm
Connection type connection 1	Rectangular air duct
Material insulation	Other
