Positiva egenskaper

Laserskuren
Styrelsens anslutning
Anslutningsdiameter 150

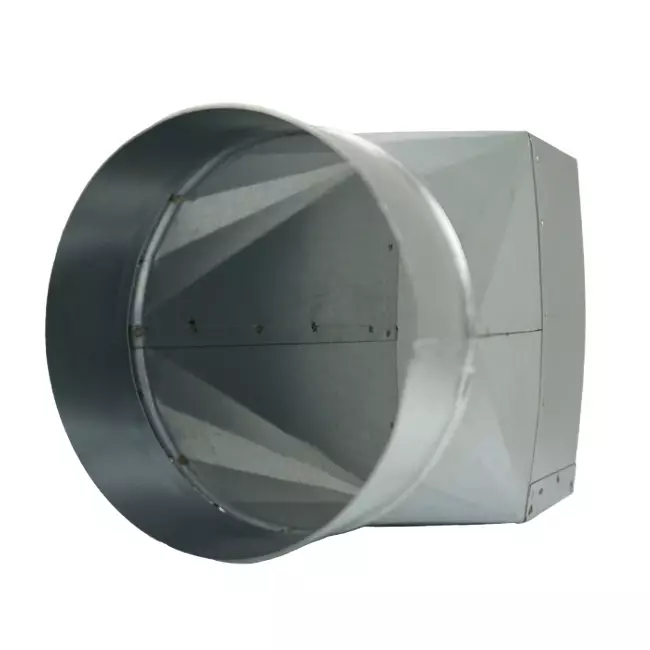

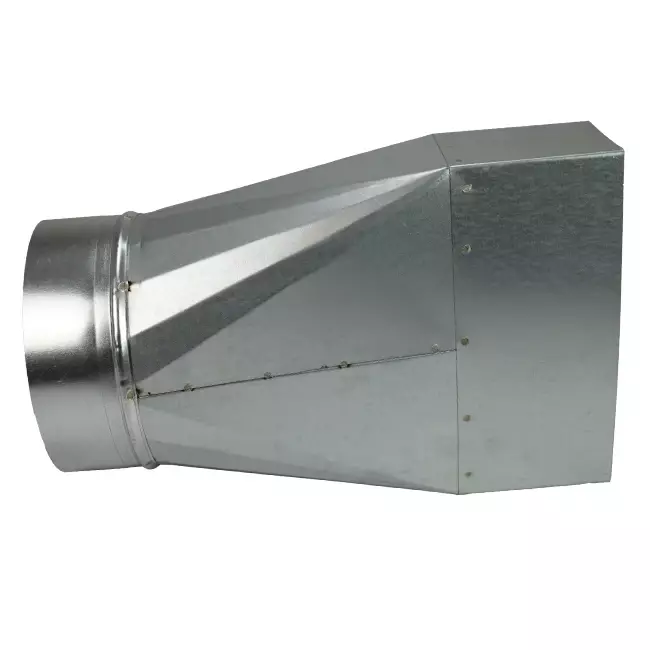

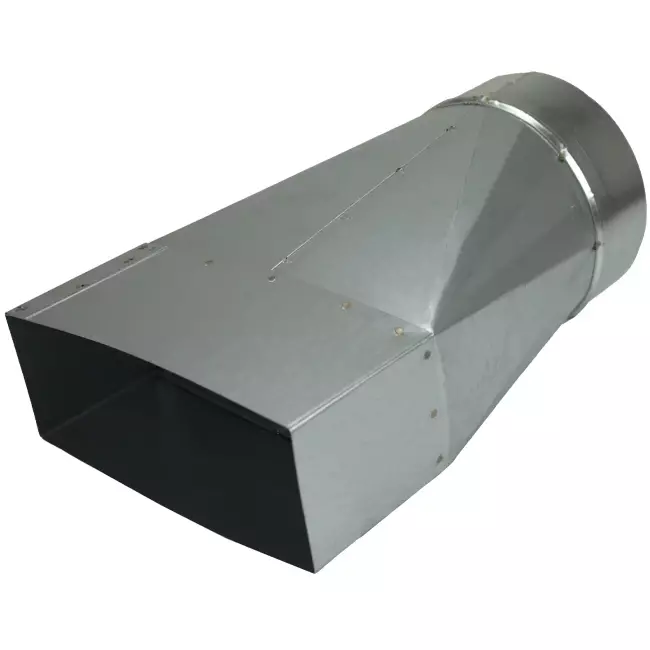

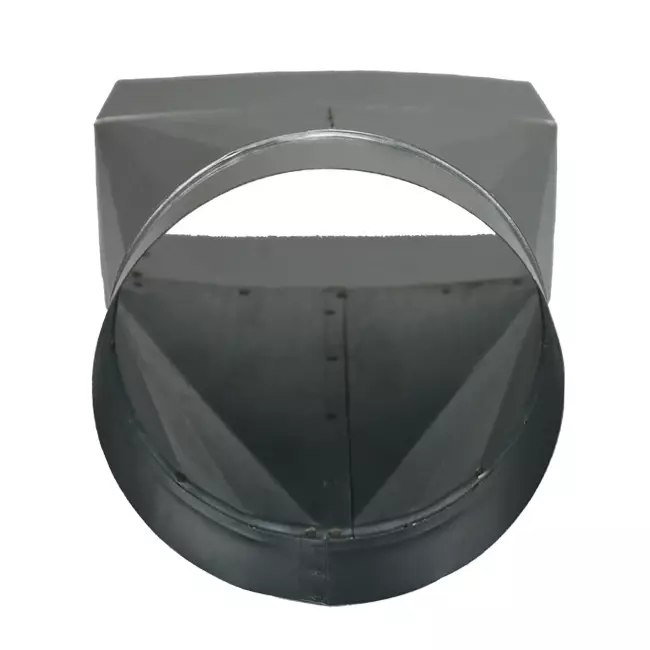

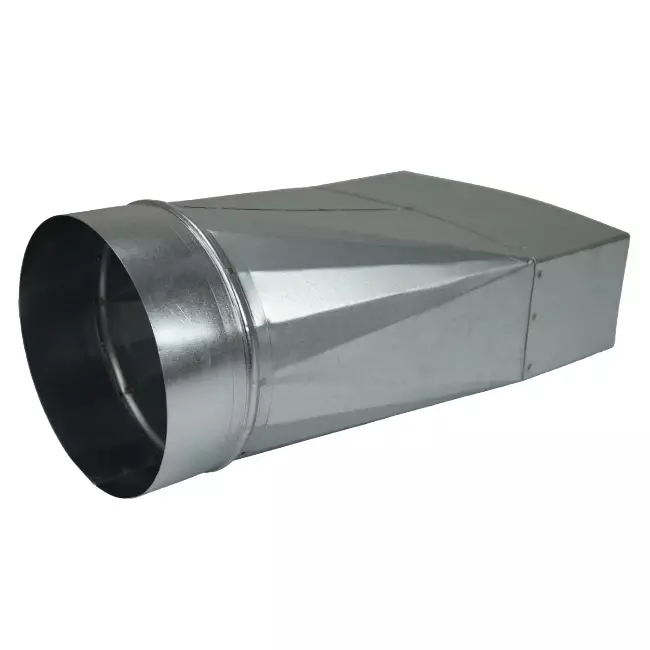

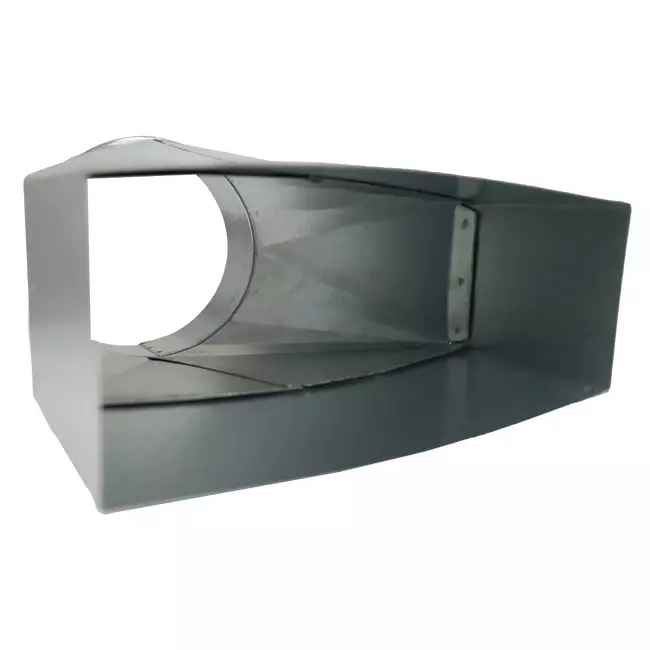

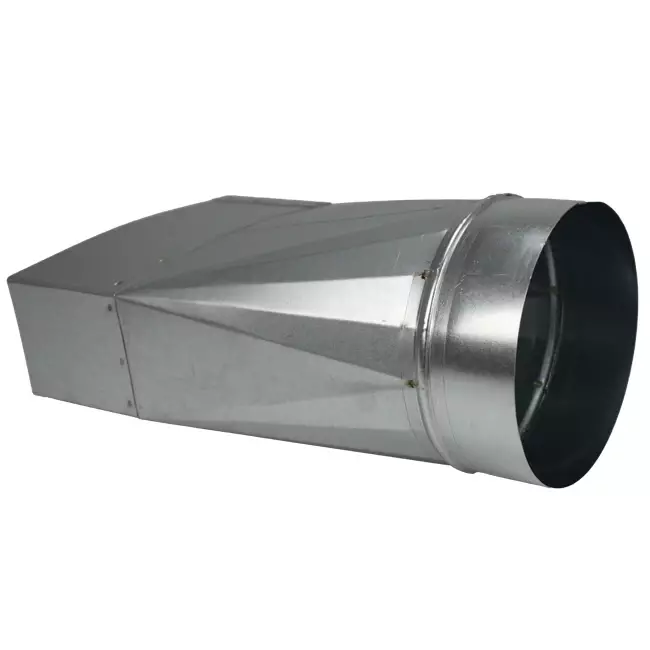

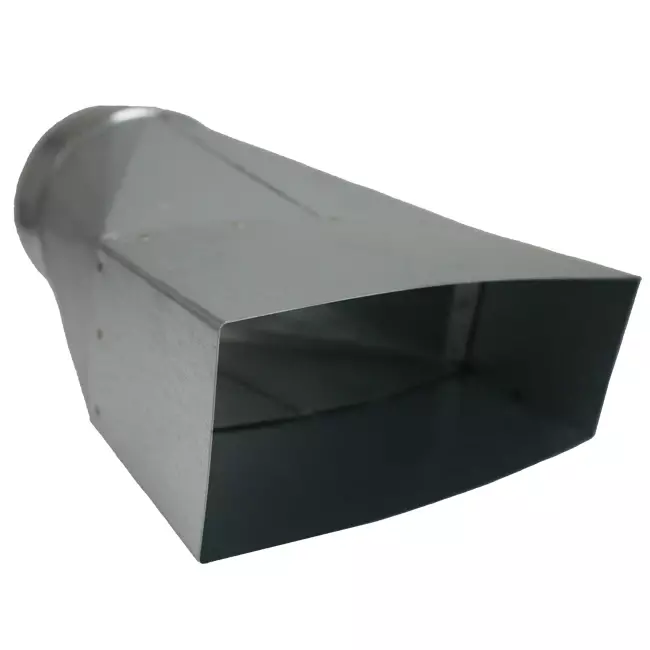

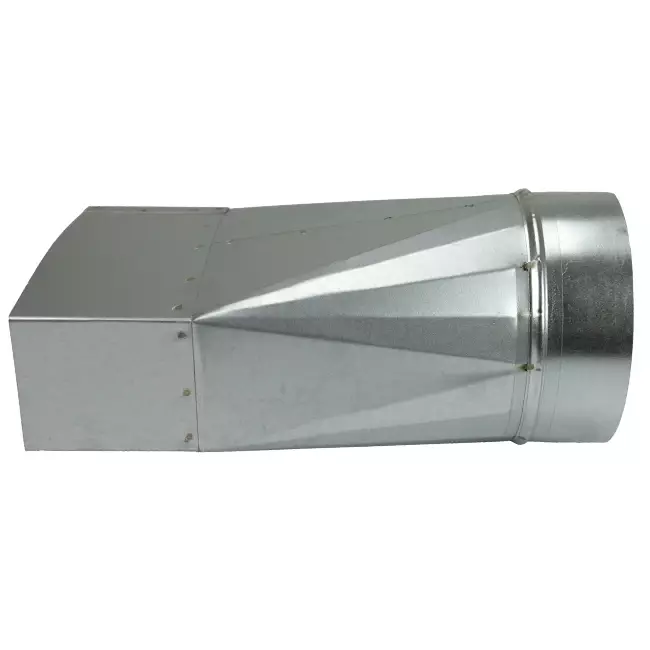

Galvaniserad övergångsstycke 170x80 mm

Detta galvaniserade övergångsstycke med måtten 170x80 mm har en insatsände som passar över ett kanal utan att ett extra anslutningsstycke behövs för att koppla övergången till ett infälld kanal.

Infällda kanaler är ventilationskanaler som integreras i golv eller betong för att möjliggöra luftdistribution eller -utsugning i byggnader. Dessa flexibla produkter är designade för att vara osynliga och används ofta i nybyggnads- och renoveringsprojekt. Vidare kan en infälld kanal användas i väggar, golv och/eller tak. I kombination med en rak infälld kanal och olika tillbehör kan ett ventilationssystem anläggas enligt önskemål. Det finns både runda och rektangulära infällda kanaler. Några fördelar med infällda kanaler är: effektiv luftflöde, platsbesparande, ljudreduktion och flexibilitet i designen.

Produktspecifikationer

Våra infällda luftkanaler är speciellt designade för användning i bostadsbyggande och golv som är jämförbara med bostadsbyggande. Dessutom är dessa hållbara produkter tillverkade av högkvalitativt galvaniserat stål. Detta stål är försett med en korrosionsskyddande zinkbeläggning, applicerad enligt den pålitliga Sendzimir-processen, där en tvåsidig zinkbeläggning appliceras. Detta garanterar ett robust och hållbart skydd mot korrosion, i enlighet med standarderna NEN-EN 10346 och NEN-EN 10143.

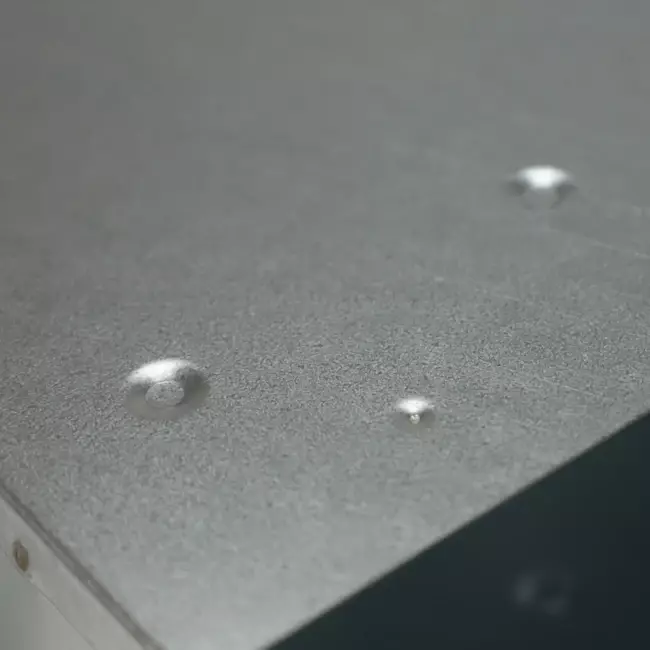

Beroende på måtten på luftkanalen väljer vi den mest lämpliga plåttjockleken för att säkerställa styrka och funktionalitet. För infällda kanaler i storleken 170x80 mm används en plåttjocklek på 0,5 mm, medan större storlekar som 220x80 mm och 300x80 mm utförs i en 0,6 mm plåt. Tvärförbindningarna i rektangulära infällda kanaler utförs som skjutförbindningar, där ett kopplingsstycke används. Dessa förbindningar fästs ordentligt med självborstande skruvar. För att förhindra att vatten eller cement tränger in i luftkanalen, avslutas förbindningarna med PVC-tejp. Längdförbindningar utförs i en fältskarv eller punktlasförbindning. Dessa egenskaper gör våra galvaniserade infällda luftkanaler till ett pålitligt val för byggprojekt där hållbarhet och kvalitet står i fokus.

Varumärke:	Econox
Kategori	Rektangulär ventilationskanal 170x80mm
GTIN	8719544284747
Tillverkarens artikelnummer	10064027
Artikelnummer	10064027

Specifikationer

Kategori kod	179
Anslutning 1	Insteekeind
Anslutning 2	Insteekeind
Längd	156 mm
Modell	Uninsulated duct
Design form	Centric
Working length connection 1	128 mm
Working length connection 2	100 mm
Air tightness class according to EN 1751	C
Outer surface protection	Sendzimir galvanised
Embeddable in concrete	Ja
Inner surface protection	Sendzimir galvanised
Nominal duct width connection 1	172 mm
Nominal duct height connection 1	82 mm
Material duct	Steel
Material quality duct	Other
Pressed	Nej
Wall thickness duct	0.5 mm
Connection type connection 2	Round air duct
Production method	Longitudinal rebated joint
Outside colour	Zinc
Nominal duct diameter, connection 2	150 mm
Length of connection 1	28 mm
Length of connection 2	150 mm
Connection type connection 1	Rectangular air duct
