Belimo pluggbar hjälpbrytare 2x växlingskontakt - S1A

Belimo påsättningshjälpbrytare 2x växlingskontakt - S1A

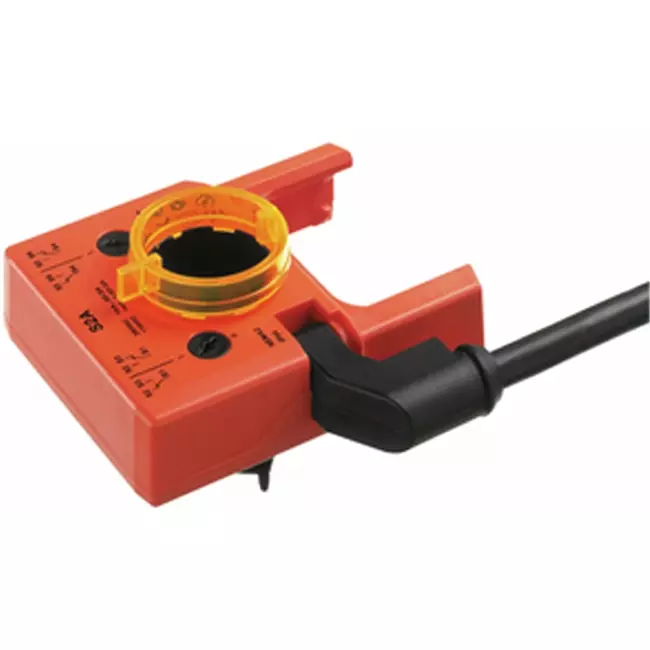

Belimo S2A hjälpbrytare är en kompakt expansionsmodul för spjäll- och roterande ställdon som enkelt låter dig lägga till extra brytfunktioner eller positionsåterkopplingar. Modulen registrerar ställdonspositionen och översätter den till elektriska brytpunkter. Detta gör att du till exempel kan övervaka ventilationslägen, styra installationer eller skicka signaler till ett fastighetssystem. Tack vare direktkopplingen till ställdonet fungerar brytningen exakt över hela rörelseområdet.

Fördelar och funktioner

• Dubbla kretsar: två potentialfria växlingskontakter möjliggör flera samtidiga signaler eller brytfunktioner
• Flexibel inställning: fritt justerbara brytpunkter över hela området ger maximal flexibilitet vid reglering och övervakning
• Direkt återkoppling: mekanisk koppling till ställdonet säkerställer pålitliga och exakta brytpunkter
• Enkel kalibrering: visuell inställning med skala gör justering snabb och reproducerbar
• Bred användbarhet: lämplig för både AC och DC spänningar i olika reglertekniska applikationer
• Snabb anslutning: förkabelad med 1 meter kabel för en överskådlig och effektiv installation

Prestanda och praktisk användning

I praktiken erbjuder hjälpbrytaren en stabil och precis brytfunktion oavsett ställdonsposition. De justerbara brytpunkterna från 0 till 100 % slaglängd ger fullständig kontroll över när en signal ska skickas. Detta är särskilt värdefullt för luftspjäll och regleringsspjäll där exakt positionsåterkoppling är avgörande för en väl fungerande anläggning. Brytkapaciteten upp till 3 A och stöd för både låga och högre spänningar gör modulen lämplig för olika regler- och signalapplikationer. Den mekaniska överföringen översätter positionen direkt utan fördröjning eller avvikelse.

Installation, underhåll och tillämpningar

Hjälpbrytaren monteras direkt på ställdonet via klämring eller positionsindikator, vilket eliminerar behovet av extra monteringsbeslag. Ledningsspåren säkerställer korrekt och tät placering, vilket bidrar till skyddsklass IP54. Vid installation justeras brytpunkterna enkelt med rattarna samtidigt som aktuell position är visuellt avläsbar. Enheten är underhållsfri och designad för långvarig användning under varierande förhållanden med ett temperaturintervall från -30 till +50 °C. Detta gör hjälpbrytaren väl lämpad för HVAC-applikationer inom kommersiella och industriella byggnader där tillförlitlighet och enkel integration är centrala.
