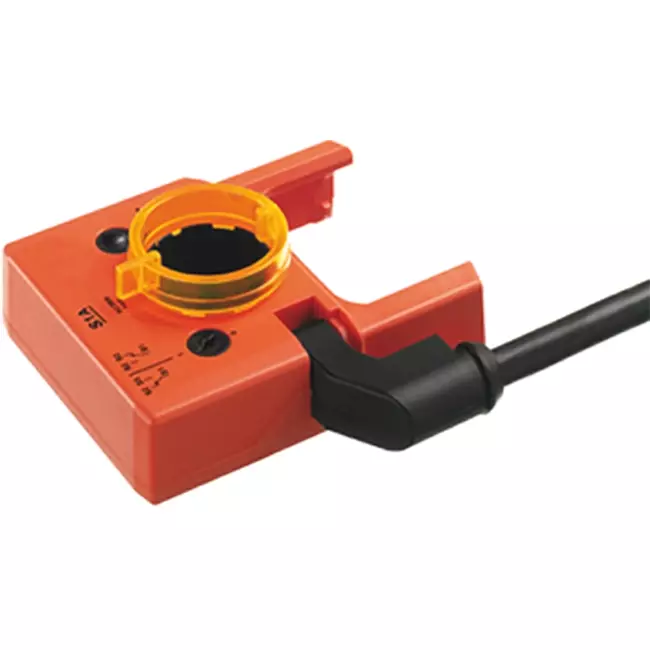

Belimo pluggbar hjälpbrytare 1x växlingskontakt - S1A

Belimo påstickbar hjälpbrytare 1x växelkontakt - S1A

Belimo S1A är en hjälpbrytare för spjäll- och roterande ställdon, som enkelt lägger till en brytar- eller positionsfeedbackfunktion till en befintlig ställdon. Modulen kopplas mekaniskt på klämringen eller positionsindikeringen på ställdonet och omvandlar den aktuella positionen direkt till en elektrisk brytsignal. På så sätt kan du övervaka ventilationslägen, styra anläggningar eller vidarebefordra en signal till ett fastighetsautomationssystem utan behov av en extra positionssensor. Brytpunkten är fritt justerbar över hela ställdons rörelseomfång.

Fördelar och funktioner

• Justérbar brytpunkt: brytpunkten kan fritt ställas in från 0 till 100 % av rörelseomfånget, vilket ger maximal flexibilitet i reglering och övervakning
• Direkt mekanisk koppling: ställdonets position omvandlas utan fördröjning eller avvikelse till en elektrisk brytsignal
• Brett spänningsområde: växelkontakten (SPDT) är lämplig för både AC och DC-spänningar, från 5 V DC upp till 250 V AC, vilket möjliggör användning i olika installationer
• Visuell avläsning: den aktuella brytaren är alltid direkt avläsbar, vilket förenklar inställning och kontroll
• Förkabelad: brytaren levereras med en anslutningskabel på 1 meter för en överskådlig och snabb installation

Precision i brytning över hela rörelseomfånget

Hjälpbrytaren levererar en stabil och pålitlig brytsignal oavsett ställdonets vridvinkel. Brytförmågan är upp till 3 A vid växelspänning och 0,5 A vid induktiv belastning, vilket gör modulen lämplig för ett brett spektrum av signal- och styrkretsar. Hjälpbrytaren ger en brytövergång per inställning, där pilindikatorn på vridknappen alltid visar aktuell brytposition. Detta gör inställning enkel och reproducerbar, även vid återinstallation eller byte.

Installation, underhåll och användningsområden

Hjälpbrytaren monteras direkt på ställdonet via klämringen (spjällställdon) eller positionsindikeringen (roterande ställdon), utan extra konsoler eller tillbehör. Ledspåren mellan kåpan och brytaren säkerställer en korrekt tätning, vilket bidrar till skyddsklass IP54. Inställning av brytpunkten sker spänningslöst i tre steg: koppla bort drivningen med den manuella överstyrningsknappen, vrid ställdonet till önskat läge och justera därefter hjälpbrytarens vridknapp till önskad brytriktning. Enheten är underhållsfri och fungerar tillförlitligt i en omgivningstemperatur från -30 till +50 °C. Hjälpbrytaren är därmed lämplig för HVAC-applikationer både inom fastigheter och industri, där positionsövervakning eller brytarfeedback är en central del i reglertekniken.
