Positiva egenskaper

2-faldig mätning
Mätområde T: -20 till +80°C
Fyra justerbara mätområden
IP65 skyddsklass

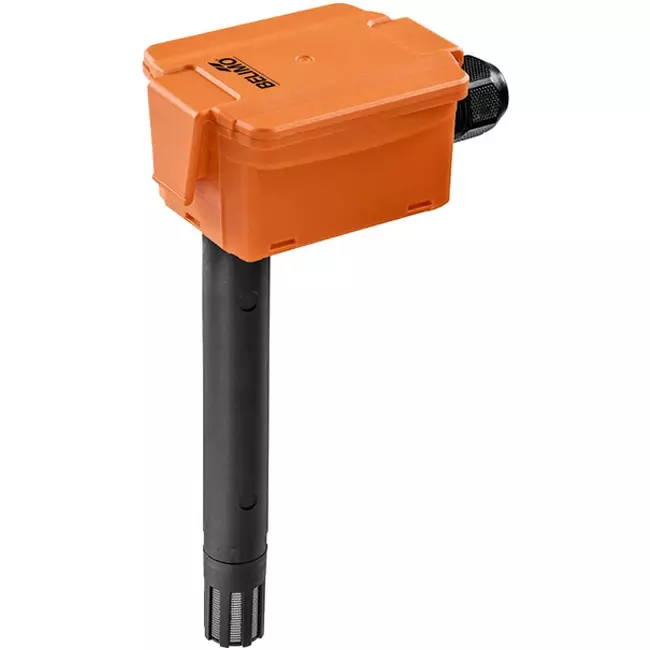

Belimo kanalgivare för luftfuktighet och temperatur - sond 140 mm - 22DTH-11M

Belimo 22DTH-11M är en kanalgivare för samtidig mätning av relativ luftfuktighet och temperatur i luftkanaler. Förutom fuktighet kan även absolut luftfuktighet, daggpunkt eller entalpi väljas som utgångssignal. Givaren har två integrerade analoga utgångar (0-10 V) och fyra justerbara mätområden via en jumper. Tack vare det robusta kapslingsskyddet IP65/NEMA 4X är givaren lämplig för användning i krävande miljöer. Det kapacitiva polymer-sensorelementet med rostfri stålnätfilter säkerställer stabil och noggrann mätning.

Fördelar och funktioner

Flera mätvärden i en och samma givare: Mäter samtidigt temperatur och fuktighet med möjlighet att ställa in utgångssignalen till relativ fuktighet, absolut fuktighet, daggpunkt eller entalpi utan behov av extra givare.
Fyra justerbara mätområden: Temperaturens mätområde kan enkelt ställas in via en jumper, med fyra valbara områden från -40 till +80°C, anpassade efter den specifika applikationen.
Två analoga utgångar: De två integrerade utgångarna kan ställas in på 0-5 V eller 0-10 V via jumper, vilket gör givaren kompatibel med i princip alla befintliga reglerdon.
Kapacitiv polymersensor med rostfritt stål-filter: Sensor-elementet skyddas av ett filter i rostfri stålnät, vilket ökar livslängd och mätstabilitet i kanalapplikationer.
IP65 / NEMA 4X kapslingsklass: Fullständigt skyddad mot damm och vattenstrålar, lämplig för användning i tekniska utrymmen och industrimiljöer.
Brett mätområde: Fuktighet kan mätas från 0 till 100 % RH och temperatur från -20 till +80°C (fabriksinställt), med tre alternativa mätområden inställbara via jumper.

Installation, underhåll och tillämpningar

Givaren monteras i kanalväggen med den medföljande monteringsflänsen. Sonden på 140 mm når tillräckligt långt in i kanalen för en representativ mätning. Elektrisk anslutning sker via ett avtagbart anslutningsplintblock (max 2,5 mm²) med kabelskruv och dragavlastning. Mätområde och utgångssignal ställs in via jumper på givarkortet. Kanalgivaren är lämpad för centrala luftbehandlingsaggregat, luftkanaler och klimatanläggningar i kommersiella och industriella byggnader där pålitlig fuktighets- och temperaturmätning krävs.

Praktisk information

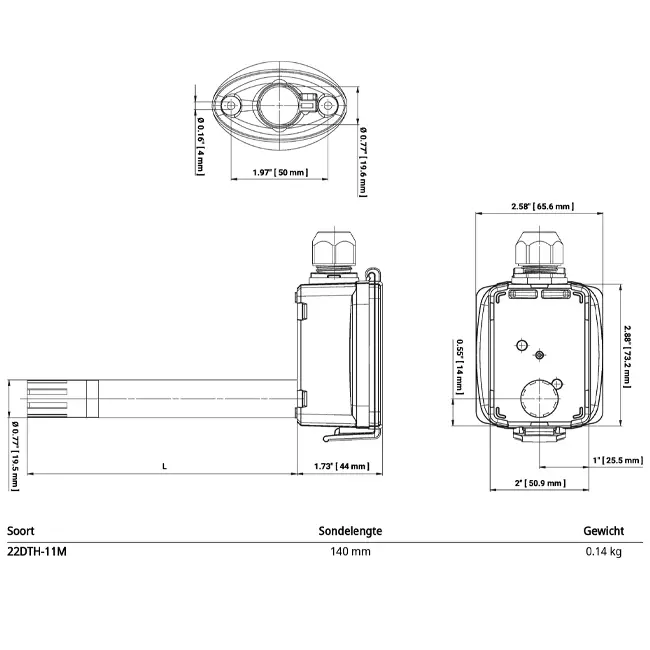

Givaren har en sond med en längd på 140 mm och en diameter på 19,5 mm, anpassad för montering i standardluftkanaler. Det robusta orange huset är tillverkat av UV-beständigt polykarbonat med NBR-packning och väger 0,14 kg. Medietemperaturen får inte överstiga 80°C och maximal lufthastighet är 12 m/s. Nominell spänning är AC/DC 24 V.

Varumärke:	Belimo
Kategori	Sensorer och styrenheter
GTIN	7630498101168
Tillverkarens artikelnummer	22DTH-11M
Artikelnummer	23010047

Specifikationer

Kategori kod	101
With mounting material	Ja
Suitable for wall mounting	Nej
Suitable for ceiling mounting	Nej
Suitable for duct mounting	Ja
Suitable for tube mounting	Nej
Suitable for air	Ja
Suitable for liquids	Nej
Suitable for gases	Nej
With housing	Ja
Cover attachment	Screwed
Sensor element inside housing	Nej
Sensor element outside housing	Ja
Fixed cable to sensor	Nej
Sensor length	140 mm
Insert length	140 mm
Diameter sensor element	19.5 mm
Material element	Stainless steel
Technology	Capacitive polymer sensor
Active temperature measurement	Ja
Passive temperature measurement	Nej
Average temperature measuring	Nej
Number of measuring points	1
Measurement of CO2	Nej
Measurement of VOC	Nej
Measurement of relative air humidity	Ja
Measurement of absolute air humidity	Ja
Enthalpy measurement	Ja
Measurement of dewpoint	Ja
Particulate matter measurement (PM)	Nej
Temperature measuring range (min)	-20 °C
Temperature measuring range (max)	79 °C
Number of measuring ranges	4
Offset setting possible	Ja
Trend representation	Nej
Error registration possible	Nej
Sensor type	Other
Tolerance	2 %
Potentiometer with adjustment knob	Nej
Supporting protocol for BACnet	Nej
Supporting protocol for Modbus	Nej
Supporting protocol for MP (multi point)	Nej
Supporting protocol for KNX	Nej
LoRa technology	Nej
NFC (Near Field Communication)	Nej
Bluetooth	Nej
Wi-Fi-compatible	Nej
Standby push button	Nej
Wireless	Nej
With display	Nej
Type of power supply	Power cord
Type of electric connection	Terminal board
Rated supply voltage AC (min)	24 V
Rated supply voltage AC (max)	24 V
Rated supply voltage DC (min)	24 V
Rated supply voltage DC (max)	24 V
Number of output signals	2
Number of output ranges 0 V ... 5 V	2
Number of output ranges 0 V ... 10 V	2
Max. ambient humidity (non-condensing)	95 %
Ambient temperature (min)	-35 °C
Ambient temperature (max)	50 °C
Explosion-proof	Nej
Degree of protection (IP)	IP65
Housing height	50.9 mm
Housing width	73.2 mm
Housing depth	65.6 mm
Housing colour	Orange
Compatible with Apple HomeKit	Nej
Compatible with Google Assistant	Nej
Compatible with Amazon Alexa	Nej
IFTTT support available	Nej
Scope of application	Duct
