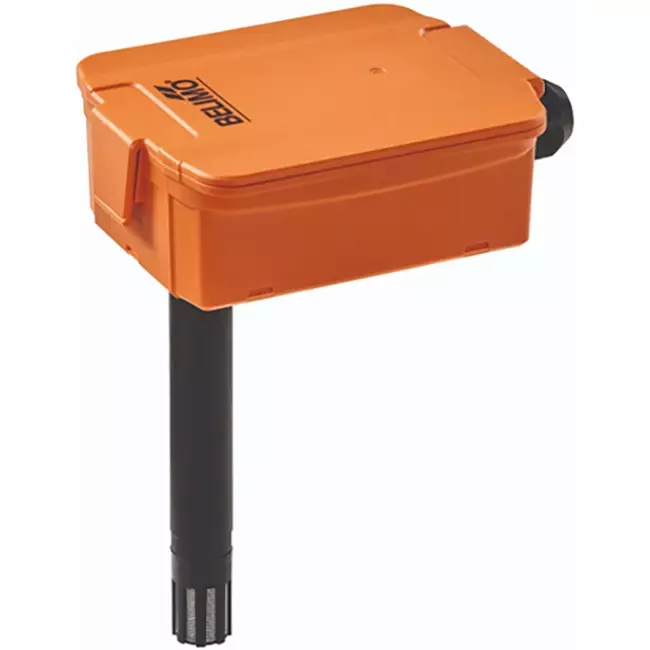

Belimo 22DTH-15M är en kanalsensor för samtidig mätning av relativ fuktighet och temperatur i luftkanaler. Förutom fuktighet kan även absolut luftfuktighet, daggpunkt eller entalpi väljas som utsignal. Sensorn har Modbus RTU-kommunikation och två integrerade analoga utgångar (0-10 V). Tack vare det robusta IP65/NEMA 4X-höljet är sensorn lämpad för användning i krävande miljöer. Det kapacitiva polymerelementet med filter i rostfritt stålnät säkerställer stabil och noggrann mätning.
Sensorn monteras i luftkanalens vägg via den medföljande monteringsflänsen. Sonden på 140 mm når tillräckligt långt in i kanalen för en representativ mätning. Elektrisk anslutning sker via ett avtagbart anslutningsplintblock (max 2,5 mm²) med kabelgenomföring och dragavlastning. Konfiguration av mätområden och utsignaler kan göras via Modbus eller via Belimo Duct Sensor Assistant App i kombination med den valfria Bluetooth-dongeln. Kanalsensorn är lämplig för centrala ventilationsaggregat, luftkanaler och klimatanläggningar i kommersiella och industriella byggnader där pålitlig fuktighets- och temperaturmätning krävs.

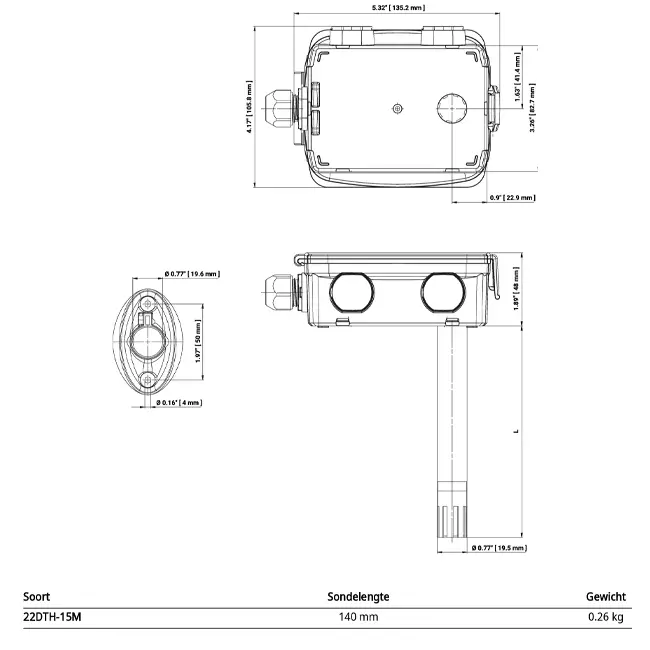

Sensorn är försedd med en sond med längd 140 mm och diameter 19,5 mm, lämplig för montering i standard luftkanaler. Det robusta orangea höljet är tillverkat av UV-beständig polykarbonat med NBR-tätning och väger 0,26 kg. Medietemperaturen får maximalt vara 80°C och maximal luftflödeshastighet är 12 m/s. Nominell spänning är AC/DC 24 V.
| Varumärke: | Belimo |
| Kategori | Sensorer och styrenheter |
| GTIN | 7630498117909 |
| Tillverkarens artikelnummer | 22DTH-15M |
| Artikelnummer | 23010048 |
| Kategori kod | 101 |
| With mounting material | Ja |
| Suitable for wall mounting | Nej |
| Suitable for ceiling mounting | Nej |
| Suitable for duct mounting | Ja |
| Suitable for tube mounting | Nej |
| Suitable for air | Ja |
| Suitable for liquids | Nej |
| Suitable for gases | Nej |
| With housing | Ja |
| Cover attachment | Screwed |
| Sensor element inside housing | Nej |
| Sensor element outside housing | Ja |
| Fixed cable to sensor | Nej |
| Sensor length | 140 mm |
| Insert length | 140 mm |
| Diameter sensor element | 19.5 mm |
| Material element | Stainless steel |
| Technology | Capacitive polymer sensor |
| Active temperature measurement | Ja |
| Passive temperature measurement | Nej |
| Average temperature measuring | Nej |
| Number of measuring points | 1 |
| Measurement of CO2 | Nej |
| Measurement of VOC | Nej |
| Measurement of relative air humidity | Ja |
| Measurement of absolute air humidity | Ja |
| Enthalpy measurement | Ja |
| Measurement of dewpoint | Ja |
| Particulate matter measurement (PM) | Nej |
| Temperature measuring range (min) | -20 °C |
| Temperature measuring range (max) | 80 °C |
| Dewpoint measuring range (min) | -20 % |
| Dewpoint measuring range (max) | 80 % |
| Number of measuring ranges | 1 |
| Offset setting possible | Ja |
| Trend representation | Nej |
| Error registration possible | Nej |
| Sensor type | Other |
| Tolerance | 2 % |
| Potentiometer with adjustment knob | Nej |
| Supporting protocol for BACnet | Nej |
| Supporting protocol for Modbus | Ja |
| Supporting protocol for MP (multi point) | Nej |
| Supporting protocol for KNX | Nej |
| LoRa technology | Nej |
| NFC (Near Field Communication) | Nej |
| Bluetooth | Ja |
| Wi-Fi-compatible | Nej |
| Standby push button | Nej |
| Wireless | Nej |
| With display | Nej |
| Type of power supply | Power cord |
| Type of electric connection | Terminal board |
| Rated supply voltage AC (min) | 24 V |
| Rated supply voltage AC (max) | 24 V |
| Rated supply voltage DC (min) | 24 V |
| Rated supply voltage DC (max) | 24 V |
| Number of output signals | 2 |
| Number of output ranges 0 V ... 5 V | 2 |
| Number of output ranges 0 V ... 10 V | 2 |
| Max. ambient humidity (non-condensing) | 95 % |
| Ambient temperature (min) | -35 °C |
| Ambient temperature (max) | 50 °C |
| Explosion-proof | Nej |
| Degree of protection (IP) | IP65 |
| Housing height | 105.8 mm |
| Housing width | 135.2 mm |
| Housing depth | 82.7 mm |
| Housing colour | Orange |
| Compatible with Apple HomeKit | Nej |
| Compatible with Google Assistant | Nej |
| Compatible with Amazon Alexa | Nej |
| IFTTT support available | Nej |
| Scope of application | Duct |
