Wavin Ventiza Böj 45 grader PVC oval 235x80 mm horisontell M/S 19710005

Positiva egenskaper

Slagtålig PVC

100% återvinningsbar

Bekväm installation

Lufttäthetsklass ATC1

Wavin Ventiza Böj 45 grader PVC oval 235x80 mm horisontell M/S

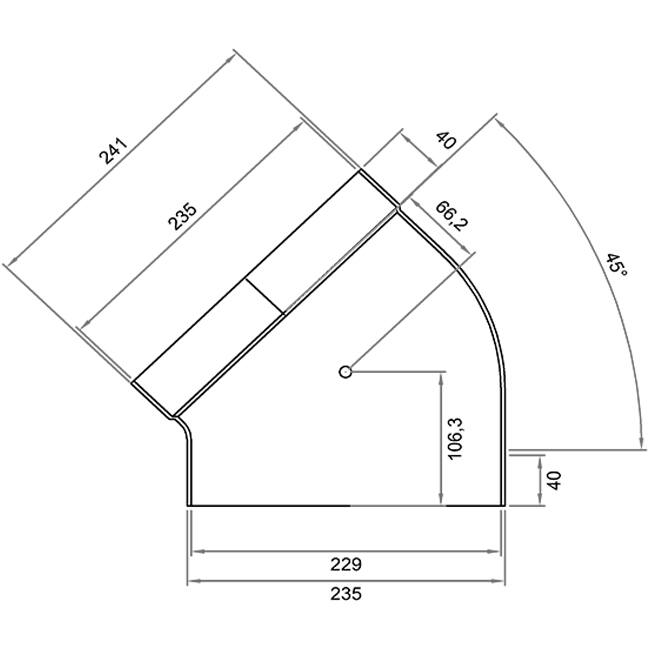

Denna PVC-böj på 45 grader med måtten 235mm x 80mm (oval) har en limhylsa på ena sidan. Detta gör att böjen kan passa direkt över en kanal utan att ett extra kopplingsstycke behövs för att ansluta till den ovala inbyggnadskanalen.

De ovala kanalerna och tillbehören har en installationshöjd på endast 90 mm (kanalhöjd 80 mm). Detta gör systemet lämpligt inte bara för inbyggnadstillämpningar utan också för installation i undertak eller andra begränsade utrymmen. Det robusta slagtåliga PVC-materialet gör dem hållbara och klarar belastningar vid betonggjutning.

Inbyggnadskanaler är ventilationskanaler som integreras i ett golv eller betong för att möjliggöra luftdistribution eller utsugning i byggnader. Dessa flexibla produkter är utformade för att vara osynliga och används ofta i nybyggnads- och renoveringsprojekt. Dessutom kan en inbyggnadskanal användas i väggar, golv och/eller tak. I kombination med en rak inbyggnadskanal och olika tillbehör kan en ventilationskanal installeras enligt önskemål. Det finns både ovala och rektangulära inbyggnadskanaler. Några fördelar med inbyggnadskanaler är: effektiv luftflöde, platsbesparing, ljudreduktion och designflexibilitet.

Kanaler och tillbehör: lufttäthet och hållbarhet

Kanalerna och tillbehören uppfyller den högsta lufttäthetsklassen, ATC1, enligt NEN-EN 17192:2019. Detta innebär att systemet är tre gånger så lufttätt som system med ATC2, vilket motsvarar LUKA lufttäthetsklass D. Denna höga lufttäthet förbättrar både energieffektiviteten och luftkvaliteten.

Fördelar med låg väggsträvhet

Tack vare PVC:s låga väggsträvhet är smutsansamlingen mindre och friktionsförlusterna minimala. PVC har den lägsta väggsträvheten av alla ventilationskanaler, vilket bidrar till ett optimalt luftflöde. Flexibla kanaler har däremot den högsta väggsträvheten, även om de utmärker sig i flexibilitet.

Kategori kod	245
Modell	Other
Material duct	Plastic
Material quality duct	Polyvinyl chloride (PVC)
Wall thickness duct	2.8 mm
Production method	Seamless
Outer surface protection	Untreated
Inner surface protection	Untreated
Perforated inner wall	Nej
Outside colour	Blue
Nominell kanalbredd	242.5 mm
Nominell kanalhöjd	80 mm
Anslutning 1	Glued sleeve
Anslutning 2	Glued end
With push-on profile	Nej
With push-on clamp	Nej
Med förmonterad tätning	Nej
Bend model	Smooth bend
Change of direction	Horizontal
Bend angle	45 °
Bend radius	160 mm
Working length connection 1	66 mm
Working length connection 2	66 mm
Insert length	66 mm
Air tightness class according to EN 1751	D
Embeddable in concrete	Ja
Heat resistance Rd	60 (m²⋅K)/W
Anti-bacterial treatment	Nej
