Positiva egenskaper

Lösning för värme- och ljudreduktion
Laserskuren
Isolatie 9mm
Styrelsens anslutning

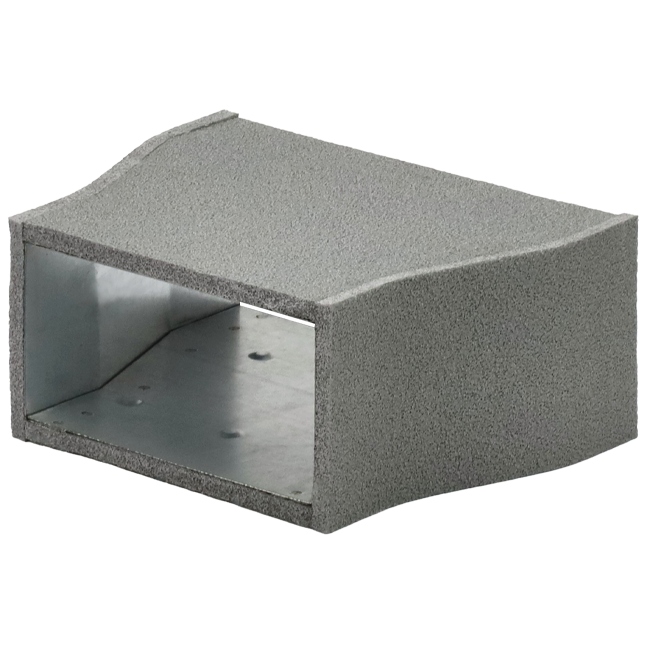

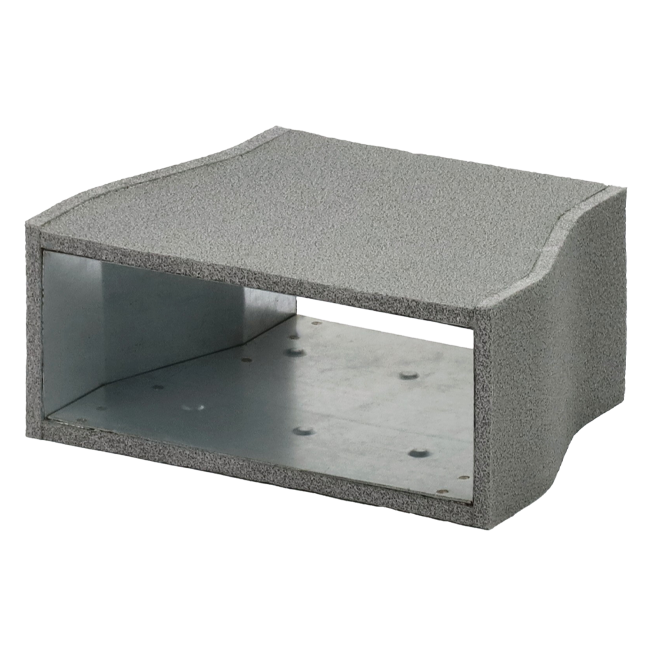

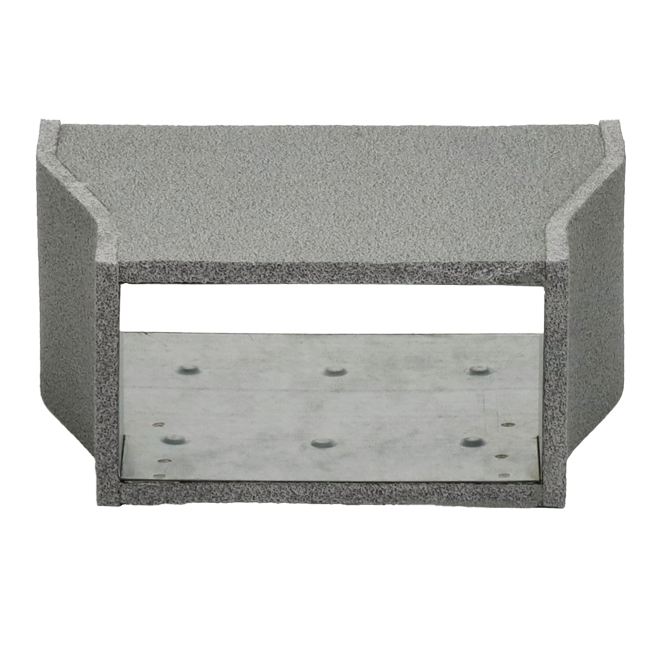

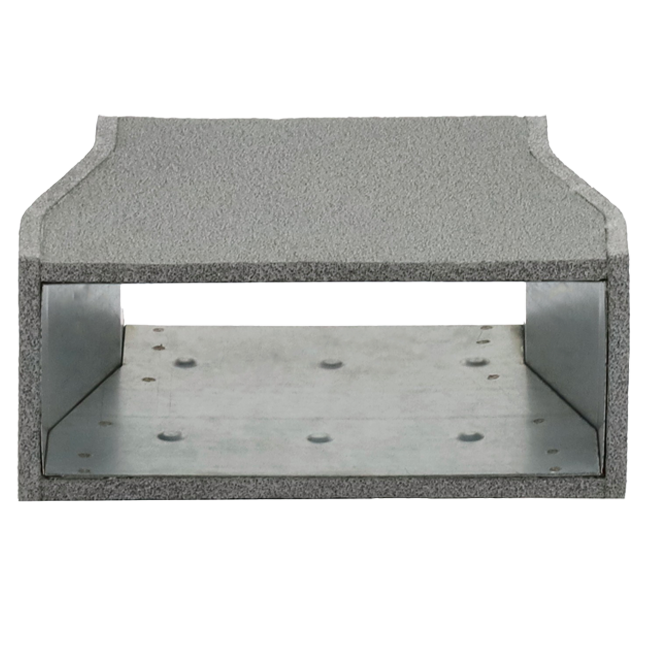

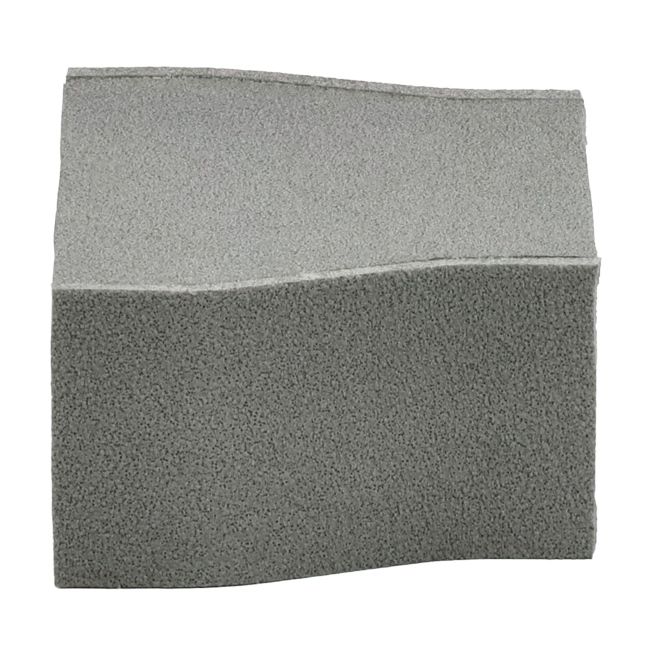

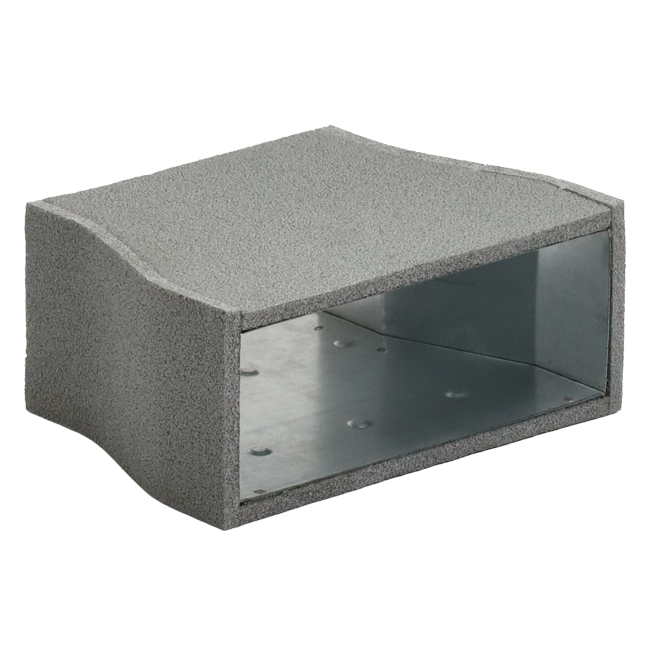

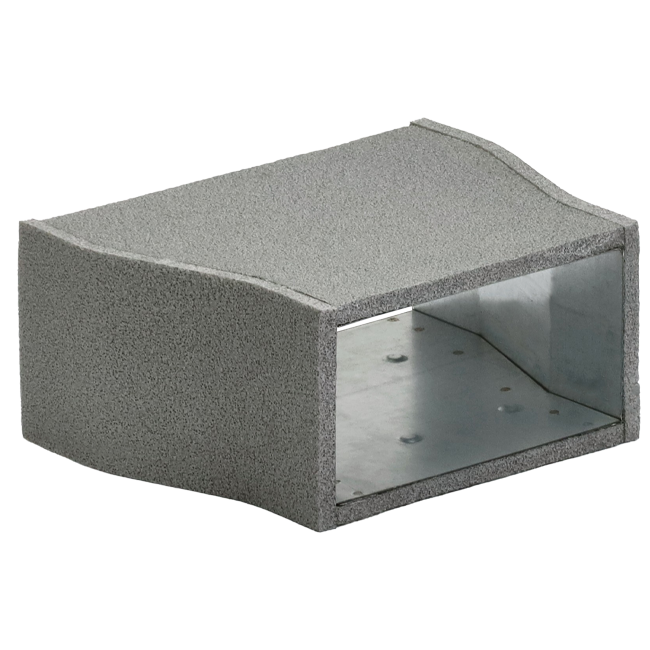

Galvaniserad isolerad övergångsstycke - 220mm x 80mm

Detta galvaniserade isolerade övergångsstycke med måtten 220mm x 80mm har en insatsände som passar direkt över ett kanal, utan att det behövs en extra koppling för att ansluta övergångsstycket till ett infälld kanal.

Infällda kanaler är ventilationskanaler som integreras i ett golv eller i betong för att möjliggöra luftdistribution eller -utsugning i byggnader. Dessa flexibla produkter är designade för att vara osynliga och används ofta i nybyggnads- och renoveringsprojekt. Vidare kan en infälld kanal användas i väggar, golv och/eller tak. I kombination med en rak infälld kanal och olika tillbehör kan ett ventilationssystem anläggas enligt önskemål. Det finns både runda och rektangulära infällda kanaler. Några fördelar med infällda kanaler är: effektiv luftflöde, platsbesparing, ljudreduktion och flexibilitet i designen.

Produktspecifikationer

Våra isolerade infällda luftkanaler är speciellt designade för användning i bostadsbyggande och golv som är jämförbara med bostadsbyggande. Dessutom är dessa hållbara produkter tillverkade av högkvalitativt galvaniserat stål. Detta stål är försett med en korrosionsskyddande zinkbeläggning, applicerad enligt den pålitliga Sendzimir-processen, där en tvåsidig zinkbeläggning appliceras. Detta garanterar ett robust och hållbart skydd mot korrosion, i enlighet med standarderna NEN-EN 10346 och NEN-EN 10143.

Beroende på måtten på luftkanalen väljer vi den mest lämpliga plåttjockleken för att säkerställa styrka och funktionalitet. För infällda kanaler i storleken 170x80 mm används en plåttjocklek på 0,5 mm, medan de större måtten som 220x80 mm och 300x80 mm utförs i en plåttjocklek på 0,6 mm. Tvärförbindningarna i rektangulära infällda kanaler är utförda som skjutförbindningar, där en koppling används. Dessa förbindningar fästs ordentligt med självborande skruvar. För att förhindra att vatten eller cement tränger in i luftkanalen, avslutas förbindningarna med PVC-tejp. Längdförbindningar utförs i en flänsförbindning eller punkt-svetsförbindning. Dessa egenskaper gör våra galvaniserade infällda luftkanaler till ett pålitligt val för byggprojekt där hållbarhet och kvalitet är i fokus.

Varumärke:	Econox
Kategori	Thermoduct rektangulär ventilationskanal 170x80mm
GTIN	8719544284808
Tillverkarens artikelnummer	10064049
Artikelnummer	10064049

Specifikationer

Kategori kod	204
Anslutning 1	Insteekeind
Anslutning 2	Insteekeind
Längd	180 mm
Modell	Externally insulated duct
Design form	Centric
Working length connection 1	45 mm
Working length connection 2	45 mm
Air tightness class according to EN 1751	C
Outer surface protection	Sendzimir galvanised
Embeddable in concrete	Ja
Inner surface protection	Sendzimir galvanised
Nominal duct width connection 2	172 mm
Nominal duct height connection 2	82 mm
Nominal duct width connection 1	222 mm
Nominal duct height connection 1	82 mm
Material duct	Steel
Material quality duct	Other
Pressed	Nej
Wall thickness duct	0.5 mm
Connection type connection 2	Rectangular air duct
Production method	Longitudinal rebated joint
Insulation thickness	9 mm
Outside colour	Grey
Length of connection 1	90 mm
Length of connection 2	90 mm
Connection type connection 1	Rectangular air duct
Material insulation	Other
