Positiva egenskaper

Kanal Ø 200 mm
Med SAFE-tätning
Gren till Ø 200 mm
Lufttäthetsklass D, ATC 2

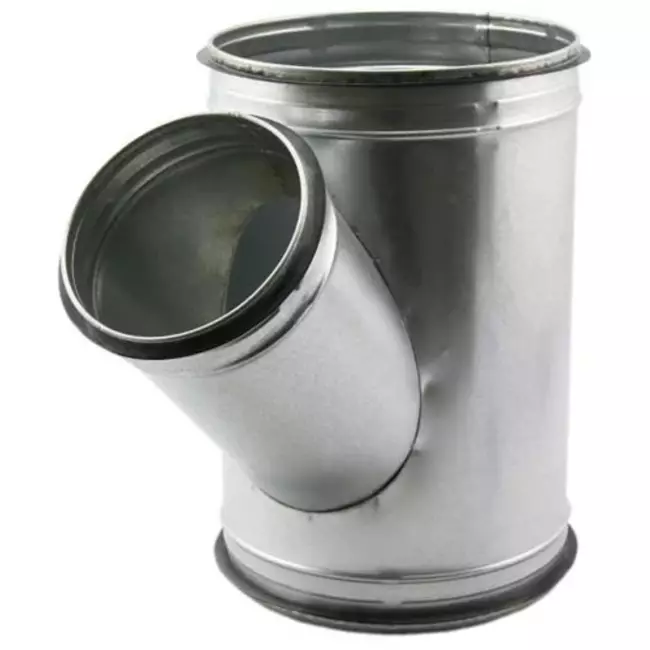

T-stycke 45° till kanal Ø 200 mm och förbindningsstycke / hylsa till Ø 200

Med 45° T-stycke till spiralrör går det lätt att koppla ihop tre olika spiralrör. Kanalen har en diameter på 200 mm och på den sitter ett vinkelrät förbindningsstycke / hylsa på 200 mm.

Material och specifikationer

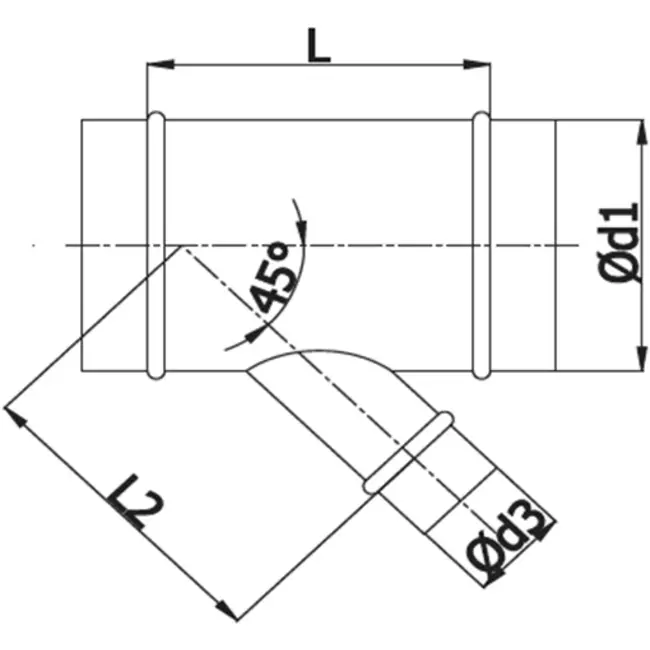

Precis som spiralröret i vårt sortiment är även förbindningsstycket / hylsan tillverkat enligt högsta standard med hållbart galvaniserat sendzimir förzinkat stål (Z275). På ritningarna och de utskrivna specifikationerna hittar du alla mått för produkten. I vårt sortiment har vi även T-stycken med en vinkel på 45°.

Lufttäthetsklass
Alla spiralrör och galvaniserade beslag uppfyller de stränga kraven för lufttäthetsklass D (ATC 2), enligt standard EN12237. Detta leder till enastående lufttäthet hos anslutningsstyckena och låga tryckförluster.

Enkel installation tack vare gummitätningen
Våra spiral-beslag som t.ex. dessa T-stycken har en tätningsring av gummi. Denna så kallade säkra anslutning borgar för en lufttät anslutning där inga andra monteringsmaterial behövs.

Varumärke:	Econox
Kategori	spiralrör T-stycken 45°
GTIN	8719544106681
Tillverkarens artikelnummer	75130011
Artikelnummer	75130011

Specifikationer

Kategori kod	129
Modell	Uninsulated duct
Material duct	Steel
Material quality duct	Other
Wall thickness duct	0.5 mm
Outer surface protection	Sendzimir galvanised
Inner surface protection	Sendzimir galvanised
Perforated inner wall	Nej
Outside colour	Zinc
Design form	T-piece
Reverse (negative) T-piece model	Nej
Nominal duct diameter, connection 1	200 mm
Anslutning 1	Insteekeind
Nominal duct diameter, connection 2	200 mm
Anslutning 2	Insteekeind
Nominal duct diameter, connection 3	200 mm
Connection 3	Insert end
Med förmonterad tätning	Ja
Eccentric	Nej
Angle	45 °
Working length connection 1	360 mm
Working length connection 2	295 mm
Working length connection 3	295 mm
Insert length connection 1	35 mm
Insert length connection 2	35 mm
Insert length connection 3	35 mm
Air tightness class according to EN 1751	D
Embeddable in concrete	Nej
Anti-bacterial treatment	Nej
Antistatic version	Nej
Diameter	200 mm
Diameter 2	200 mm
Typ av isolering	Oisolerad
