Positiva egenskaper

Värmeverkningsgrad på 94 %
Inbyggd fuktsensor
100 % modulerande bypass
Inbyggd förvärmare

Orcon HRC-300 MaxComfort DN160 - 300 m³/h

Orcon HRC-300 MaxComfort DN160 är ett mekaniskt ventilationssystem med värmeåtervinning för bostäder och lägenheter, med en maximal luftflödeskapacitet på 300 m³/h. Enheten tillför kontinuerligt frisk, filtrerad uteluft till vardagsrum och sovrum samtidigt som den avlägsnar förbrukad luft från kök, badrum och toalett. Tack vare den inbyggda värmeväxlaren återvinner enheten upp till 94 % av värmen från den utgående luften och använder den för att förvärma den inkommande uteluften, vilket bidrar till systemets energieffektiva drift.

Fördelar och funktioner

Energiklass A+: Enheten uppfyller den högsta europeiska energiklassificeringen för ventilationsaggregat för bostäder enligt ErP-direktivet.
Termisk verkningsgrad på 94 %: Nästan all värme från den utgående luften återvinns för att förvärma tilluften.
ePM1 70 % finfilter på tilluften: Den inkommande uteluften filtreras från fina partiklar som damm och pollen, vilket avsevärt förbättrar inomhusluftens kvalitet jämfört med standard grovfilter.
100 % modulerbar bypass: Under sommaren leds uteluften förbi värmeväxlaren, vilket gör det möjligt att kyla huset med svalare uteluft på natten.
Inbyggd fuktsensor: Sensorn upptäcker snabb fuktökning i frånluften och ökar automatiskt ventilationsläget, exempelvis vid eller direkt efter dusch eller matlagning.
Trådlös RF-kommunikation: Tillägg som fjärrkontroller och CO2-sensorer ansluts trådlöst till enheten utan extra kablage genom bostaden.
Frostskydd via inbyggd förvärmare: Vid minusgrader förvärmer den inbyggda elektriska förvärmaren tilluften temporärt för att förhindra isbildning på värmeväxlaren.
Isolerande EPP-hölje: Höljet i expanderad polypropen minimerar både värmeförluster och ljudöverföring till rummet.

Tillbehör för utbyggnad

Genom olika tillbehör kan Orcon HRC-300 MaxComfort anpassas efter specifika behov, önskemål och förhållanden. Enheten kan kompletteras med följande delar:

Orcon RFT fjärrkontroll 15RF: Med denna trådlösa fjärrkontroll kan du manuellt ställa in ventilationsläget till låg, medium eller hög direkt från rummet.
Orcon fuktstyrningssensor 15RF – infällnad: Kombinerar en kontrollpanel med en inbyggd fuktsensor. Vid ökad luftfuktighet höjer den automatiskt ventilationsläget. Passar för montering i badrum eller kök.
Orcon CO2 styrsensor 15RF: Mäter kontinuerligt CO2-koncentrationen i rummet. När nivån stiger styr sensorn enheten att automatiskt öka ventilationen för att bibehålla god luftkvalitet.
Orcon rörelsesensor 15RF – infällnad: Upptäcker närvaro i ett rum och höjer ventilationen automatiskt när någon är där. När rummet lämnas återgår enheten till grundläget.

Installation, underhåll och användningsområden

HRC-300 MaxComfort DN160 kan monteras på den medföljande väggfästet eller placeras på en tillvalsstativ. Luftkanaler till bostaden kan anslutas på vänster eller höger sida av enheten, vilket gör att den passar i nästan alla installationsutrymmen. De fyra kanalanslutningarna med diameter 160 mm sitter som standard ovanpå enheten och kan enkelt flyttas till sidan beroende på önskad kanaldragning. Elanslutningen sker via en standarduttag med 230 V / 50 Hz och en sladdlängd på 2 m. För styrning via trelägesbrytare kan sladden bytas ut mot en Perilex-version som tillval. Enheten har kapslingsklass IP31.

Varumärke:	Orcon
Kategori	Orcon HRC-300
GTIN	8720701078901
Tillverkarens artikelnummer	22000086
Artikelnummer	19220034

Specifikationer

Kategori kod	16
Housing material	Plastic
Housing material quality	Expanded polypropylene (EPP)
Material heat exchanger	Plastic
Suitable for wall mounting	Ja
Suitable for ceiling mounting	Nej
Suitable for floor mounting	Ja
Suitable for mounting in suspended ceiling	Nej
Orientation	Left/right (reversible)
Max. air volume at 50 Pa	280 m³/h
Max. air volume at 100 Pa	300 m³/h
Max. air volume at 150 Pa	300 m³/h
Max. air volume at 200 Pa	300 m³/h
Max. volume flow according to 1254/2014/EU	300 m³/h
Sound power level according to 1254/2014/EU	41 dB(A)
Power consumption at max. air volume at 100 Pa	65 W
Thermal efficiency at 70% air volume at 50 Pa	94 %
Type of motor	Electronically commutated (EC)
Voltage	230 V
Frequency	50 Hz
Number of phases	1
Fuse size of the device	5 A
Power electric heating element (min)	1000 W
Power electric heating element (max)	1000 W
Electrical connection	Connecting cable with plug with protective contact
Energy efficiency class according to 1253/2014/EU	A+
With digital display	Ja
With wired control unit	Nej
Suitable for wired control unit	Ja
With wireless remote control	Nej
Suitable for wireless remote control	Ja
Supporting protocol for Modbus	Nej
Operation by app	Nej
With zone controller	Nej
Suitable for zone controller	Ja
With heating element	Ja
With volatile organic compound (VOC) sensor	Nej
Suitable for extra VOC sensor	Nej
With external humidity (RH) sensor	Nej
With internal humidity (RH) sensor	Ja
Suitable for (extra) humidity (RH) sensor	Nej
With internal carbon dioxide (CO2) sensor	Nej
Suitable for (extra) carbon dioxide (CO2) sensor	Ja
Suitable for central heating boiler connection	Nej
With bypass	Ja
With constant pressure control	Nej
With constant volume flow control	Ja
Type of frost protection	Heating element
Nominell kanaldiameter (min.)	160 mm
Nominell kanaldiameter (max)	160 mm
Number of outdoor air connections (ODA) according to EN 13141-7	1
Number of supply air connections (SUP) according to EN 13141-7	1
Number of extract air connections (ETA) according to EN 13141-7	1
Number of exhaust air connections (EHA) according to EN 13141-7	1
Supply filter according to ISO 16890-1:2016	ISO ePM1
Efficiency supply filter according to ISO 16890-1:2016	70 %
Exhaust filter according to ISO 16890-1:2016	ISO Coarse
Efficiency exhaust filter according to ISO 16890-1:2016	65 %

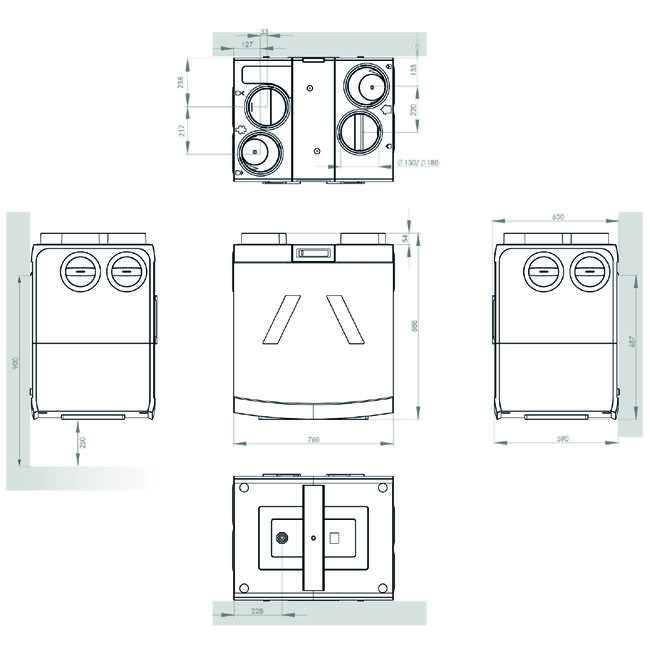

Höjd	888 mm
Bredd	760 mm
Djup	600 mm
Degree of protection (IP)	IP31
Weight	34 kg
Energimärke	A+
Heat recovery by	Cross-counter-flow unit
