Positiva egenskaper

Den kompaktaste fläkten på marknaden
Inbyggd fuktsensor som standard
Tystast i sin klass
Utbyggbar med RF-sensorer

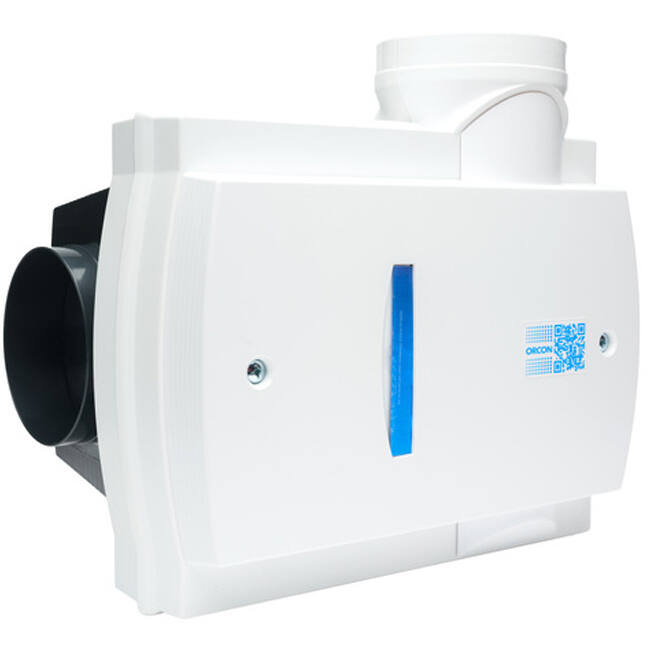

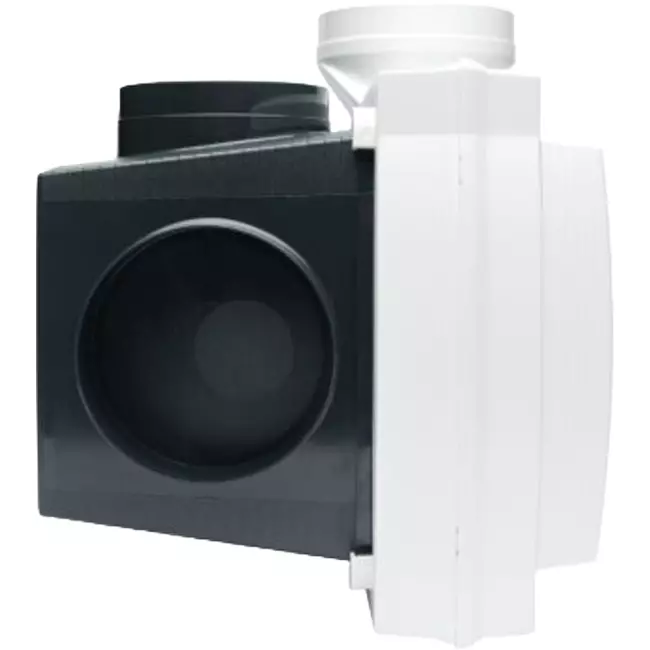

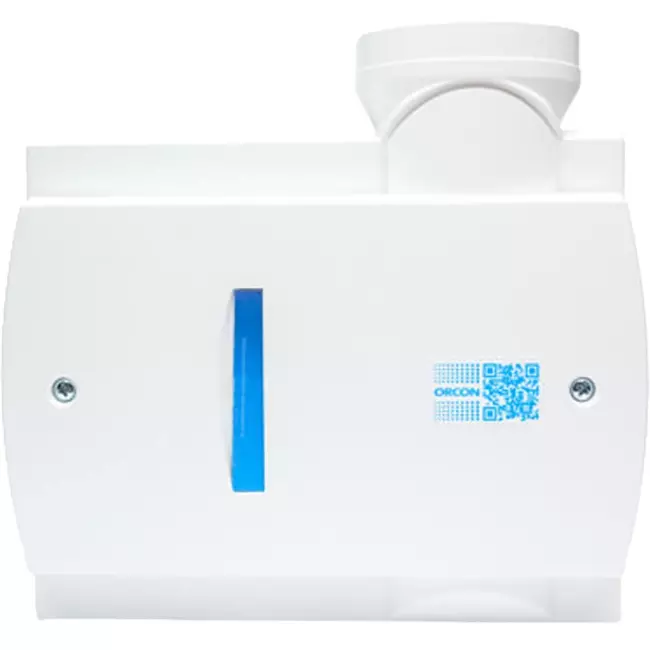

Orcon Compact-10RH

Orcon Compact-10RH är en mekanisk bostadsventilator med inbyggd fuktsensor, utvecklad för utbyte och renovering i befintliga bostäder. Enheten känner av ökningar i fuktnivån i bostaden och aktiveras automatiskt för att säkerställa att ventilationen ökar precis när det behövs. Med måtten 360 x 280 x 278 mm är det den mest kompakta bostadsventilatoren i sin klass och enheten passar även i mycket trånga installationsutrymmen.

Fördelar och funktioner

Inbyggd fuktsensor: sensorn mäter kontinuerligt luftfuktigheten och ökar automatiskt ventilationen vid snabb fuktökning, exempelvis efter dusch eller matlagning.
Mest kompakta enheten i sin klass: med ett djup på endast 27,8 cm passar Compact-10RH i installationsutrymmen där andra enheter inte ryms, vilket förenklar renoveringar och utbyten avsevärt.
Utbyggbar till fullständig behovsstyrning: lägg trådlöst till en CO2-sensor, fuktsensor eller rörelsesensor via RF utan extra fast kabeldragning för att höja energiklassen till B.

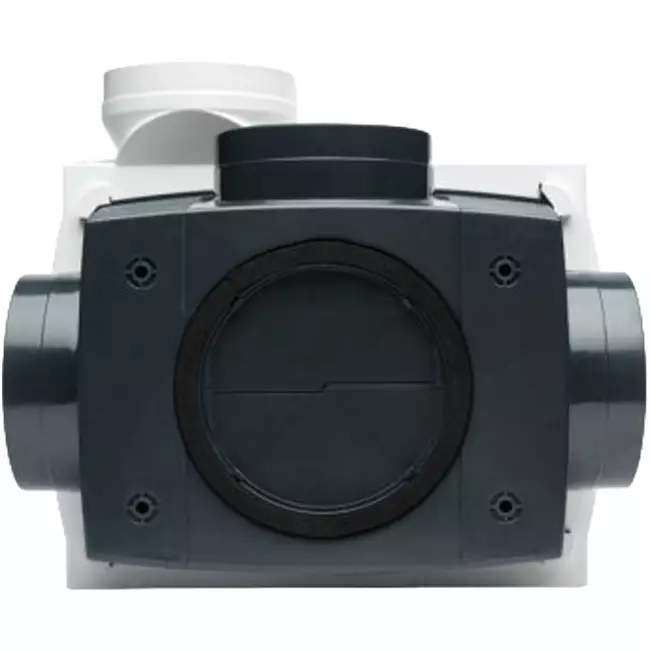

Flexibla anslutningar: fyra anslutningsöppningar på ø125 mm, inklusive en bakanslutning för direkt vägganslutning, ger stor installationsfrihet i varierande byggsituationer.
Upp till 40 inställningsmöjligheter: via DIP-brytarna på kretskortet justerar du luftflödet per ventilationsläge exakt efter den specifika bostadssituationen.
Låg underhållsnivå och enkel rengöring: bajonettsnäppningen på fronten gör att enheten snabbt kan öppnas för inspektion eller rengöring utan verktyg.

Tyst, kompakt och pålitlig

Compact-10RH levererar ett maximalt luftflöde på 355 m³/h vid 100 Pa och 320 m³/h vid 200 Pa, vilket är tillräckligt för full mekanisk ventilation i ett standard enfamiljshus. Tack vare den förbättrade motorn är enheten den tystaste bostadsventilatoren i sin klass, vilket direkt bidrar till boendekomforten. Med en vikt på endast 3,5 kg kan en person enkelt lyfta och placera enheten.

Installation, underhåll och användningsområden

Compact-10RH är särskilt lämplig för utbyte av ett äldre ventilationssystem i en befintlig bostad. Enheten monteras på vägg eller tak med de fyra medföljande skruvarna och pluggarna. Jordad nätkabel ansluts till ett standard vägguttag. Via DIP-brytarna konfigureras alla ventilationslägen efter bostadens förutsättningar, med upp till 40 kombinationer. Om du senare vill utöka med behovsstyrd styrning via CO2 eller fuktsensorer kopplas dessa trådlöst via RF utan förändringar i kabeldragningen. Underhållet begränsas till regelbunden rengöring, där enheten snabbt öppnas via bajonettsnäppningen.

Varumärke:	Orcon
Kategori	Orcon Compact 10
GTIN	08720701072718
Tillverkarens artikelnummer	21100070
Artikelnummer	19130029

Specifikationer

Kategori kod	10
Max. air volume at 50 Pa	380 m³/h
Max. air volume at 100 Pa	355 m³/h
Max. air volume at 150 Pa	320 m³/h
Max. air volume at 200 Pa	280 m³/h
Max. air volume at 250 Pa	225 m³/h
Power consumption at max. air volume at 100 Pa	80 W
Frequency supply voltage (min)	50 Hz
Frequency supply voltage (max)	60 Hz
Supply voltage (min)	220 V
Supply voltage (max)	240 V
Max. nominal current	0.8 A
Sound power level	51 dB(A)
Type of motor	Electronically commutated (EC)
Electrical connection	Connecting cable with plug with protective contact
Energy efficiency class	E
Control signal	PWM (pulse-width-modulated)
Type of speed control	3 positions
Type of switch	Other
With wireless remote control	Nej
Suitable for wireless remote control	Ja
With wired control unit	Nej
Suitable for wired control unit	Nej
Suitable for requirement-controlled ventilation	Ja
With internal humidity (RH) sensor	Ja
With external humidity (RH) sensor	Nej
Suitable for (extra) humidity (RH) sensor	Nej
With internal carbon dioxide (CO2) sensor	Nej
With external carbon dioxide (CO2) sensor	Nej
Suitable for (extra) carbon dioxide (CO2) sensor	Ja
Detects volatile organic compounds	Nej
With pressure sensor	Nej
Suitable for (extra) pressure sensor	Nej
With constant volume flow control	Nej
With zone controller	Nej
Suitable for zone controller	Nej
Operation by app	Nej
With movement sensor	Nej
Suitable for movement sensor	Ja
Sensor controlled air flow	Nej
Number of suction connections	4
Max. number of wet zones	4
Anslutning	Insteekeind
Nominal duct diameter suction side	125 mm
Nominal duct diameter exhaust air	125 mm
Nominal duct diameter sanitary connections	125 mm
Nominal duct diameter kitchen connections	125 mm
Suitable for wall mounting	Ja
Suitable for ceiling mounting	Ja
Suitable for mounting in suspended ceiling	Ja
Suitable for mounting in an attic	Ja
Suitable for floor mounting	Ja
Suitable for suspended mounting	Ja
Horizontal mounting	Ja
Vertical mounting	Ja
Rear connection	Ja

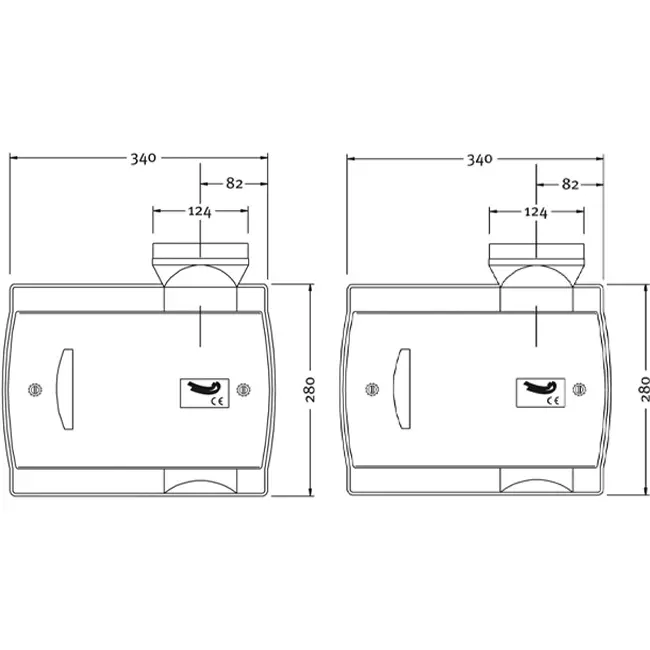

Djup	335 mm
Höjd	280 mm
Bredd	360 mm
Weight	3.77 kg
Housing material	Plastic
