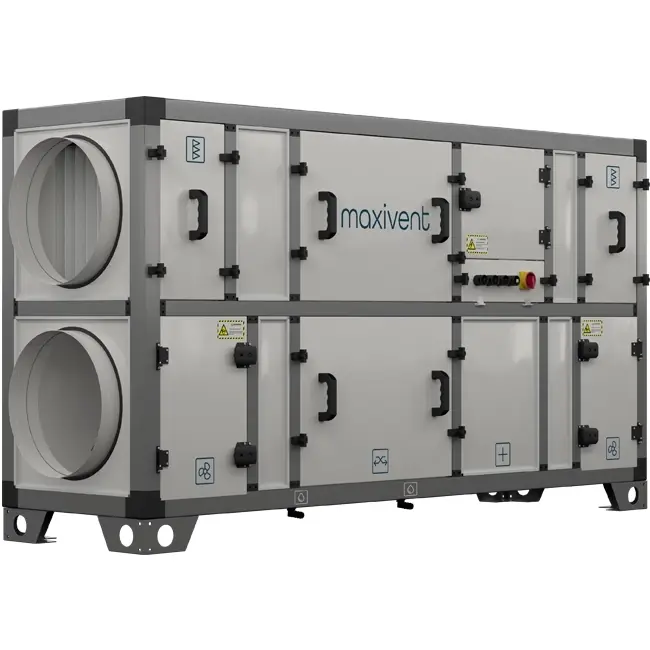

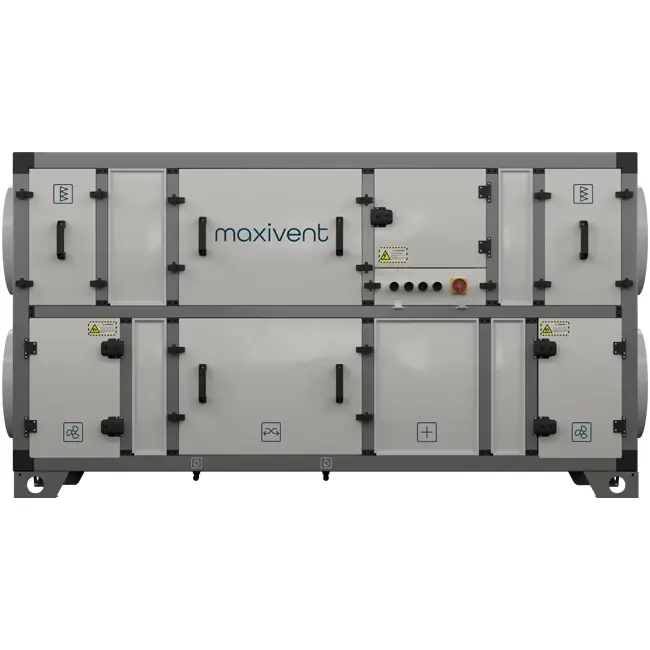

Maxivent luftbehandlingsaggregat med värmeåtervinning, motströmsvärmeväxlare, luftflöde 4000 m³/h horisontell höger - M4540 78010486

Positiva egenskaper

Varumärke: Maxivent by Econox

Upp till 4000 m³/h vid 575 Pa

Upp till 90% termisk verkningsgrad

Integrerad konstantflödesregulator

Maxivent luftbehandlingsaggregat med värmeåtervinning, motströmsvärmeväxlare, luftflöde 4000 m³/h horisontell höger - M4540

Maxivent by Econox M4540 är en mycket effektiv, kraftfull, avancerad och mångsidig balanserad ventilationsenhet med värmeåtervinning, speciellt framtagen för kontorsbyggnader, sportanläggningar och medelstora kommersiella byggnader. Med ett nominellt luftflöde på 4000 m³/h och en värmeåtervinning på över 80 % är denna luftbehandlingsaggregat idealisk för ditt nästa kommersiella projekt där kontinuerlig ventilation utan energiförlust är ett krav. Luftbehandlingsskåpet fungerar med hjälp av en effektiv motströmsväxlare, EC-fläktar, ett integrerat kontrollpanel och fjärrkontroll med 10 m kabel. Enheten är plug & play, designad för golvmontering och har handtag på höger sida för att enkelt kunna öppnas och underhållas.

Fördelar och funktioner

Hållbart hölje: Tillverkat av aluminiumprofiler med en polyamid termisk brytning (TB2-klass) för att undvika köldbryggor. Enligt EN 1886 uppnår aggregatet klass D1, L1, T2 och TB2. De dubbelväggiga panelerna är isolerade med 45 mm stenull för att minimera värmeförlust och buller.

Motflödesvärmeväxlare: Den integrerade, effektiva och Eurovent-certifierade motflödesvärmeväxlaren återvinner över 80 % av den termiska energin från frånluften utan att luftströmmarna blandas.

EC-fläktar: Direktdrivna EC-motoriserade plug-fläktar med högpresterande elektronisk kommutering (EC) erbjuder en miljövänlig lösning med låg energiförbrukning och låg ljudnivå.

Underhållsvänlig: Enkel åtkomst till luftbehandlingsaggregatet via handtagen på höger sida. Filter och tillval kan enkelt bytas ut eller installeras.

Fjärrkontroll E3-DSP: Regin E3-DSP-fjärrkontrollen levereras som standard och erbjuder intuitiv styrning via en LCD-display. Den gör det möjligt att justera och övervaka ventilations- och luftkonditioneringslägen, temperaturinställningar, information om smutsigt filter och många andra parametrar på distans, utan behov av direkt åtkomst till luftbehandlingsenheten. Standardmässigt är det maximala avståndet 10 meter, men det kan utökas ytterligare genom att lägga till några extra komponenter.

Styrpanel: Den helt integrerade styrpanelen från Regin är lämplig för reglering av konstant tryck eller konstant flöde. Den kan utrustas med CO₂- eller fuktsensor och möjliggör visning och kontroll av många funktioner (såsom luftflödesreglering, temperaturstyrning, filterstatusvarningar, frostskydd och mer).

Ytterligare komponenter: Tack vare den flexibla designen kan aggregatet enkelt förses med extra funktioner såsom varm- och kallvattenbatterier, elektriska förvärmare, ljuddämpare och skyddsanordningar, anpassade efter användarens behov.

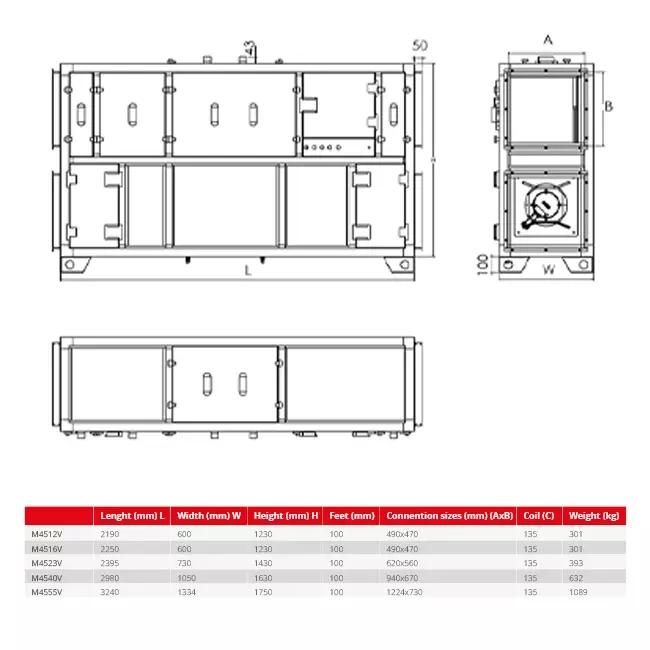

Kategori kod	261
Bredd	1050 mm
Höjd	1630 mm
Housing material	Steel, lined
Heat recovery by	Counter current unit
Material heat exchanger	Aluminium
Max. air volume at 100 Pa	4200 m³/h
Max. air volume at 200 Pa	4350 m³/h
Electrical connection	Terminals
Type of motor	Electronically commutated (EC)
With constant pressure control	Ja
Efficiency supply filter according to ISO 16890-1:2016	50 %
Degree of protection (IP)	IP54
Efficiency exhaust filter according to ISO 16890-1:2016	50 %
Max. air volume at 150 Pa	4250 m³/h
Max. air volume at 50 Pa	4150 m³/h
Max. air volume at 250 Pa	4450 m³/h
With constant volume flow control	Ja
With bypass	Nej
Supply filter according to ISO 16890-1:2016	ISO ePM1
Exhaust filter according to ISO 16890-1:2016	ISO ePM10
Weight	632 kg
Number of fan levels	3
Device emplacement	Indoor and outdoor positioning
With thermal overload protection	Nej
Max. air volume at 300 Pa	4500 m³/h
Type of heating coil	Electrical heating element
Power consumption	3.7 W
Frost protection circuit	Ja
Type of cooling coil	Water/glycol
Suitable for transformer control	Nej
Suitable for electronic control	Ja
Connection voltage	3x 400 V AC +N
Change-over system	Ja
Fan type	Direct
With condensate drain	Ja
With rotational speed/frequency control	Ja
With support frame	Ja
With roof plate	Nej
Nominal duct diameter, outdoor connection	630 mm
Suitable for low-current control	Nej
Thermal efficiency	83 %
Max. air volume at 400 Pa	4350 m³/h
Nominal duct width indoor connection	940 mm
Nominal duct height indoor connection	670 mm
Nominal duct diameter, indoor connection	630 mm
Max. air volume at 500 Pa	4150 m³/h
Nominal duct height, outdoor connection	670 mm
Max. air volume at 600 Pa	3975 m³/h
Nominal duct width, outdoor connection	940 mm
Längd	2980 mm
Anslutning	Flange
