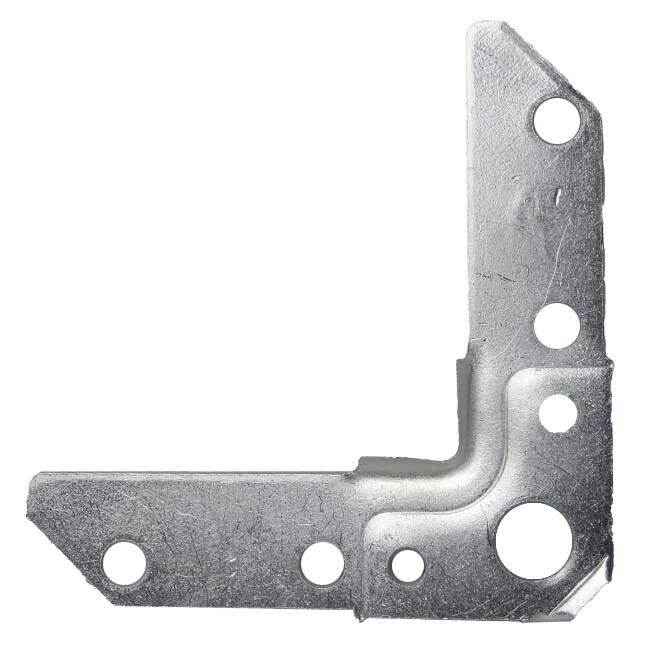

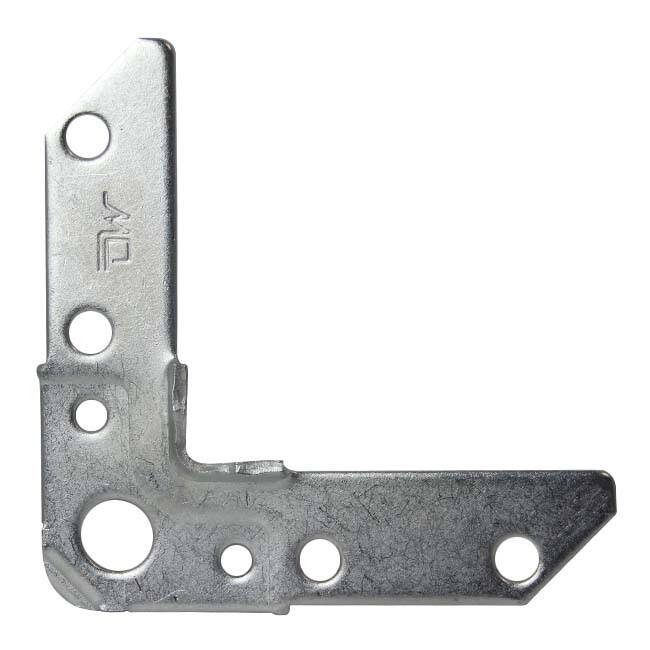

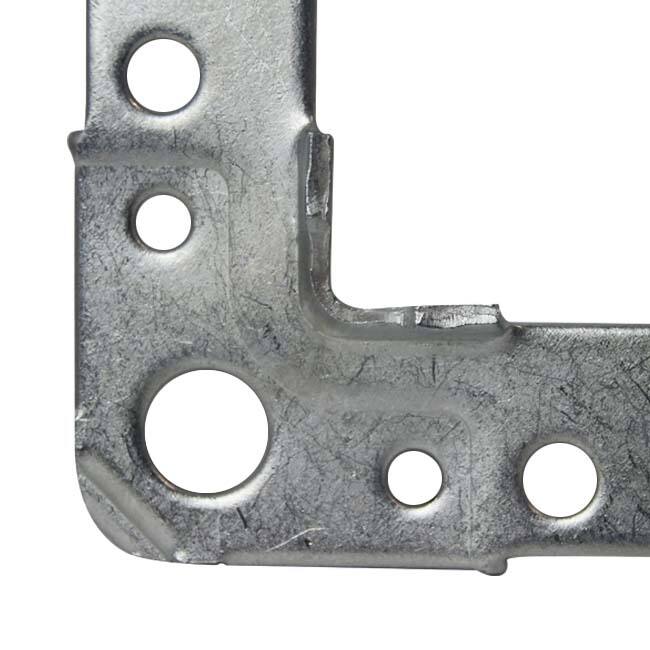

Flänshörn – SB20

Flänshörn – SB20

Standardflänshörnet SB20 är särskilt utvecklat för användning som en del av en hörnförbindelse i rektangulära ventilationskanaler. Det är tillverkat av högkvalitativt Sendzimirförzinkat stål, vilket ger utmärkt korrosionsbeständighet och bidrar till lång livslängd. Detta gör profilen mycket lämplig för många olika tillämpningar inom ventilations- och luftbehandlingssystem.

Fördelar och funktioner

• Sendzimirförzinkat stål: Ger optimalt korrosionsskydd och lång, underhållsfri livslängd.
• Brett användningsområde: Lämplig för olika rektangulära ventilationskanaler inom ventilations-, luftbehandlings- och HVAC-system.
• Användarvänlig: Tack vare enkla fästmetoder passar den både för professionell installation och gör-det-själv-montage.
• Lufttät kanalanslutning: Utformad för att säkerställa en tillförlitlig och hållbar tätning mellan kanaler.

Montering

Flänsprofilen fästs direkt på ventilationskanalen med hjälp av genomstansning, punktsvetsning, självgängande skruvar eller blindnitar. De tvärgående förbindelserna sammanfogas med skruvklämmor eller överlappningslister med ett maximalt centrumavstånd på 500 mm. Hörnen monteras med förzinkade bultar och muttrar, till exempel en M8x25 mm-bult i kombination med en M8 sexkantmutter, för att säkerställa en stark och hållbar förbindelse. Vid en komplett tvärförbindelse krävs SB20-flänshörn, och tätningsband kan appliceras mellan förbindelserna för att förbättra lufttätheten.

Användningsområden och användning

Flänshörnet SB20 används vanligtvis för kanaldimensioner upp till och med 999 mm. För bredder eller höjder över 999 mm rekommenderas att byta till SB30-flänshörnet, som är avsett för större och tyngre kanaler. Flänshörnet är lämpligt för ventilationssystem, luftbehandlingsaggregat och HVAC-installationer.
