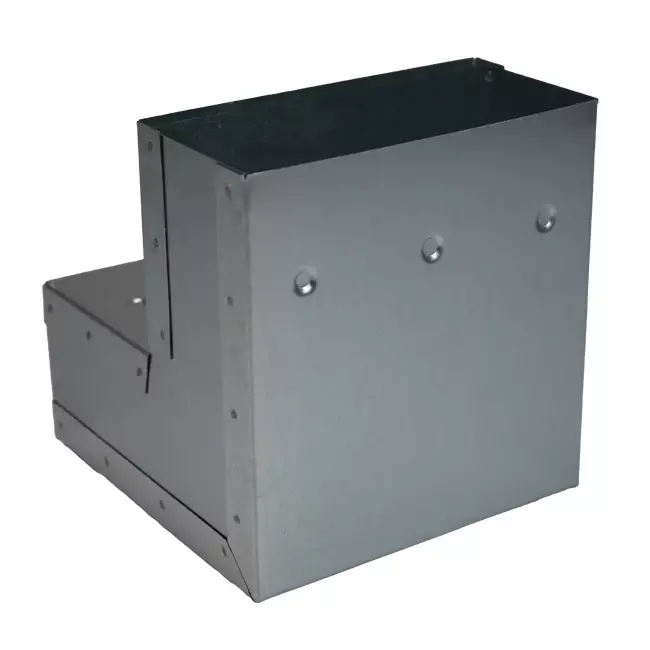

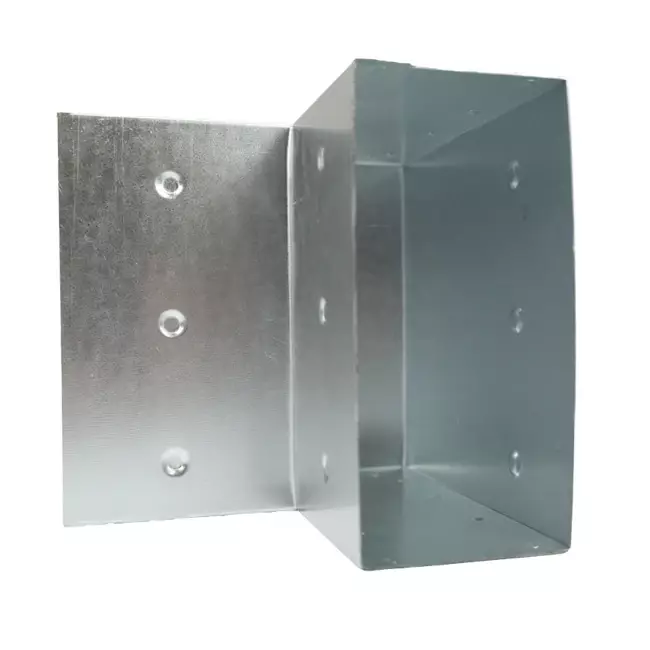

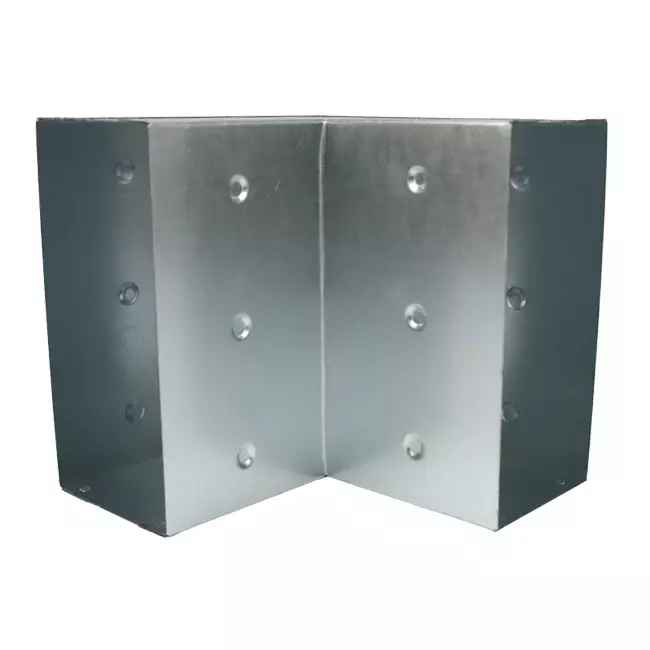

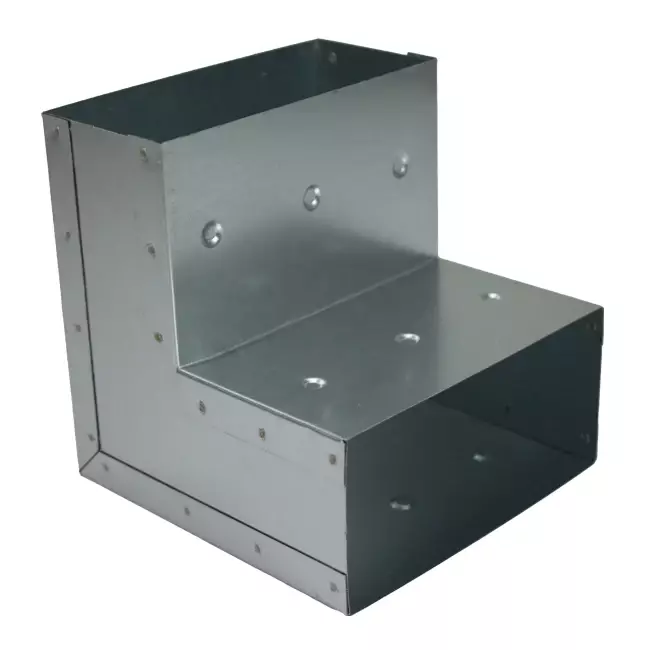

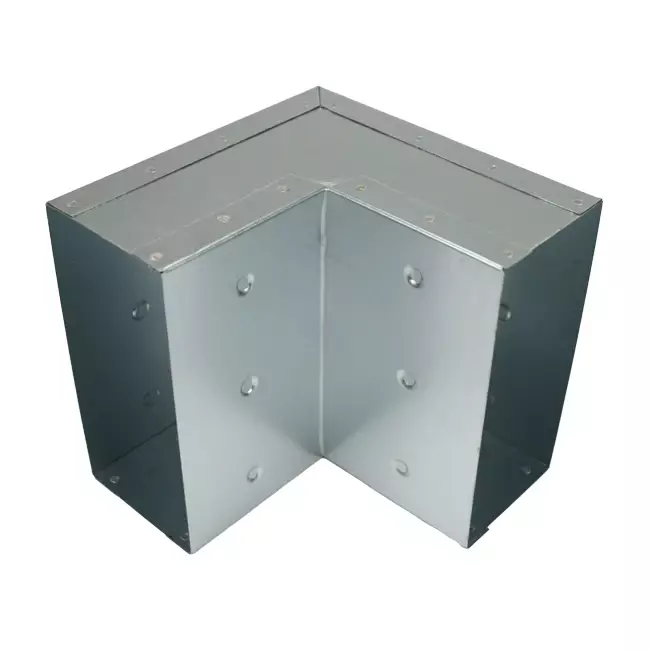

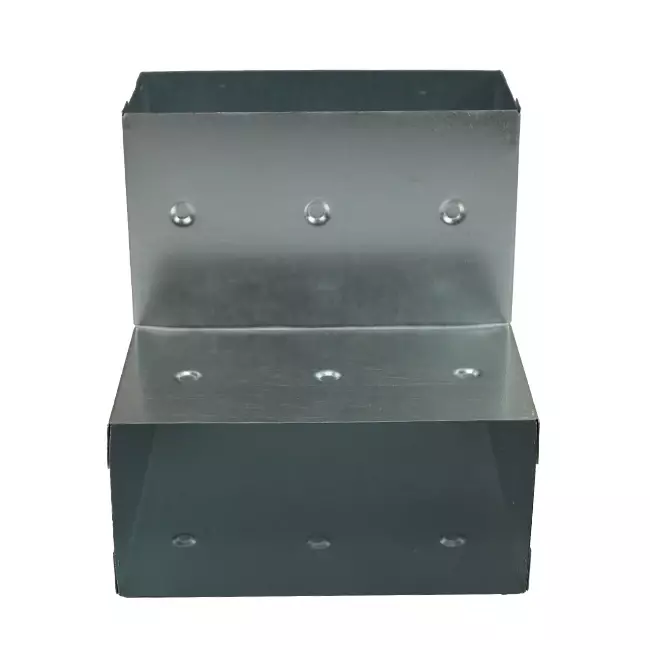

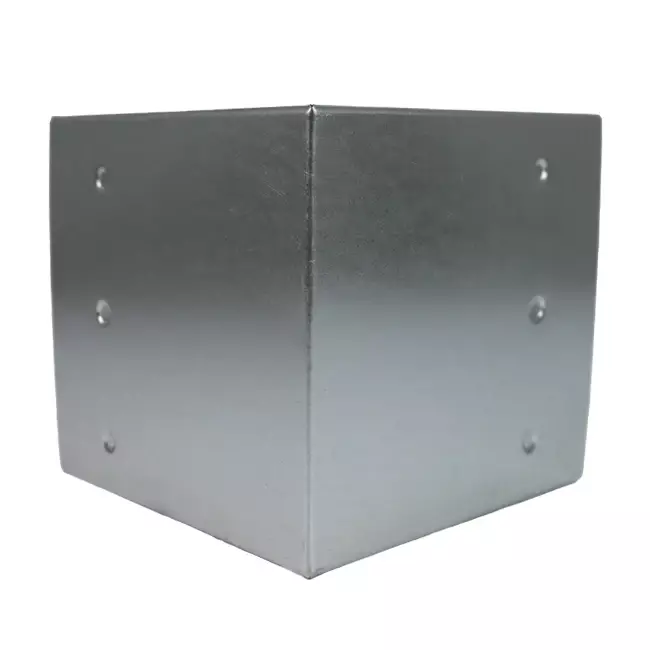

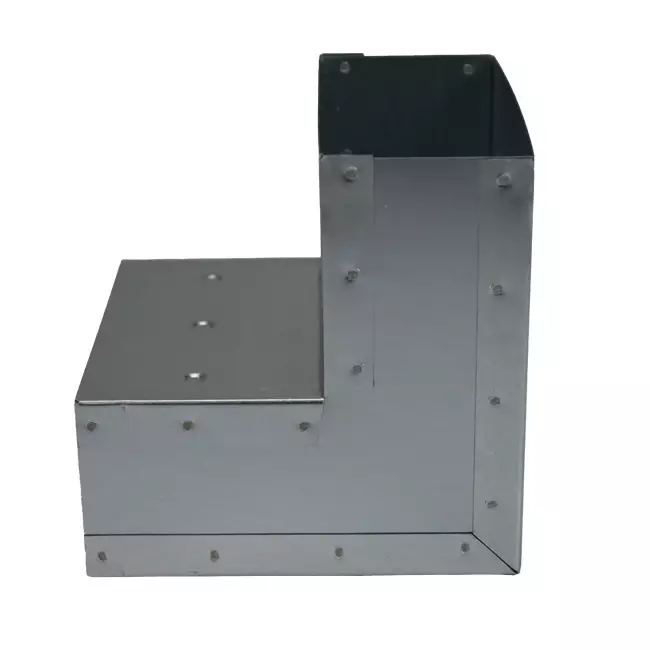

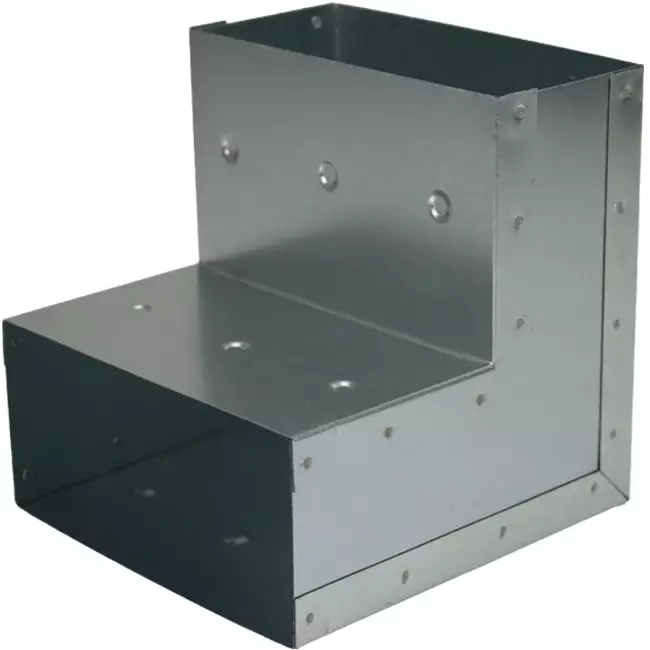

Böj 90 grader 170x80 mm vertikalt för gjutränna 10064021

Galvaniserad 90-graders böj 170x80 mm

Denna galvaniserade böj i 90 grader med måtten 170x80 mm har en insatsände som passar direkt över ett kanal, utan att en extra koppling behövs för att ansluta böjen till ett insatskanal.

Insatskanaler är ventilationskanaler som integreras i ett golv eller i betong för att möjliggöra luftdistribution eller -utsugning i byggnader. Dessa flexibla produkter är designade för att vara osynliga och används ofta i nybyggnads- och renoveringsprojekt. Vidare kan en insatskanal användas i väggar, golv och/eller tak. I kombination med en rak insatskanal och olika tillbehör kan ett ventilationssystem anläggas enligt önskemål. Det finns både runda och rektangulära insatskanaler. Några fördelar med insatskanaler är: effektiv luftflöde, platsbesparing, ljudreduktion och flexibilitet i designen.

Produktspecifikationer

Våra insatsluftkanaler är speciellt designade för användning i bostadsbyggande och golv som är likvärdiga med bostadsbyggande. Dessutom är dessa hållbara produkter tillverkade av högkvalitativt galvaniserat stål. Detta stål är försett med en korrosionsskyddande zinkbeläggning, applicerad enligt den pålitliga Sendzimir-processen, där ett tvåsidigt zinkskikt appliceras. Detta garanterar ett robust och hållbart skydd mot korrosion, i enlighet med standarderna NEN-EN 10346 och NEN-EN 10143.

Beroende på måtten på luftkanalen väljer vi den mest lämpliga plåttjockleken för att säkerställa styrka och funktionalitet. För insatskanaler i storleken 170x80 mm används en plåttjocklek på 0,5 mm, medan större storlekar som 220x80 mm och 300x80 mm utförs i 0,6 mm plåt. Tvärförbindningarna i rektangulära insatskanaler är utförda som skjutförbindningar, där en koppling används. Dessa förbindningar fästs ordentligt med självborrande skruvar. För att förhindra att vatten eller cement tränger in i luftkanalen, avslutas förbindningarna med PVC-tejp. Långförbindningar utförs i en flänsförbindning eller punkt-svetsförbindning. Dessa egenskaper gör våra galvaniserade insatsluftkanaler till ett pålitligt val för byggprojekt där hållbarhet och kvalitet står i fokus.

Kategori kod	179
Nominell kanalbredd	172 mm
Nominell kanalhöjd	82 mm
Anslutning 1	Insteekeind
Anslutning 2	Insteekeind
Modell	Uninsulated duct
Working length connection 1	103 mm
Working length connection 2	103 mm
Air tightness class according to EN 1751	C
Outer surface protection	Sendzimir galvanised
Max. overpressure	1000 Pa
Embeddable in concrete	Ja
Inner surface protection	Sendzimir galvanised
Material duct	Steel
Material quality duct	Other
Wall thickness duct	0.5 mm
Outside colour	Zinc
Inner bend model	Smooth bend
Length of connection 1	172 mm
Length of connection 2	172 mm
Outer bend model	Smooth bend
Change of direction	Vertical
Bend angle	90 °
