Positiva egenskaper

Inkl. fjäderretur
Fast kabel
Överbelastningssäker
Skyddsklass IP42

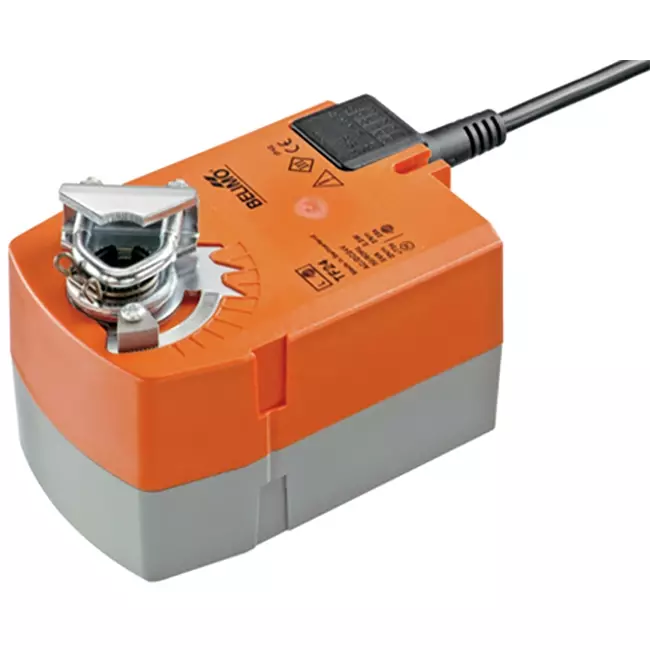

Belimo roterande spjällmotor med fjäderåtergång 24V - öppen/stängd - 2,5 Nm - TF24

Belimo TF24 är en kompakt roterande spjällmotor med fjäderåtergång för styrning av små luftspjäll upp till cirka 0,5 m² i tekniska bygginstallationer. Styrningen sker med ett öppet/stängt-signal: när spänningsmatningen är aktiv rör sig motorn till arbetsläget och de interna återfjädrarna spänns. Vid strömavbrott återgår spjället automatiskt och självständigt till ett säkert läge med hjälp av den lagrade fjäderenergin. Detta gör spjällmotorn lämplig för applikationer där ett förutbestämt säkerhetsläge krävs, såsom brandspjäll eller nödsystem för ventilation i mindre luftkanaler. Motorn uppnår en vinkelrörelse på 90° inom 75 sekunder och fjäderåtergången stänger spjället på mindre än 25 sekunder. Vilkonsumtionen är 1,5 W och motorns ljudnivå är 50 dB(A). Med ett vridmoment på 2,5 Nm och kompakt format är den särskilt lämpad för små spjäll i ventilationssystem.

Fördelar och funktioner

Kompakt och lätt: Med en vikt på endast 0,62 kg och ett vridmoment på 2,5 Nm är spjällmotorn idealisk för små luftspjäll upp till cirka 0,5 m² där utrymme är begränsat.
Automatisk fjäderåtergång vid strömavbrott: Spjället återgår till säkerhetsläget inom 25 sekunder utan extern energikälla eller styrning.
Justérbar rörelseriktning via montering L/R: Både motorns och fjäderåtergångens rotationsriktning bestäms vid montering, vilket möjliggör flexibel användning i olika spjällkonfigurationer.
Justérbar vridvinkel: Vridvinkeln är mekaniskt justerbar från 37 % i steg om 2,5 % upp till maximalt 95°, så att drivningen exakt matchar spjällets öppningsområde.
Överbelastningsskydd utan ändlägen: Motorn stoppar automatiskt vid mekaniskt stopp, vilket förhindrar slitage och förenklar installationen.
IP42 skyddsklass: Spjällmotorn är skyddad mot droppande vatten och inträngning av fasta föremål, vilket gör den lämplig för skyddade inomhusinstallationer såsom luftbehandlingsaggregat och ventilationssystem.

Installation, underhåll och tillämpningar

Motorn monteras direkt på spjällaxeln med den medföljande universella klämringen, lämplig för axeldiameter mellan 6 och 12,7 mm. Axeln måste vara minst 84 mm lång och sticka ut minst 20 mm. Ett medlevererat vridskydd förhindrar att drivningen roterar med spjället. Rörelseriktningen för både motor och fjäderåtergång ställs in via monteringsriktningen (L/R). Vridvinkeln justeras mekaniskt med stopp upp till maximalt 95°. TF24 har ingen manuell inställning. Elektrisk anslutning sker via en fast kabel på 1 meter med två ledare på 0,75 mm². Motorn är underhållsfri och kan användas för öppet/stängt-styrning av små luftspjäll i ventilationsaggregat, FCU:er, mindre luftbehandlingsaggregat och brandventilationsspjäll i kommersiella och bostadsinstallationer.

Varumärke:	Belimo
Kategori	Belimo ställdon
GTIN	7630498115677
Tillverkarens artikelnummer	TF24
Artikelnummer	23010064

Specifikationer

Kategori kod	101

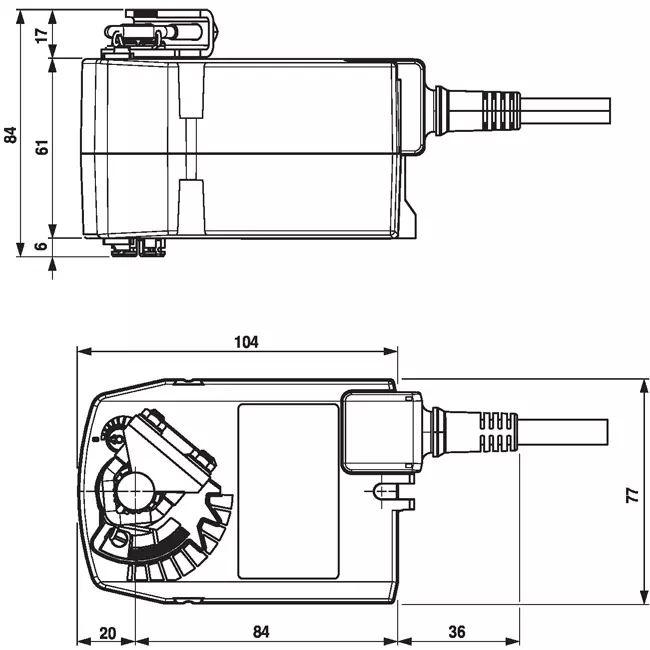

Bredd	120 mm
Höjd	85 mm
Djup	200 mm
Modell	Rotating
Housing material	Plastic
Degree of protection (IP)	IP42
Max. electric power input	5 A
Control signal	2-point
Degree of protection (NEMA)	2
Explosion-proof	Nej
Ambient temperature (min)	-30 °C
Ambient temperature (max)	50 °C
Supply voltage	24 V AC/DC
Position reporting system	None
Torque	2.5 Nm
Transmission	With cogwheels
Suitable for air accessory	Ja
Suitable for valve	Nej
Connection cable length	1 m
Regulation type splitrange	Nej
Energy consumption in operation	2.5 W
Regulation type on/off	Nej
Energy consumption at rest	1.5 W
Regulation type modulating	Ja
Auxiliary contacts optional	Nej
Return at zero supply voltage	Ja
With safety function	Ja
Adjustable operating range	Nej
Automatic stroke recognition	Nej
Auxiliary contacts	Nej
Suitable for manual operation	Nej
Self-adjusting travel length	Nej
With direct mount top flange according to ISO 5211	Nej
End contacts	None
Adjustable position feedback signal	Nej
Operating time	75 s
With mechanical setting indicator	Ja
Potential free switch contact	Nej
Deactivated when closed	Ja
Max. angle of rotation	95 °
