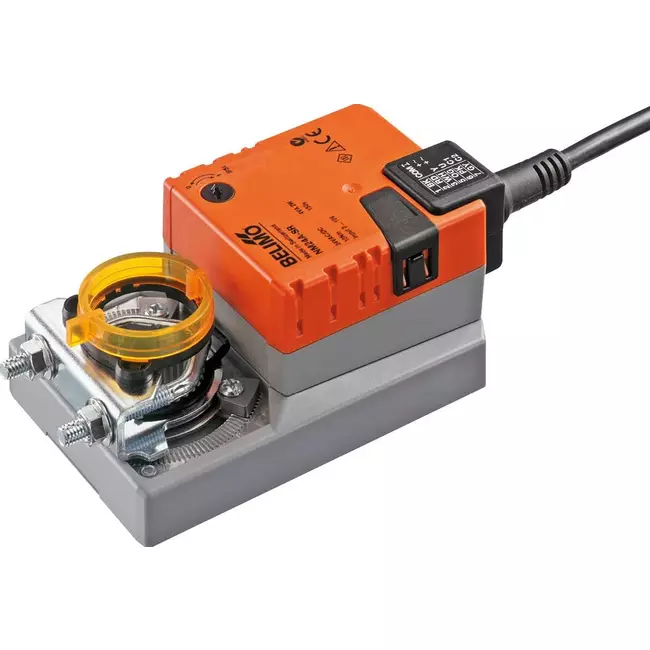

Belimo Servomotor - 24V modulerande 10 Nm - NM24A-SR

Belimo servomotor NM24A-SR är en ventildrift som låter dig manövrera reglerventilen i ditt ventilationssystem. Med den här servomotorn kan du styra din reglerventil modulärt (Belimo modulerande reglering). Eftersom du kan montera motorn direkt på din ventilaxel är den väldigt användarvänlig. Ventilställdonen är individuellt förpackade och levereras med antirotationslist, mekanisk lägesindikator och beskrivning/kopplingsschema. Belimo har borstlösa och sensorlösa motorer och har en algoritm som upptäcker överbelastning och förhindrar utbrändhet. 5 års garanti.

Med denna servomotor kan du reglera en styrventil på upp till 2 m². På 150 sekunder når motorn en vinkel på 90°, med den maximala rotationsvinkeln för denna Belimo servomotor är 95°.

Tekniska specifikationer

Ventilställdon för ventiler upp till ca 2m²
Vridmoment: 10 Nm
Körtid: 150 sekunder konstant
Maximal rotationsvinkel: 95°
Matningsspänning: AC/DC 24V - 50/60 Hz
Kontroll: Öppna-stäng eller 3-punkts
Säkerhetsklassning: IP 54
Manuell justering med tryckknapp
Styrning DC 0 - 10V
Driftområde DC 2 - 10V
Positionsåterkoppling DC 2 - 10V
Valfri rotationsriktning (vänster/höger)
Rotationsvinkelbegränsning mekaniskt integrerad
Axelanslutning universalklämma

Belimo-motorerna monteras direkt på våra motorstyrda reglerventiler. Se vårt utbud av motorstyrda styrventiler här.

Varumärke:	Belimo
Kategori	Belimo ventilställdon
GTIN	8719544154743
Tillverkarens artikelnummer	NM24A-SR
Artikelnummer	23010018

Specifikationer

Automatisk strokeigenkänning	Nej
Skyddsgrad (IP)	IP54
Grad av skydd (NEMA)	3
Bredd	80 mm
Kategori kod	101
Djup	124 mm
Ändkontakter	Nej
Explosionsskyddad	Nej
Lämplig för ventil	Nej
Lämplig för luftappendage	Ja
Manuell	Ja
Höjd	62 mm
Hjälpkontakter	Nej
Extra kontakter som tillval	Ja
Justerbart arbetsområde	Nej
Justerbar positionsåterkoppling	Nej
Vridmoment	10 Nm
Längd på anslutningskabel	1 Meter
Varaktighet	150 s
Material för hölje	Plast
Max. rotationsvinkel	95 Hoekgraden
Max. elektrisk effektförbrukning	4 VA
Med ISO 5211 direktmonterad toppfläns	Nej
Med mekanisk positionsindikator	Ja
Med nollspänningsåterkoppling	Nej
Med säkerhetsfunktion	Nej
Spänningsfri stängning	Nej
Lägesrapport	0-10 V
Styrsignal	0-10 V
Tillåten relativ luftfuktighet	0-95%
Implementering	Roterande
Matningsspänning	voedingsspanning--24-v-ac-dc
Självjusterande slaglängd	Nej
Omgivande temperatur	-30-50
Överföring	Magnetisk
Potentialfri omkopplingskontakt	Ja
