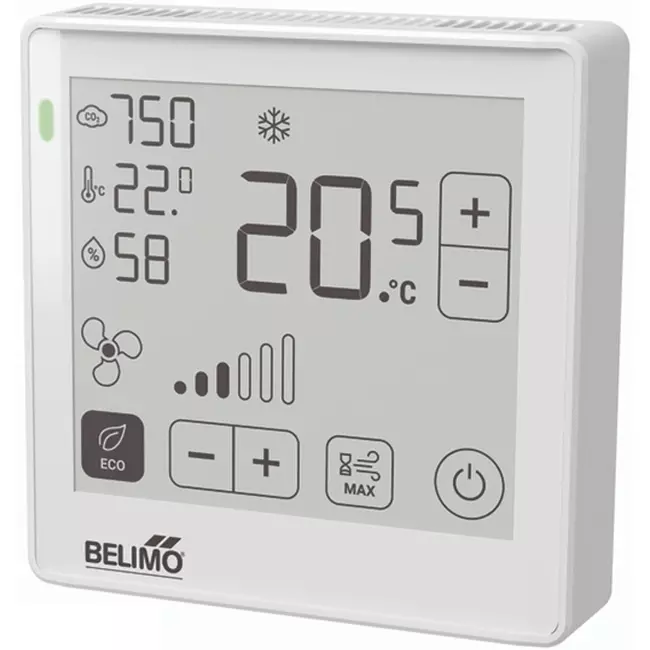

Belimo P-22RTM-1800D-1 är en rumsregleringsmodul (RAL 9003) för samtidig mätning av CO₂, relativ luftfuktighet och temperatur i uppehållsrum, med en inbyggd ePaper pekskärm för direkt visning och styrning. Den högkontrastiga displayen (69 x 62 mm) reflekterar omgivande ljus som papper, är lättläst under alla ljusförhållanden och styrs via touchytor. Tack vare MP-Bus-kommunikation och tre konfigurerbara analoga utgångar ansluter modulen sömlöst till befintliga styrsystem från andra tillverkare. CO₂-mätningen använder NDIR tvåkanalsteknologi, vilket eliminerar behovet av regelbunden kalibrering med utomhusluft. Driftsättning och konfiguration görs enkelt via Belimo Assistant 2-appen.

Fördelar och funktioner

• ePaper pekskärm: Den inbyggda högkontrastdisplayer visar aktuella mätvärden och systemstatus direkt på väggen och låter användaren ställa in önskad temperatur och fläkthastighet via touchytor.
• Trippelmätning i en modul: Rumsregleringsmodulen mäter samtidigt CO₂ (0-2000 ppm), relativ luftfuktighet (0-100 % RH) och temperatur (0-50 °C), vilket sparar kablage och installationskostnader jämfört med separata sensorer.
• NDIR tvåkanal CO₂-teknik: En inbyggd referenskanal korrigerar automatiskt mätavvikelsen som uppstår över tid i alla CO₂-sensorer, vilket eliminerar behovet av regelbunden kalibrering med utomhusluft, även vid 24/7-drift.
• MP-Bus kommunikation: Upp till 8 moduler kan kopplas till en MP-Bus, med både strömförsörjning och kommunikation via samma kabel, vilket kraftigt minskar kablagekostnaderna.
• CO₂-trafikljusfunktion: Den inbyggda LED-indikatorn visar luftkvaliteten visuellt i grönt, gult och rött, vilket ger användarna direkt insikt i rumsventilationens behov.
• Tre konfigurerbara analoga utgångar: De tre utgångarna kan ställas in på 0–10 V, 2–10 V, 0–5 V eller 4–20 mA, vilket gör modulen kompatibel med i princip alla befintliga styrsystem.

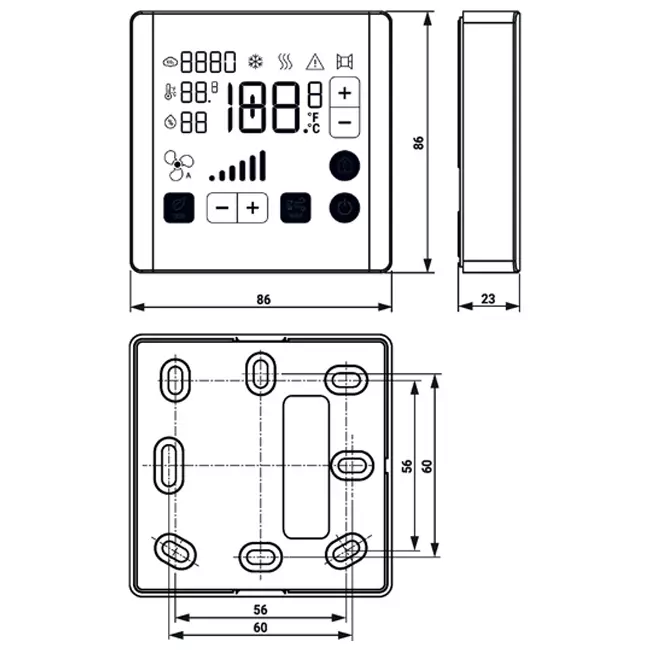

• Enkel väggmontering: Monteras på en standarddosa med kabelingång bakifrån, ovan- eller undersidan, vilket möjliggör synliga eller dolda kablage i väggen.

Installation, underhåll och användningsområden

Modulen monteras på väggen med medföljande skruvar, helst på en representativ plats i rummet, skyddad från direkt solljus, drag och värmekällor. Elektrisk anslutning sker via fjäderklämmor som passar kablar på 0,2 till 2,5 mm². Konfiguration av mätområden, analoga utgångar, displayinnehåll och CO₂-trafikljusfunktionen görs via Belimo Assistant 2-appen. Det rekommenderas att kalibrera om CO₂-sensorn efter fem års användning. Rumsregleringsmodulen är särskilt lämplig för ventilation i kontor, mötesrum, klassrum, hotellrum och vårdinrättningar där luftkvalitet, fuktstyrning och användarstyrning är prioriterade.
