Positiva egenskaper

Ni1000TK5000-element
Mätområde: -35 till +90 °C
Utan ingrepp i rören
Skyddsklass IP54

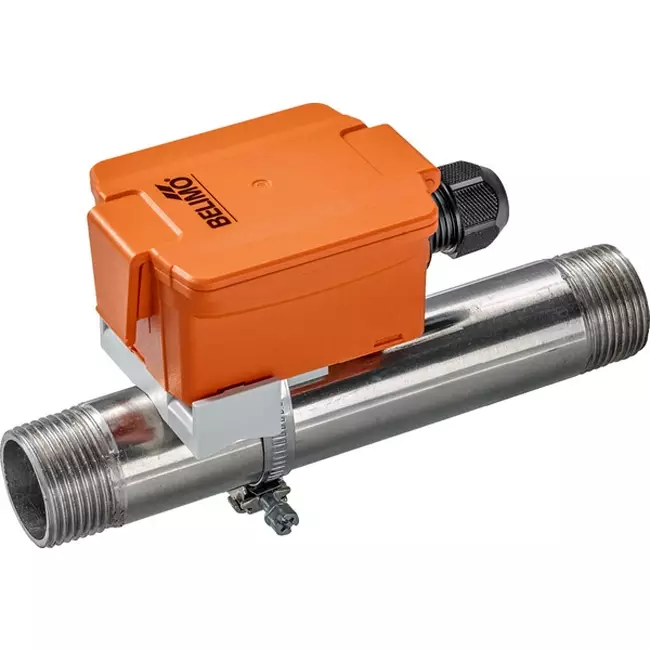

Belimo anslutningstemperatursensor Ni1000TK5000 - 01HT-1D

Belimos anslutningstemperatursensor är utvecklad för att mäta vattentemperaturen på rörledningar via yttermätning. Den fjäderbelastade kontaktpinnen i mässing säkerställer snabb respons och exakt temperaturavläsning utan att röret behöver borras eller avbrytas. Den passiva Ni1000TK5000-sensorn omvandlar den uppmätta temperaturen noggrant till en resistanssignal som vidarebearbetas av styrsystemet. Baserat på denna mätning regleras anläggningen automatiskt för en konstant och effektiv klimatstyrning.

Fördelar och funktioner

Ni1000TK5000-element: Passiv resistanssensor med Ni1000TK5000-karakteristik, lämplig för styrsystem och BMS som är specifikt konfigurerade för denna sensortyp.
Mässingskontaktpinne med fjäderbelastning: Säkerställer permanent och stabil kontakt med rörytan för snabb och pålitlig temperaturmätning utan att röret behöver borras.
Enkel montage: Monteras med medföljande fästhållare på utsidan av röret, lämplig för rör med diameter 20 till 110 mm.
Hölje med kopplingsplint: Utrustad med skyddat anslutningsutrymme och stickplint för säker och överskådlig installation.
IP54 skyddsklass: Skyddar mot damm och stänkvatten, lämplig för användning i tekniska utrymmen.
Mätområde -35 till +90°C: Anpassad för vanliga vatten- och värmetemperaturer i HVAC-installationer.

Installation, underhåll och användningsområden

Sensoren monteras på rörets utsida med den medföljande fästhållaren, lämplig för rördiametrar mellan 20 och 110 mm. För optimal mätning rekommenderas starkt användning av värmeledningspasta för att minimera påverkan från omgivande luft på mätresultatet. Höljet möjliggör säker anslutning via en stickbar kopplingsplint. Eftersom sensorn är passiv krävs ingen separat strömförsörjning. Den används i kommersiella byggnader, bostäder och industriella HVAC-system för temperaturmätning på rör utan att påverka rörkonstruktionen.

Praktisk information

Anslutningstemperatursensorn är försedd med en mässingskontaktpinne med fjäderbelastning som ger permanent kontakt mot rörytan. Höljet är tillverkat av slagfast, UV-beständig plast och har en kabelgenomföring med dragavlastning för en säker anslutning. Ni1000TK5000-elementet överför resistanssignalen direkt till regulatorn. Sensorn är anpassad för rörinstallationer i värme-, ventilations- och luftkonditioneringssystem där enkel montage utan ingripande i röret krävs.

Varumärke:	Belimo
Kategori	Sensorer och styrenheter
GTIN	7630498100543
Tillverkarens artikelnummer	01HT-1D
Artikelnummer	23010042

Specifikationer

Kategori kod	101
With mounting material	Ja
Suitable for wall mounting	Nej
Suitable for ceiling mounting	Nej
Suitable for duct mounting	Nej
Suitable for tube mounting	Ja
Suitable for air	Nej
Suitable for liquids	Ja
Suitable for gases	Nej
With housing	Ja
Cover attachment	Screwed
Sensor element inside housing	Nej
Sensor element outside housing	Ja
Fixed cable to sensor	Nej
Material element	Brass
Technology	Other
Active temperature measurement	Nej
Passive temperature measurement	Ja
Average temperature measuring	Nej
Number of measuring points	1
Measurement of CO2	Nej
Measurement of VOC	Nej
Measurement of relative air humidity	Nej
Measurement of absolute air humidity	Nej
Enthalpy measurement	Nej
Measurement of dewpoint	Nej
Particulate matter measurement (PM)	Nej
Temperature measuring range (min)	-35 °C
Temperature measuring range (max)	90 °C
Number of measuring ranges	1
Offset setting possible	Nej
Trend representation	Nej
Error registration possible	Nej
Sensor type	Ni1000 TK5000
Potentiometer with adjustment knob	Nej
Supporting protocol for BACnet	Nej
Supporting protocol for Modbus	Nej
Supporting protocol for MP (multi point)	Nej
Supporting protocol for KNX	Nej
LoRa technology	Nej
NFC (Near Field Communication)	Nej
Bluetooth	Nej
Wi-Fi-compatible	Nej
Standby push button	Nej
Wireless	Nej
With display	Nej
Type of power supply	None
Type of electric connection	Terminal board
With reverse polarity protection	Nej
Max. ambient humidity (non-condensing)	95 %
Ambient temperature (min)	-35 °C
Ambient temperature (max)	50 °C
Explosion-proof	Nej
Degree of protection (IP)	IP54

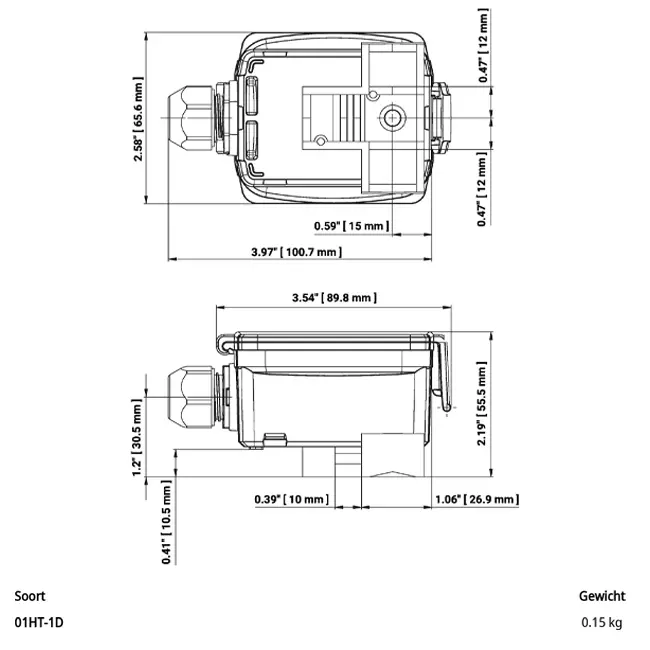

Housing height	65.6 mm
Housing width	100.7 mm
Housing depth	89.8 mm
Housing colour	Orange
Compatible with Apple HomeKit	Nej
Compatible with Google Assistant	Nej
Compatible with Amazon Alexa	Nej
IFTTT support available	Nej
Scope of application	Strap-on
