Positiva egenskaper

NTC10k (10k2) element
Mätområde: -35 till +100°C
Robust och motståndskraftig mot fukt
IP67 skyddsgrad

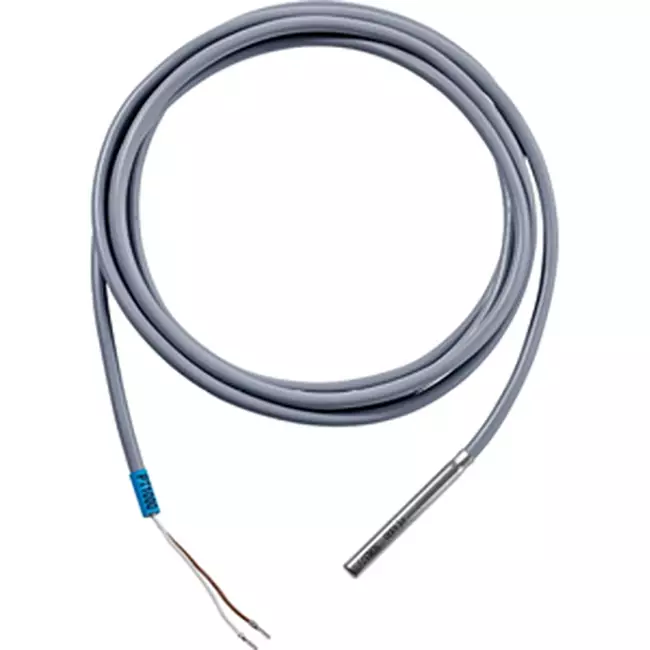

Belimo kabeltemperatursensor NTC10k (10k2) 50x6 mm - 2 meter - 01CT-1LH

Belimo kabeltemperatursensor är utvecklad för mätning av luft- och vattentemperaturer i HVAC-installationer. Sensorn kan användas exempelvis i luftkanaler eller i ledningar tillsammans med ett doppfäste. Den rostfria givaren, som ansvarar för temperaturmätningen, och den fasta anslutningskabeln säkerställer en pålitlig mätning, medan det passiva NTC10k-elementet omvandlar temperaturen till en resistanssignal för reglertekniken. Baserat på den uppmätta temperaturen styr sedan regleringen installationen.

Fördelar och funktioner

NTC10k (10k2)-element: Vanlig temperaturgivare med hög känslighet, lämplig för styrsystem som arbetar med NTC-karakteristik.
Brett mätningsområde: Mäter temperaturer från -35 till +100°C, vilket gör sensorn lämplig för både kalla och varma luft- och vattenflöden.
Rostfri givare på 50 mm: Robust konstruktion som tål fuktiga och industriella miljöer.
IP67-klassning: Helt dammtät och skyddad mot tillfällig nedsänkning, lämplig för användning i fuktiga miljöer och installationer där kondens kan förekomma.

Installation, underhåll och tillämpningar

Kabeltemperatursensorn kan monteras i en luftkanal med ett valfritt monteringsfläns eller i en ledning med passande doppfäste. Korrekt placering av givaren säkerställer en representativ temperaturmätning i mediet. Tack vare den passiva konstruktionen behövs ingen separat strömförsörjning. Vid längre kabellängder bör hänsyn tas till kabelmotstånd. Sensorn är lämplig för applikationer inom kommersiella byggnader, bostäder och industriella HVAC-system.

Praktisk information

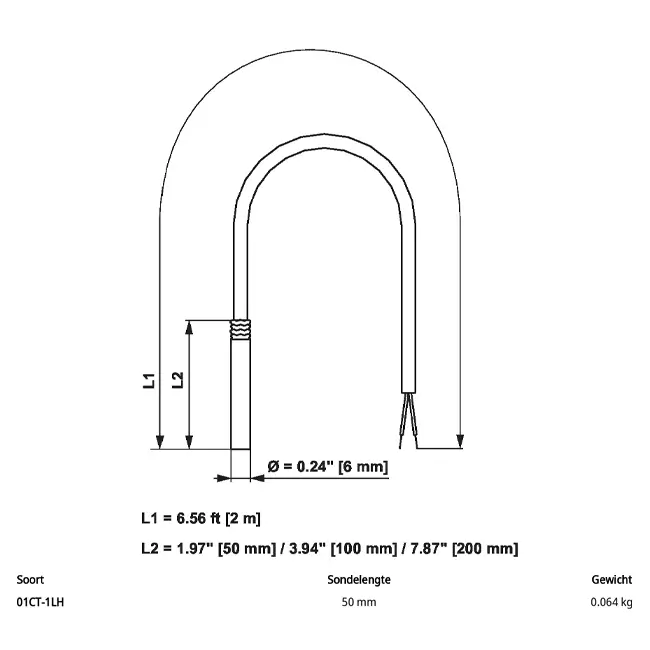

Sensorn är utrustad med en rostfri givare på 50 mm längd och 6 mm diameter, vilket ger en kompakt och lättplacerad mätlösning. Den fasta, tvåledare anslutningskabeln på 2 meter möjliggör en direkt och störningsfri anslutning till styrsystemet. Denna kabeldragning är lämplig för att på ett tillförlitligt sätt överföra resistanssignalen från NTC10k-elementet. Tack vare denna konstruktion är sensorn praktiskt användbar både i luftkanaler och ledningar, där en bra placering av givaren enkelt kan åstadkommas.

Varumärke:	Belimo
Kategori	Sensorer och styrenheter
GTIN	7630498100154
Tillverkarens artikelnummer	01CT-1LH
Artikelnummer	23010035

Specifikationer

Kategori kod	101
With mounting material	Nej
Suitable for wall mounting	Nej
Suitable for ceiling mounting	Nej
Suitable for duct mounting	Ja
Suitable for tube mounting	Ja
Suitable for air	Ja
Suitable for liquids	Ja
Suitable for gases	Nej
With housing	Nej
Sensor element inside housing	Nej
Sensor element outside housing	Ja
Fixed cable to sensor	Ja
Cable length	2 m
Sensor length	50 mm
Insert length	50 mm
Diameter sensor element	6 mm
Material element	Stainless steel
Technology	Other
Active temperature measurement	Nej
Passive temperature measurement	Ja
Average temperature measuring	Nej
Number of measuring points	1
Measurement of CO2	Nej
Measurement of VOC	Nej
Measurement of relative air humidity	Nej
Measurement of absolute air humidity	Nej
Enthalpy measurement	Nej
Measurement of dewpoint	Nej
Particulate matter measurement (PM)	Nej
Temperature measuring range (min)	-35 °C
Temperature measuring range (max)	100 °C
Number of measuring ranges	1
Offset setting possible	Nej
Trend representation	Nej
Error registration possible	Nej
Sensor type	NTC, 10K-2
Type of power supply	None
Type of electric connection	Other
With reverse polarity protection	Nej
Number of output signals	1
Max. ambient humidity (non-condensing)	95 %
Ambient temperature (min)	-35 °C
Ambient temperature (max)	100 °C
Explosion-proof	Nej
Degree of protection (IP)	IP67
Compatible with Apple HomeKit	Nej
Compatible with Google Assistant	Nej
Compatible with Amazon Alexa	Nej
IFTTT support available	Nej
Scope of application	Immersion tube/duct
