Positiva egenskaper

Sensorkabel på 6 meter
Kopplingspunkt -10 till +15°C
Omkopplingsbar upp till 16 A - 230 V AC
IP65 skyddsklass

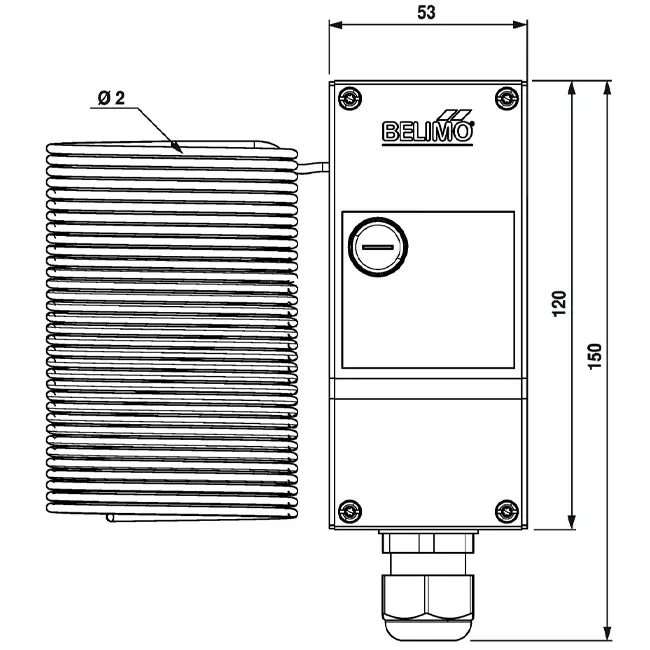

Belimo frostövervakning SPDT - AR - 6 meter - 01ATS-1050B

Belimo 01ATS-1050B är en frostövervakning för ventilations- och luftkonditioneringssystem. Enheten övervakar temperaturen på vatten- och luftvärmare och skyddar kylbatterier och värmebatterier mot frostskador. Så snart temperaturen i kanalen sjunker under inställt gränsvärde, aktiverar den enkla växlaren (SPDT) automatiskt och en säkerhetsåtgärd kan igångsättas, såsom att stänga luftspjället eller utlösa en larmfunktion. Belimos frostvaktsenhet har en automatisk återställningsfunktion: när temperaturen återhämtar sig tillräckligt återgår enheten till normal funktion utan manuell inblandning.

Fördelar och funktioner

Sensorledning på 6 meter: Den långa sensorledningen täcker en stor del av luftkanalen, vilket gör att lokala köldbryggor eller punktsköldning upptäcks och frostskador effektivt kan förhindras.
Automatisk återställning: Vid temperaturåterställning återupptar installationen automatiskt funktionen utan behov av underhåll eller manuella ingrepp.
Justérbar bryttemperatur (-10 till +15°C): Önskat värde kan enkelt ställas in på plats, standardinställd på 5°C.
IP65-hölje: Helt dammtät och stänksäker, lämplig för användning i fuktiga tekniska rum.
Hög brytförmåga: Växlaren klarar en belastning upp till 16 A vid 230 V AC, vilket säkerställer en pålitlig funktion.

Effektivt frostskydd

Sensorens tidskonstant är mindre än 25 sekunder vid en lufthastighet på 1 m/s i kanalen. Det innebär att frostövervakningen reagerar snabbt på plötslig temperaturminskning och initierar skyddsåtgärder i tid, innan kondens eller isbildning kan uppstå i värmebatteriet. En hysteres på 1,5 K förhindrar instabilt beteende och säkerställer att systemet inte ständigt växlar kring inställningspunkten.

Installation, underhåll och tillämpningar

Belimo frostvakten levereras med ett monteringsset inklusive sex klämmor för enkel fastsättning i kanalen. Sensorledningen dras i ett zigzag-mönster genom kanalens tvärsnitt, vilket säkerställer effektiv övervakning av hela luftflödet. Anslutning sker via fjäderklämmor för upp till 2,5 mm² kabel, med en kabelgenomföring M20x1,5 för kablar med diameter 6 till 12 mm. Denna frostövervakning används i värme- och ventilationsaggregat, luftbehandlingsenheter och vid uteluftsintag i bostads- och kommersiella byggnader.
