Positiva egenskaper

Piezo-mätelement
Mätområde: -100 till 2500 Pa
8 valbara mätområden
IP65 skyddsklass

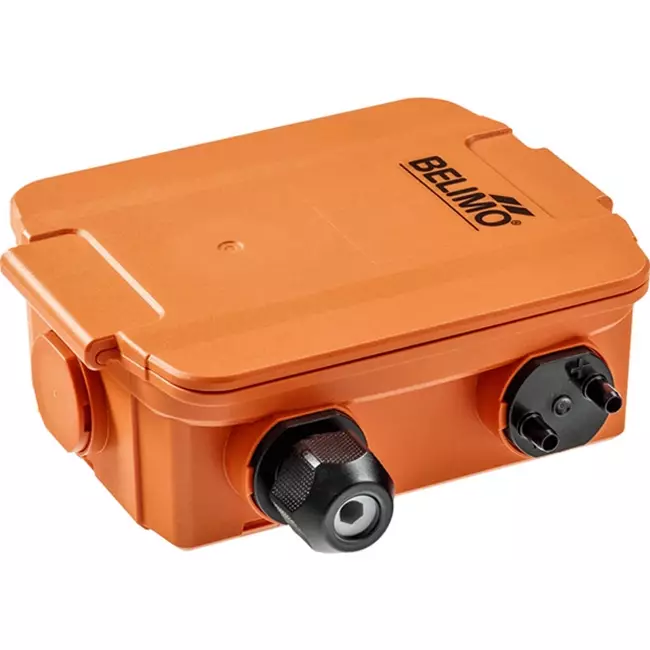

Belimo differenstryckssensor upp till 2500 Pa - 22ADP-184

Belimos differenstryckssensor är en noggrann sensor speciellt utformad för övervakning av luft och andra icke-brandfarliga gaser i HVAC-system. Sensorn kombinerar hög mätprecision med en mycket robust konstruktion. Tack vare IP65-höljet är enheten helt damm- och stänksäker, vilket gör att den förblir pålitlig även under tuffa förhållanden. Detta gör differenstryckssensorn till det idealiska valet för kontroll av luftfilter, övervakning av fläktar eller för noggrann reglering av trycket i rökfria nödutgångar. Sensorn är flexibel att använda tack vare åtta valbara mätområden och olika utsignalstyper.

Fördelar och funktioner

Piezo-mätteknik: Utrustad med ett högkvalitativt sensorelement som tillförlitligt registrerar även de minsta differenstrycksskillnaderna.
Universella utsignaler: Stödjer både 0...5/10 V och 4...20 mA, vilket garanterar sömlös integration med alla fastighetsstyrsystem (BMS).
IP65 skyddsklass: Det robusta, UV-beständiga höljet är helt damm- och stänkskyddat, idealiskt för installation i fuktiga luftbehandlingsskåp eller tekniska rum.
8 valbara mätområden: Tack vare justerbara DIP-switchar väljer du enkelt rätt område (mellan -100 och 2500 Pa), vilket gör sensorn lämplig för i stort sett alla projekt.

Installation, underhåll och applikationer

Belimos differenstryckssensor är avsedd för väggmontering, kanalmontering eller direkt i luftbehandlingsskåp. För korrekt funktion vid differenstrycksmätning ansluts de medföljande slangseten till sensorns anslutningar (6 mm). Höljet erbjuder en säker och tydlig anslutning via ett inskjutbart plintblock och en kabelgenomföring med dragavlastning. Sensorn används i stor utsträckning inom kommersiella byggnader och industrin för filterövervakning, fläktkontroll och för att hålla rökfria nödutgångar i övertryck.

Medföljande delar

Belimos differenstryckssensor levereras som standard med:

Monteringsplåt (L-hölje)
Pitotrörsats, inklusive 2 luftkanalkopplingar, 2 m slang och fastsättningsskruvar

Varumärke:	Belimo
Kategori	Sensorer och styrenheter
GTIN	7630498100901
Tillverkarens artikelnummer	22ADP-184
Artikelnummer	23010044

Specifikationer

Kategori kod	101
Anslutning	Hose pillar

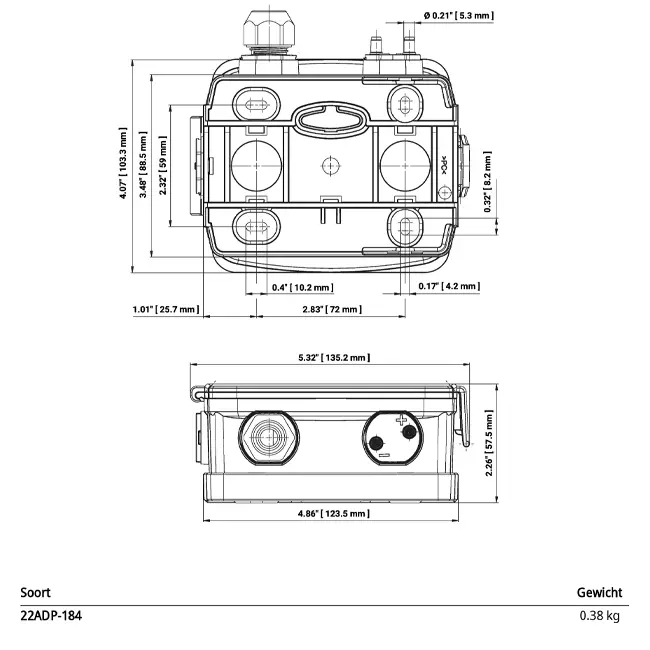

Bredd	65 mm
Höjd	152 mm
Djup	162 mm
Housing material	Plastic
Degree of protection (IP)	IP65
Max. overpressure	40 Pa
Medium temperature (continuous) (min)	-10 °C
Medium temperature (continuous) (max)	50 °C
Suitable for air	Ja
Suitable for gases	Ja
With display	Nej
Readable	Nej
Explosion-proof	Nej
Supply voltage	24 V
Output signal	0 - 10 V
Measuring range (min)	-100 °C
Suitable for ammonia	Nej
Suitable for glycol	Nej
Measuring element	Piezo
Measuring range (max)	2500 °C
Suitable for steam	Nej
Suitable for oil	Nej
Suitable for water	Nej
