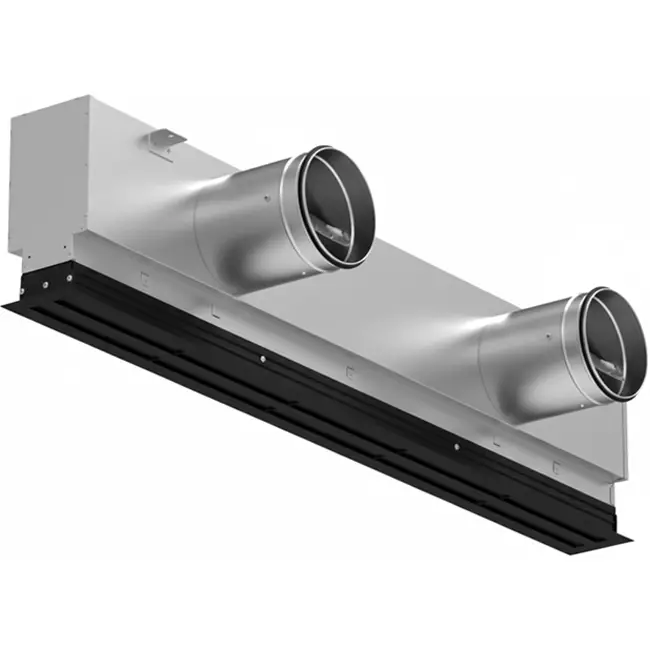

Aluminiumgaller med 2 justerbara mönsterplåtar – 2000 mm – RAL 9005 + Akustiskt isolerat plenum med luftflödesreglerventil

Aluminium linjegaller med 2 justerbara mönsterblad – 2000 mm – RAL 9005 + Akustiskt isolerat plenum med luftflödesregulator

Kombinationen av det Akustiskt isolerade plenumet och aluminium linjegallret med två justerbara mönsterblad utgör en komplett enhet för tyst och jämn luftdistribution i utrymmen där bekväm och dragfri luftfördelning önskas, såsom kontor, butiker, mötesrum och hotellobbys. Linjegallret är tillverkat av extruderad aluminium i RAL 9005; plenument består av galvaniserat stål med ljudabsorberande isolering. Båda delarna är samordnade och fungerar som en enhet: plenumet fördelar tilluften jämnt över hela spårlängden på 2000 mm, medan linjegallret jämnt fördelar luftutflödet via två justerbara deflektorprofiler. Den dubbla spåren design möjliggör högre luftflöden vid låg ljudnivå. Tack vare Coandaeffekten sprids luften längs taket utan drag, vilket skapar ett bekvämt inomhusklimat i vistelsezonen.

Fördelar och funktioner

• Komplett set inklusive fästelement: Plenum och linjegaller är designade för att fungera tillsammans och levereras med nödvändig monteringsbrygga och insexskruvar.
• Tyst drift tack vare ljudabsorberande isolering: Det Akustiskt isolerade plenumet dämpar ljud från kanalen och minimerar ljudstörningar.
• Precist justerbart luftflöde: Den inbyggda luftflödesregulatorn möjliggör noggrann fininställning under injusteringsfasen.
• Dragfri luftdistribution med Coandaeffekt: Linjegallret styr luften längs taket så att vistelsezonen ventileras bekvämt utan direkta luftstrålar.
• Högre luftkapacitet vid låg ljudnivå: Två parallellt arbetande deflektorprofiler möjliggör högre luftflöden utan märkbar ökning av ljudnivån.

Installation och användningsområden

Linjegallret monteras underifrån på plenumet via medföljande galvaniserad monteringsbrygga. För anslutning roteras luftintagsavböjaren 90°, varefter gallret enkelt fästs underifrån på plenumet. Plenumet kopplas sedan via en rund anslutning till ventilationskanalen. Tack vare den kompakta bygghöjden passar enheten även i tak med begränsat fritt utrymme. Efter montering är linjegallrets deflektorer manuellt justerbara för horisontell eller vertikal luftutströmningsriktning. Enheten är lämplig för kontor, butiker, skolor, restauranger, hotell och andra kommersiella byggnader.
