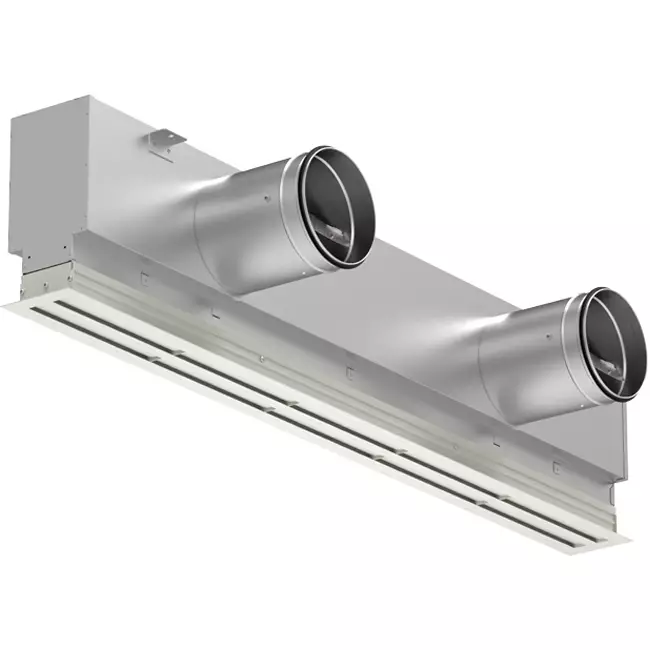

Aluminiumgaller med 1 justerbart mönsterblad – 1500 mm – RAL 9010 + Akustiskt isolerat plenum med luftflödesreglerventil

Aluminium linjär galler med 1 justerbart mönsterblad – 1500 mm – RAL 9010 + Akustiskt isolerat plenum med luftflödesreglerande spjäll

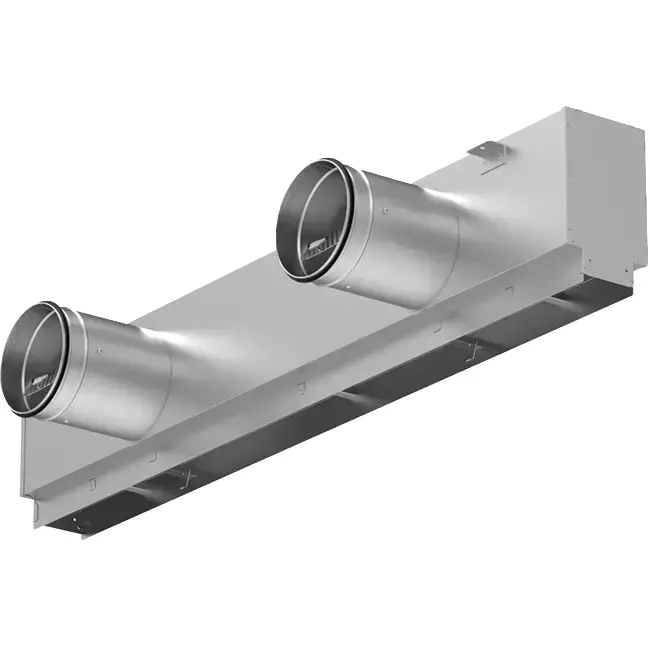

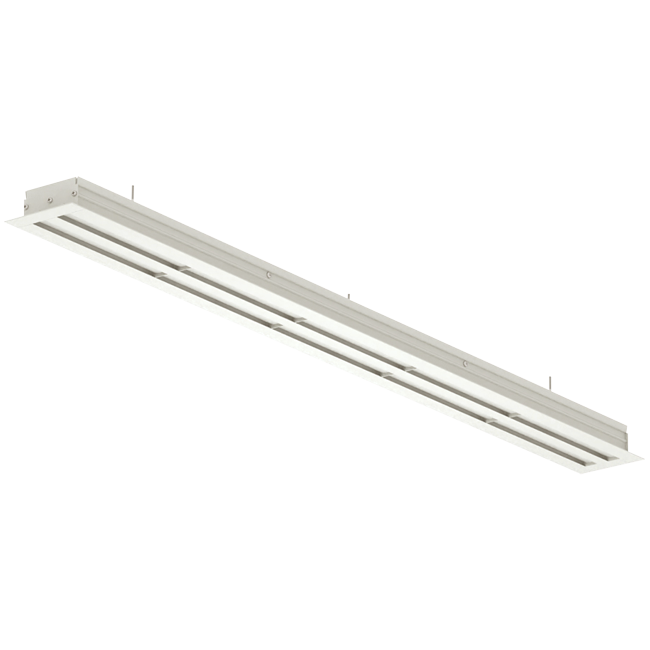

Kombinationen av det Akustiskt isolerade plenumat och det aluminium linjära gallret med ett justerbart mönsterblad utgör en komplett enhet för tyst och jämn luftförsörjning i utrymmen där komfortabel och dragfri luftdistribution eftersträvas, såsom kontor, butiker, restauranger och hotell. Det linjära gallret är tillverkat av extruderad aluminium i RAL 9010; plenumat är tillverkat av galvaniserat stål med ljudabsorberande isolering. Båda komponenterna är anpassade för att fungera som en helhet: plenumat fördelar tillförd luft jämnt över hela spaltens längd på 1500 mm, medan det linjära gallret noggrant styr luftflödet via den justerbara deflektorn. Tack vare Coanda-effekten sprids luften längs taket utan drag, vilket skapar ett behagligt inomhusklimat i vistelsezonen.

Fördelar och funktioner

• Komplett set inklusive fästdetaljer: Plenumat och linjärt galler är designade för att samverka och levereras med erforderlig fästbrygga och insexskruvar.
• Tyst drift tack vare ljudabsorberande isolering: Det Akustiskt isolerade plenumat dämpar ljud från kanalsystemet och minimerar därmed bullerstörningar.
• Exakt justerbart luftflöde: Inbyggd luftflödesreglerande spjäll möjliggör precis inställning under injusteringsfasen.
• Dragfri luftdistribution via Coanda-effekten: Det linjära gallret styr luften längs taket så att vistelsezonen ventileras komfortabelt utan direktluftströmmar.
• Flexibel kanalkoppling: Den runda anslutningen kan placeras upptill eller på sidan av plenumat och passar olika takuppbyggnader.

Installation och användningsområden

Det linjära gallret monteras underifrån på plenumat med medföljande galvaniserad fästbrygga. För anslutningen vrids luftintagsriktaren 90°, varefter gallret enkelt fästs underifrån på plenumat. Plenumat ansluts sedan via den runda anslutningen till ventilationskanalen, som kan placeras upptill eller på sidan. Tack vare den kompakta bygghöjden passar enheten även i tak med begränsad fri höjd. Efter montering kan deflektorerna i det linjära gallret manuellt justeras för horisontell eller vertikal luftutströmning. Enheten är lämplig för användning i kontor, butiker, skolor, restauranger, hotell och andra kommersiella byggnader.
