Positiva egenskaper

Galvaniserat stål
Ljudabsorberande isolering
Justerbar ventil med mätfunktion
Övergång 250 till 200 mm

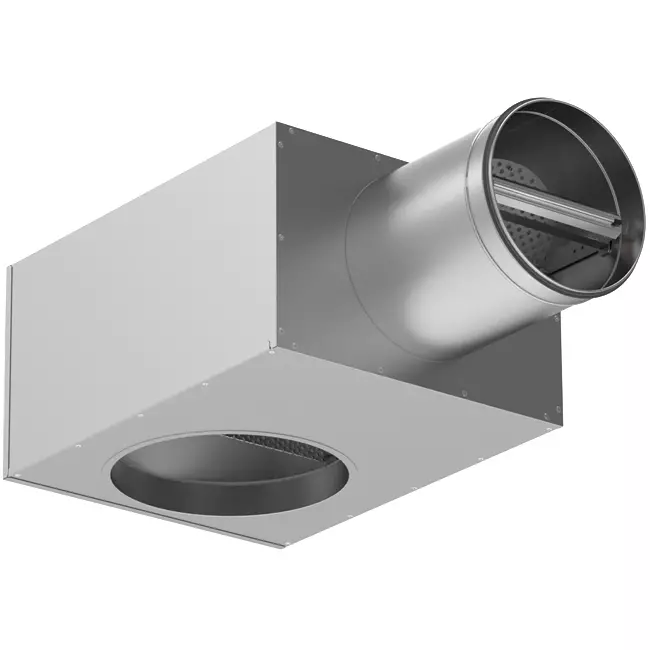

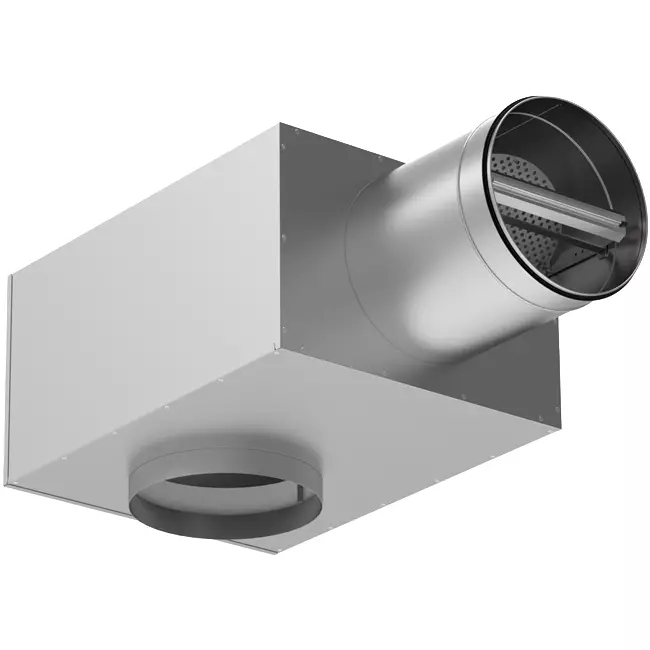

Akustiskt isolerat plenum för takgaller – 250 till 200 mm

Econox akustiskt isolerade plenum är speciellt utformat för en jämn luftfördelning och effektiv ljuddämpning bakom ett Econox takgaller. Plenumet samlar upp luften från kanalen och fördelar den jämnt över takgallret, så att luften strömmar lugnt och utan drag in i rummet. Samtidigt dämpar den interna isoleringen ljudet från luftflödet, vilket resulterar i en tystare installation. Med en anslutningsdiameter på 250 mm kan plenumet enkelt anslutas sömlöst till takgallret med samma diameter. Tack vare övergången från 250 till 200 mm ansluter du plenumet enkelt till en mindre luftkanal utan extra adaptrar.

Fördelar och funktioner

Akustisk isolering: Minskar luftljud och förhindrar överföring till rummet för en tystare installation.
Integrerad luftfördelningsplatta: Fördelar luften jämnt över gallret för en behaglig inomhusmiljö.
Justerventil med mätfunktion: Möjliggör exakt inställning och kontroll av luftflödet.
Kompakt bygghöjd: Passar för installation i nedpendlade tak där installationsutrymme är begränsat.
Övergång 250 till 200 mm: Direkt anslutning till kanalsystem med mindre diameter utan extra övergångar.

Installation och underhåll

Plenumet monteras direkt på en rund luftkanal med 200 mm diameter och takgallret kopplas till 250 mm-sidan. Den kompakta konstruktionen underlättar placering i systemtak. Den uttagbara justerventilen gör det lätt att komma åt kanalen och plenumet vid service eller rengöring. Det förkortar service tiden och gör periodiskt underhåll smidigt. Med detta plenum åstadkommer du ett tyst, väljusterat luftflöde som sömlöst ansluter till takgaller och moderna ventilationssystem.

Användningsområden

Econox akustiskt isolerade plenum kan användas tillsammans med följande galler:

Econox perforerat takgaller för till- och frånluft
Econox takgaller i stål med rund utblåsning
Econox takgaller i stål med rund luftutgång för till- och frånluft

Varumärke:	Econox
Kategori	Plenumkammare för justerbara perforerade takspridare
GTIN	8719544339225
Tillverkarens artikelnummer	78999993
Artikelnummer	78999993

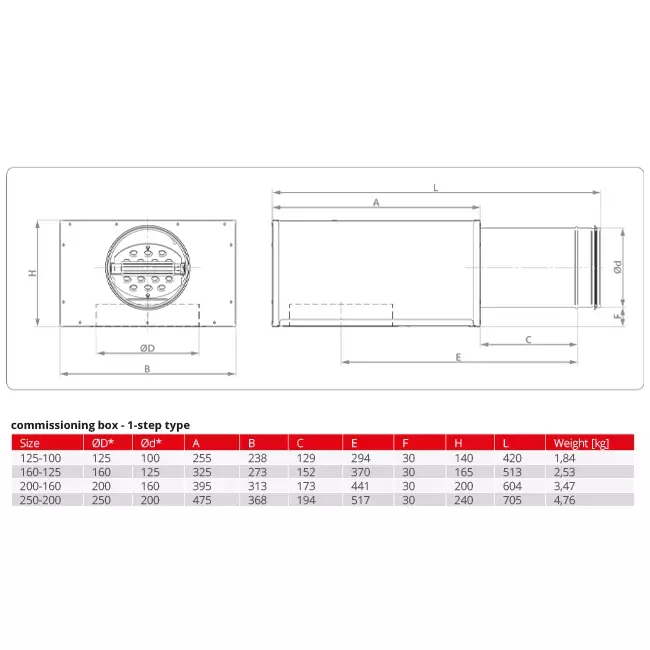

Specifikationer

Kategori kod	59
Längd	705 mm
Lufttillförsel	Ja
Bredd	368 mm
Höjd	240 mm
Material quality	Other
Embeddable in concrete	Nej
Connection main duct	Insert end
Max. air volume	2520 m³/h
Shape of branches	Round air duct
With inspection opening and cover	Ja
Type of housing	Complete
Nominal duct diameter, branches	250 mm
Bottom connection	Nej
Number of branches	1
Connection branches	Other
Nominal duct diameter, main duct	200 mm
Material	Stål
Ytskydd	Sendzimir galvaniserad
